Solar- und Speicherintegration
Eigenständiges Solar-Laden arbeitet mit der Batterie-Leistungsumwandlung zusammen.

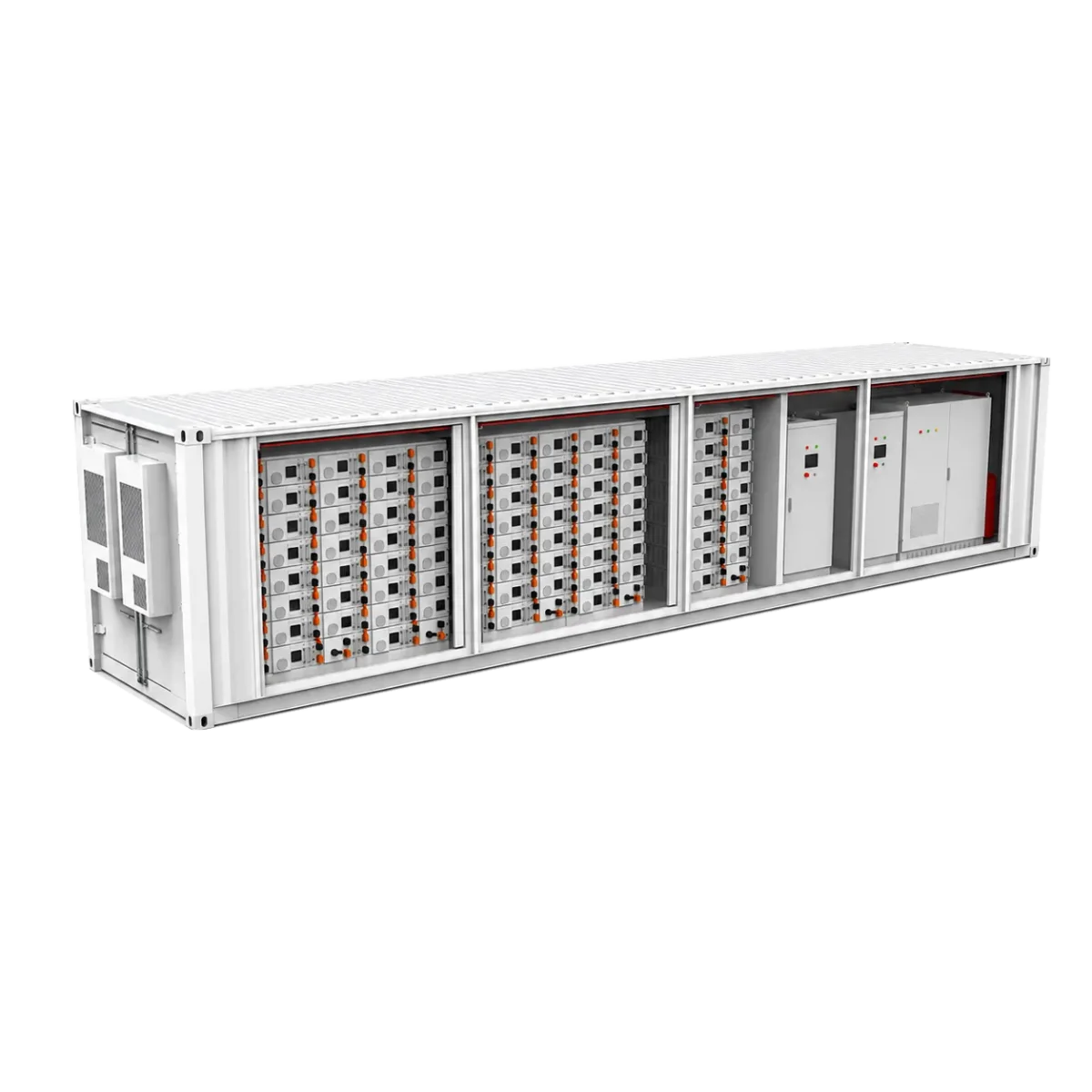

500kW / 2411.52kWh Container-Energiespeichersystem
40FT CONTAINER ESS
Integrierte Solar- und Batteriespeicher für Lastverschiebung, Peak Shaving und Notstromversorgung.
500kWNennausgangsleistung2411.52kWhNennenergieIP54Schutz für den Außenbereich
Systemübersicht
Solar + Speicher, integriert im Container-Maßstab
Das Bluesun 40ft Container-ESS vereint 500kW Leistungsumwandlung, LiFePO4 Batteriespeicher und zwei Solar-Laderegler in einem Energiesystem für den Außenbereich.
Konzipiert für gewerbliche und industrielle Standorte, die Eigenverbrauch von Solarstrom, Peak Shaving, Lastverschiebung und Notstromfähigkeit benötigen, mit koordinierten Steuerungen und Fernüberwachung.
Modularer LiFePO4 Speicher
Hochvolt-Batterieracks unterstützen die Container-Konfiguration.
Flexible Betriebsmodi
Lastvorrang-, Batterievorrang- und zeitabhängiges Energiemanagement.
Fernüberwachung
EnerLog bindet Systemdaten in die Fernüberwachung ein.
Systemkonfiguration
Lieferumfang des Systems
Koordinierte Leistungsumwandlung, Batteriespeicher und unterstützende Komponenten.

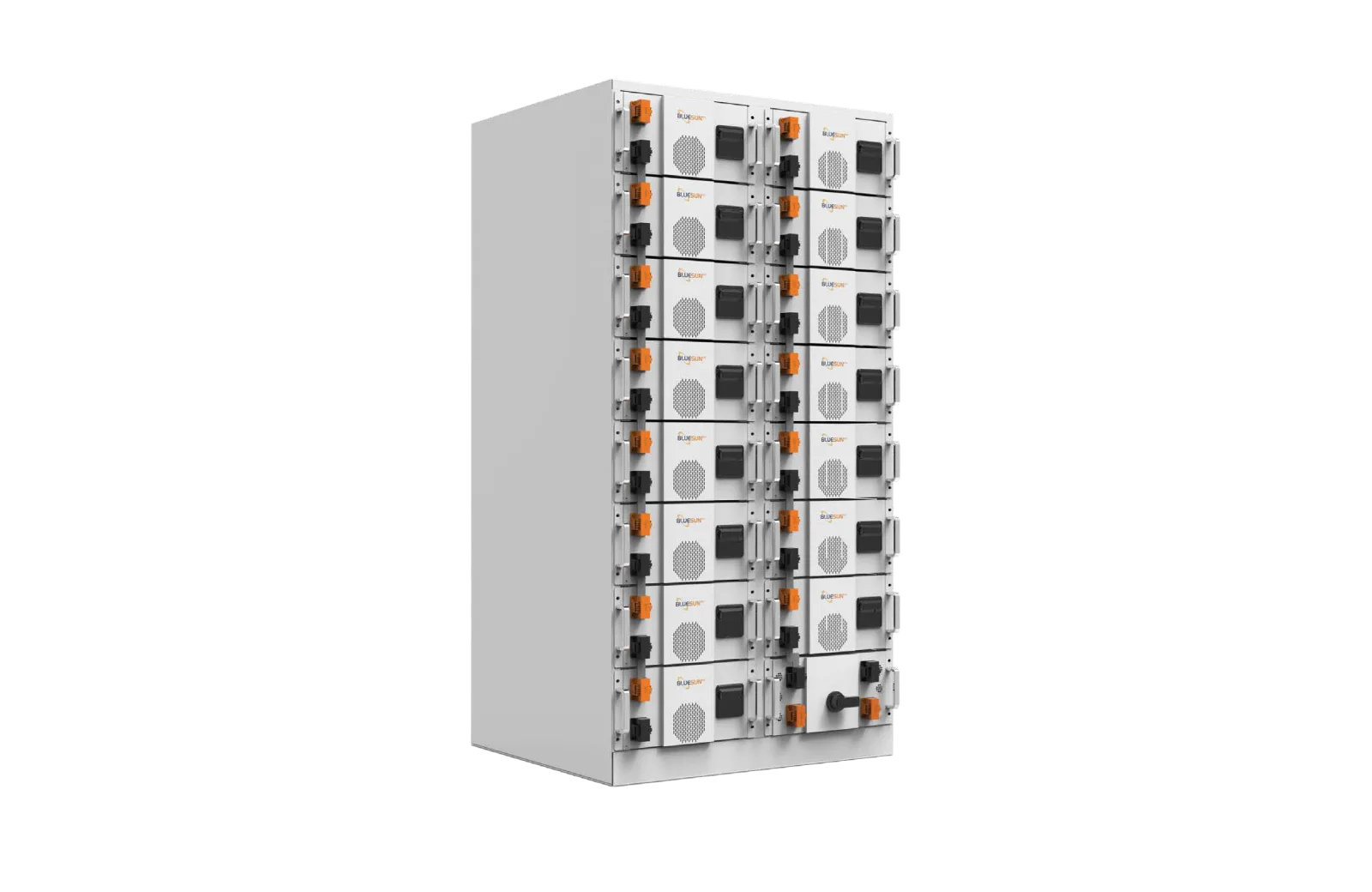

Batteriespeicher
BSM48314H150 × 51.2V 314AhBatteriemodul ansehen →
Leistungsumwandlungssystem
PCS5001 × 500kW
Solar-Laderegler
PBD250 · 5 MPPT jeweils2 × 250kWPV Module & Combiner-Boxen
960 PV Module · 10 Combiner-Boxen
Container & Schutz
40ft IP54 Gehäuse, HVAC und Brandschutz
Steuerung & Überwachung
Bypass500 + EnerLog + 500kVA Trenntransformator
Vollständige Konfiguration ansehen +
- PV Module · 960
- BSM565M10-72HPH listed in the proposal; 12 modules per string, 80 strings. Final module rating and PV array power to be confirmed.
- Batteriemodule · 150 × 51.2V 314Ah
- BSM48314H; published module energy 16.076kWh; total system energy 2411.52kWh.
- Batterie-Combiner · 1
- 1000V / 1500A; combines multiple battery racks.
- Hochvolt-Controller · 10
- 1000V / 300A high-voltage controller boxes.
- PV Combiner · 10
- 8 inputs / 1 output each.
- Solar-Laderegler · 2 × PBD250
- 250kW solar charge controller, 5 MPPT channels per unit.
- Stromumwandlungssystem · 1 × PCS500
- 500kW rating as specified in the PCS technical table.
- Trenntransformator · 1 × 500kVA
- External isolation transformer.
- Schaltschrank · 1 × Bypass500
- On-grid / off-grid switching.
- Überwachung · 1 × EnerLog
- Monitoring data logger.
- Außencontainer · 1 × 40ft
- IP54 enclosure with lighting, fire protection, battery racks and air conditioning.
Systemarchitektur
Funktionsweise des Containersystems
Die duale Solarladung, der Batteriespeicher und die Stromumwandlung werden über die Schaltanlage mit dem Netz und den Lasten verbunden.

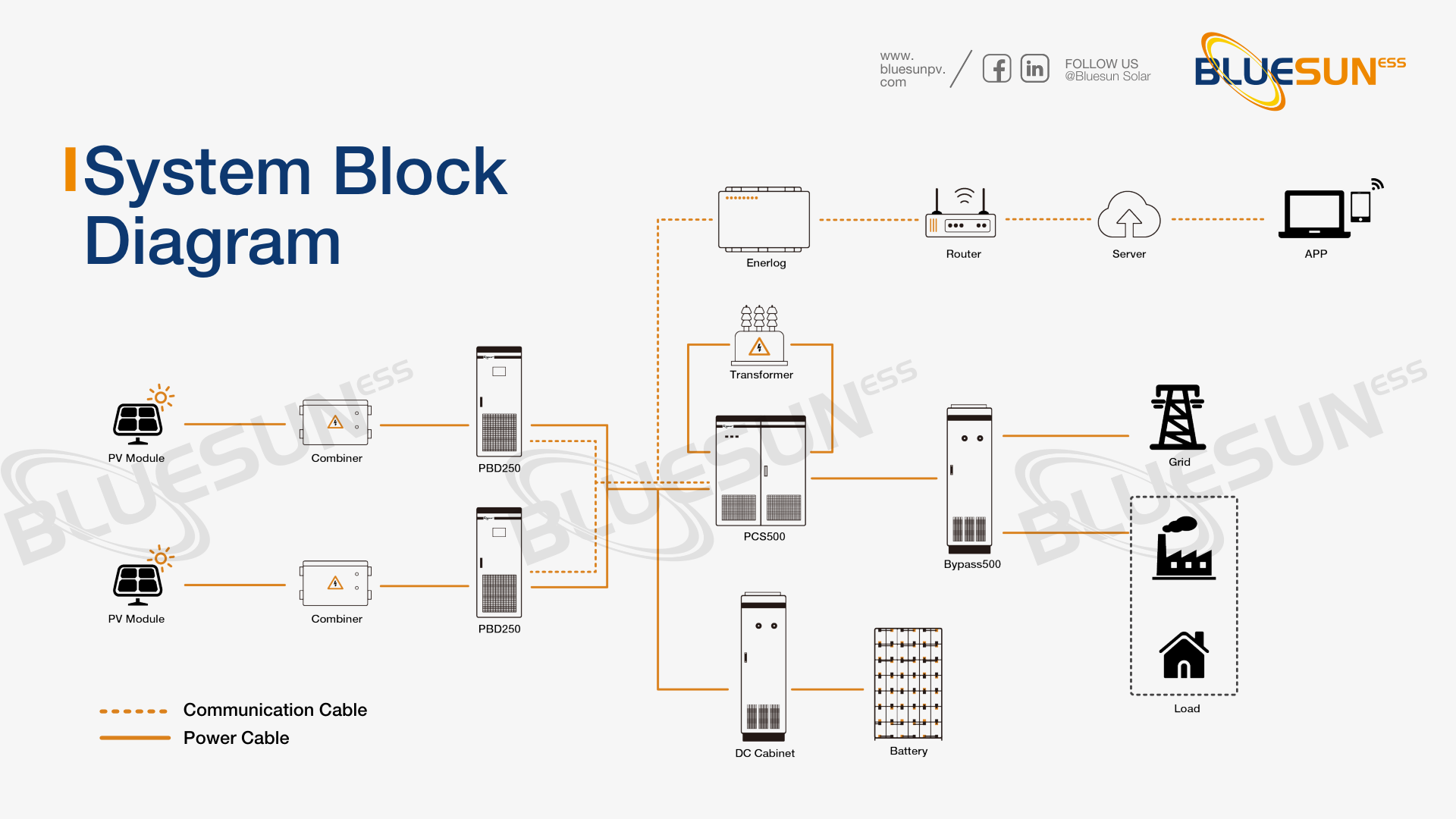

Systemblockschaltbild aus dem veröffentlichten Angebot. Durchgezogene Linien: Leistungsverbindungen. Gestrichelte Linien: Kommunikation. Die endgültige Verkabelung und Absicherung hängen von der Projektauslegung ab.
Technische Daten
500kW / 2411.52kWh Systemdaten
Spezifikationen für System, PCS, Batterie und Solar-Laderegler.
- Nennausgangsleistung
- 500kW
- Nennenergie des Batteriespeichers
- 2411.52kWh
- Verfügbare Batterieenergie
- 1929.22kWh at 80% DoD
- PV Konfiguration
- 960 modules · 80 strings × 12; final array power subject to confirmation
- Batteriechemie
- LiFePO4
- Containerformat
- 40ft
- Containerschutz
- IP54
- Wärmemanagement
- Air conditioning
- Überwachung
- EnerLog
- Betriebsmodi
- Solar self-consumption, battery-first, time-of-use and peak shaving

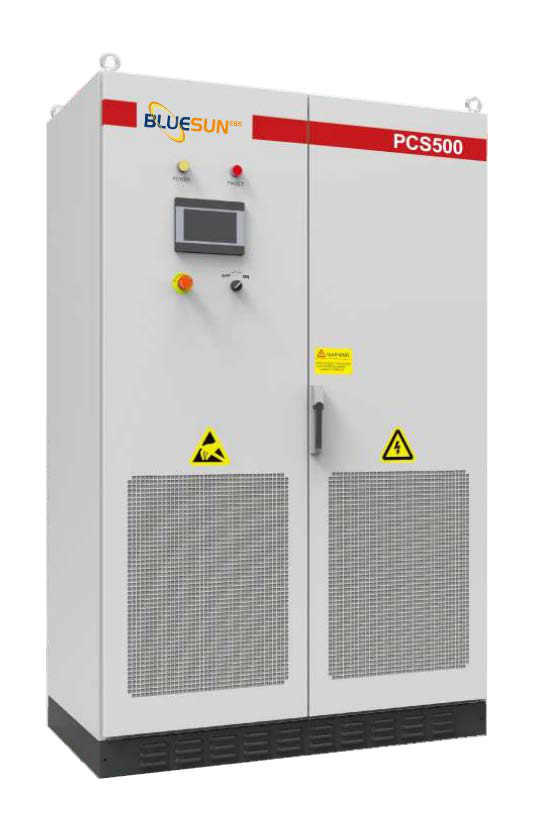

- Modell
- PCS500
- AC-Nennleistung
- 500kW
- Scheinleistung
- 550kVA
- AC-Nennspannung / -Nennstrom
- 400V / 722A
- AC-System
- 3 / PE
- Netzspannungsbereich
- 310–450V
- Inselnetzfrequenz
- 50 / 60Hz
- Stromverzerrung im Netzbetrieb
- THDI <3%
- Spannungsverzerrung im Inselbetrieb
- THDU ≤2% (linear load)
- Batteriespannungsbereich
- 600–900V
- Maximaler Wirkungsgrad
- 98.5%
- Umschaltung
- Manual by default; optional automatic ≤10ms
- Kommunikation
- RS485 / CAN
- Interner PCS-Schutz
- IP20
- PCS-Kühlung
- Forced air
- Gewicht
- 900kg
- Nenn-DC-Spannung / -Strom
- 700V / 714A
- Integrierter Transformator
- None; separate 500kVA transformer included
- Modulmodell
- BSM48314H
- Anzahl der Module
- 150
- Modulspannung / Modulkapazität
- 51.2V / 314Ah
- Angegebene Modulenergie
- 16.076kWh
- Cluster-Modell
- BSMH-768.0-314AH
- Nennspannung des Clusters
- 768.0V
- Nennenergie des Clusters
- 241.2kWh
- Zykluslebensdauer
- >6000 cycles
- Auslegungslebensdauer
- 10 years+ (not a warranty term)
- Menge
- 2 × PBD250; specifications below are per unit

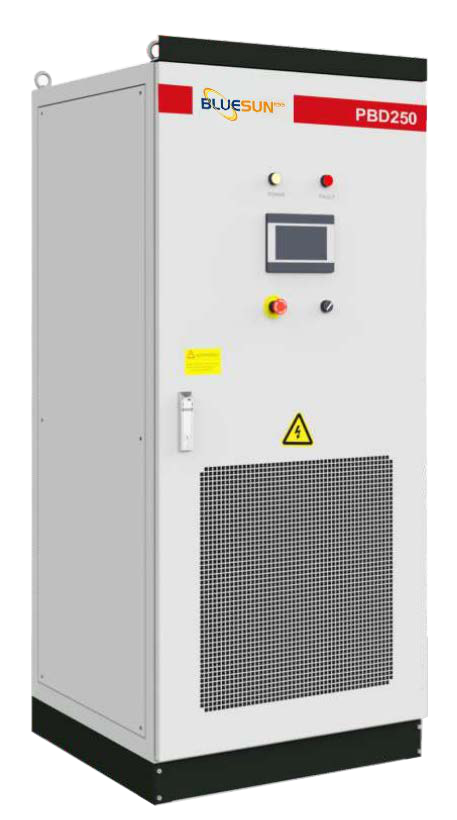

- Modell
- PBD250
- MPPT-Kanäle
- 5
- MPPT-Spannungsbereich
- 350–850V
- MPPT-Bereich bei Volllast
- 480–850V
- Maximaler Eingangsstrom
- 575A (115A × 5)
- Ausgangsspannung
- 600–900V
- Maximale Ladeleistung / maximaler Ladestrom
- 250kW / 416A
- Maximaler Wirkungsgrad
- 99%
- Kommunikation
- RS485 / CAN
- Interner Controllerschutz
- IP20
- Kühlung
- Forced air
- Abmessungen (B × H × T)
- 850 × 1900 × 700mm
- Gewicht
- 600kg
Reale Projekte
Verwandte Solar- und Energiespeicherprojekte
Entdecken Sie weitere Bluesun-Solar- und Speicheranlagen. Jedes Projekt verfügt über eine eigene Systemkonfiguration.
Ausgewähltes ProjektMadagaskar
Madagaskar · 2025
Projekt entdecken →
630 KW / 2 MWh Solar-Energieprojekt
Bluesun Solarprojekt + Energiespeicher-Umsetzung in Madagaskar, abgeschlossen in 2025, mit Fokus auf zuverlässige, langfristige Leistung bei sauberer Energie.
630 KWPV Größe
2 MWhSpeicherkapazität
Solarprojekt + Energiespeicher
Rumänien · 2026
Projekt entdecken →
125 KW / 261 KWh Solarprojekt
125 KWPV Größe
261 KWhSpeicherkapazität
Solarprojekt + Energiespeicher
Niederlande · 2026
Projekt entdecken →
50 KW / 100 KWh Solarprojekt
50 KWPV Größe
100 KWhSpeicherkapazität
Solarprojekt + Energiespeicher
Produktressourcen
Technische Dokumente
Laden Sie den 20-page Systemvorschlag herunter, einschließlich Konfiguration, Betriebsmodi und Komponentenspezifikationen.
Produkt-FAQ
Ihre Fragen – beantwortet.
Wichtige Details aus dem veröffentlichten 40ft Container-ESS-Vorschlag.
Was ist im 40ft Container ESS enthalten?+
Die veröffentlichte Konfiguration umfasst 960 PV Module, 150 Batteriemodule, zehn Hochvolt-Controller, Combiner-Boxen, zwei PBD250 Solar-Laderegler, 1 × PCS500, einen 500kVA Trenntransformator, Bypass500 und EnerLog. Der IP54 Container umfasst Beleuchtung, Brandschutz, Batterieracks und Klimatisierung.
Worin liegt der Unterschied zwischen Nenn- und verfügbarer Batterieenergie?+
Die Systemkonfiguration gibt 2411.52kWh Nennenergie und 1929.22kWh verfügbare Energie bei 80 % Entladetiefe an. Die abgegebene AC-Energie hängt auch von den Betriebsbedingungen und Umwandlungsverlusten ab.
Wie lautet die PV Konfiguration?+
Der Vorschlag listet 960 Module in 80 Strings mit 12 auf, die zwei PBD250 Solar-Laderegler versorgen. Die endgültige Modulleistung und die gesamte PV Array-Leistung sollten in der Projektkonfiguration bestätigt werden.
Kann das System netzgekoppelt und netzunabhängig betrieben werden?+
Der Vorschlag unterstützt beide Modi mit PCS500 und Bypass500.. Die PCS Spezifikation gibt standardmäßig manuelle Umschaltung an; die automatische Umschaltung von ≤10ms ist eine Option und muss für das Projekt bestätigt werden.
Kann das System mit einem Generator betrieben werden?+
Das Angebot beschreibt eine potentialfreie Generatorsteuerung für den Inselbetrieb. Ein Projekt mit Netz- und Generatorbetrieb erfordert eine entsprechend ausgelegte ATS-Anordnung. Generator und ATS sind in der Standardkonfiguration nicht aufgeführt.
Wie wird der Container gekühlt und geschützt?+
Der Außencontainer hat die Schutzart IP54 und verfügt über eine Klimaanlage und ein Brandschutzsystem. Der interne PCS und der Solarladeregler sind IP20 Komponenten, die im Container untergebracht sind.
Kann der Betrieb aus der Ferne überwacht werden?+
EnerLog erfasst Gerätedaten und unterstützt die Fernüberwachung. Das Angebot zeigt die Kommunikation über einen Router zum Server und zur App; die Netzwerkanbindung am Standort muss konfiguriert werden.
