Solar- und Speicherintegration
Koordinierte Solarerzeugung und Batteriespeicherung.

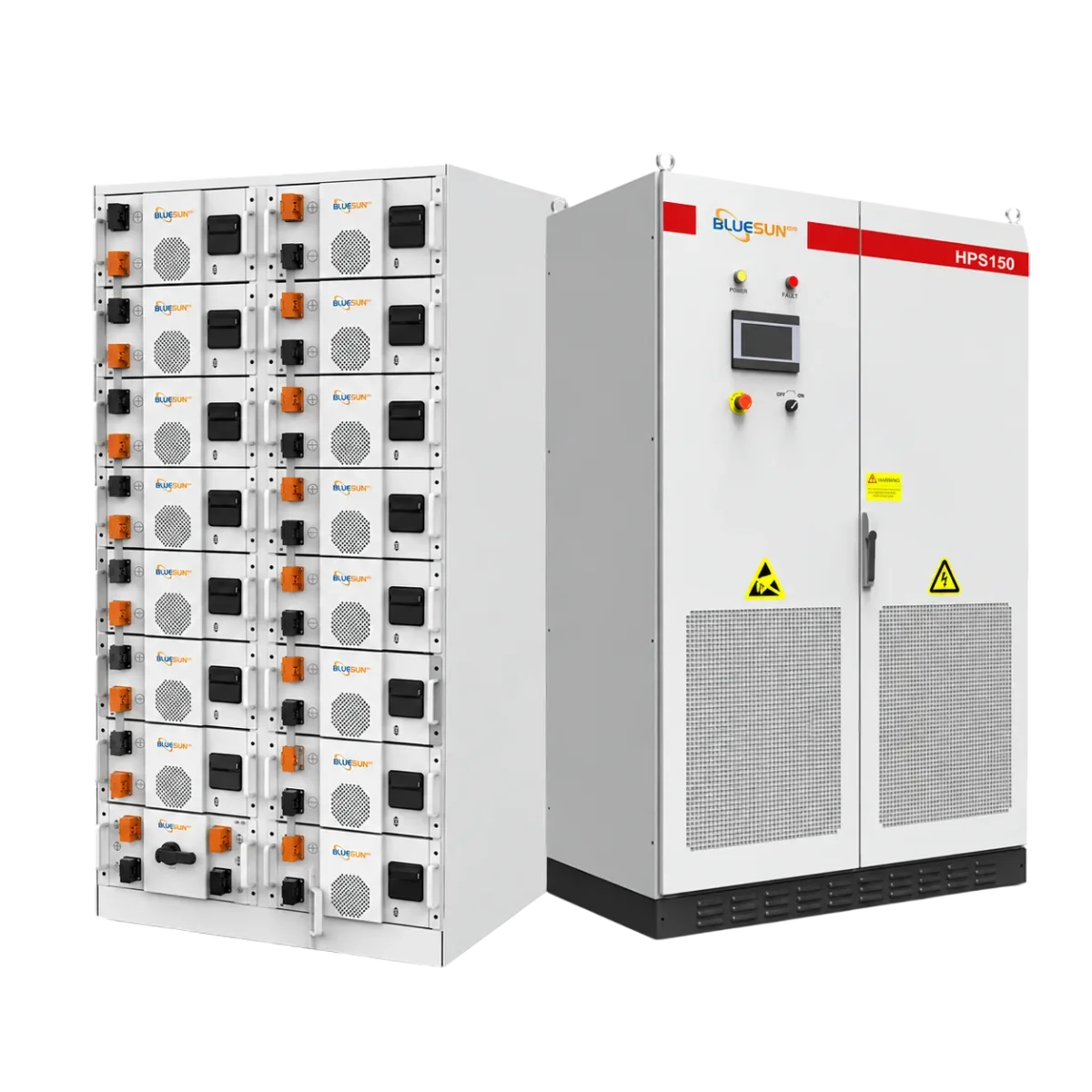

150kW / 321.5kWh Energiespeichersystem
BSI-150KW-321.5KWh
Integrierte Solar- und LiFePO4-Speicherung für gewerblichen Eigenverbrauch, Notstromversorgung und flexible Energienutzung.
150kWNennausgangsleistung321.5kWhBatteriekapazität3-PhaseAC-System
Systemübersicht
150kW Solar + Speicher für Gewerbestandorte
Das BSI-150KW-321.5KWh kombiniert Solarstromerzeugung, einen 150kW Wechselrichter und modulare LiFePO4 Batteriespeicher in einem koordinierten gewerblichen Energiesystem.
Konzipiert für Gewerbegebäude, Fabriken und andere Standorte, die einen höheren solaren Eigenverbrauch, Backup-Unterstützung und ein flexibles Energiemanagement erfordern.
Modulare Batteriearchitektur
Zwanzig LiFePO4 Module der Hochvolt-Serie.
Gewerbliche Stromversorgung
150kW Nennleistung für dreiphasige Anwendungen.
Fernüberwachung
Wi-Fi-Modul im Standardpaket enthalten.
Systemkonfiguration
Lieferumfang des Systems
Kernhardware und unterstützende Komponenten im gewerblichen Standardpaket.
PV Module
BSM650G12-60HNH272 × 650W · 176.8kWp

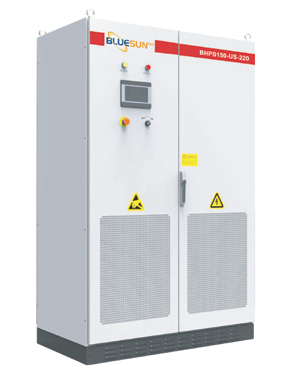

Hybrid-Wechselrichter
BHPS150-US1 × 150kW

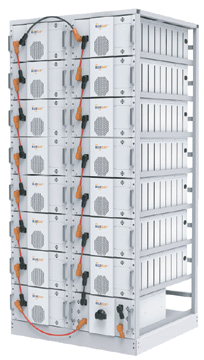

Batteriemodule
BSM48314H20 × 51.2V 314AhHochvolt-Steuerbox & Racks
2 BSMC-1000V-300A Boxen · 4 sechslagige Racks
DC & Verkabelung
2 Combiner mit acht Eingängen · 1600m PV-Kabel
Fernüberwachung
1 Wi-Fi-Modul enthalten
Vollständige Konfiguration ansehen +
- PV Module · 272
- BSM650G12-60HNH · 650W; 17 modules per string, 16 strings
- Wechselrichter · 1
- BHPS150-US · 150kW / 165kVA
- PV Combiner-Boxen · 2
- 8 inputs / 1 output each; 1000V, 20A each input breaker
- Batteriemodule · 20
- BSM48314H · 51.2V 314Ah; cables included
- Hochvolt-Steuerboxen · 2
- BSMC-1000V-300A; BCU included
- Batterie-Racks · 4
- 6 layers each
- Steckverbinder · 10 Paare
- MC4
- PV-Kabel · 1600m
- PV1-F 1 × 6mm²; half red, half black
- Monitoring · 1
- Wi-Fi module
- PV Montage · 1 Set
- Mounting structures for 272 modules

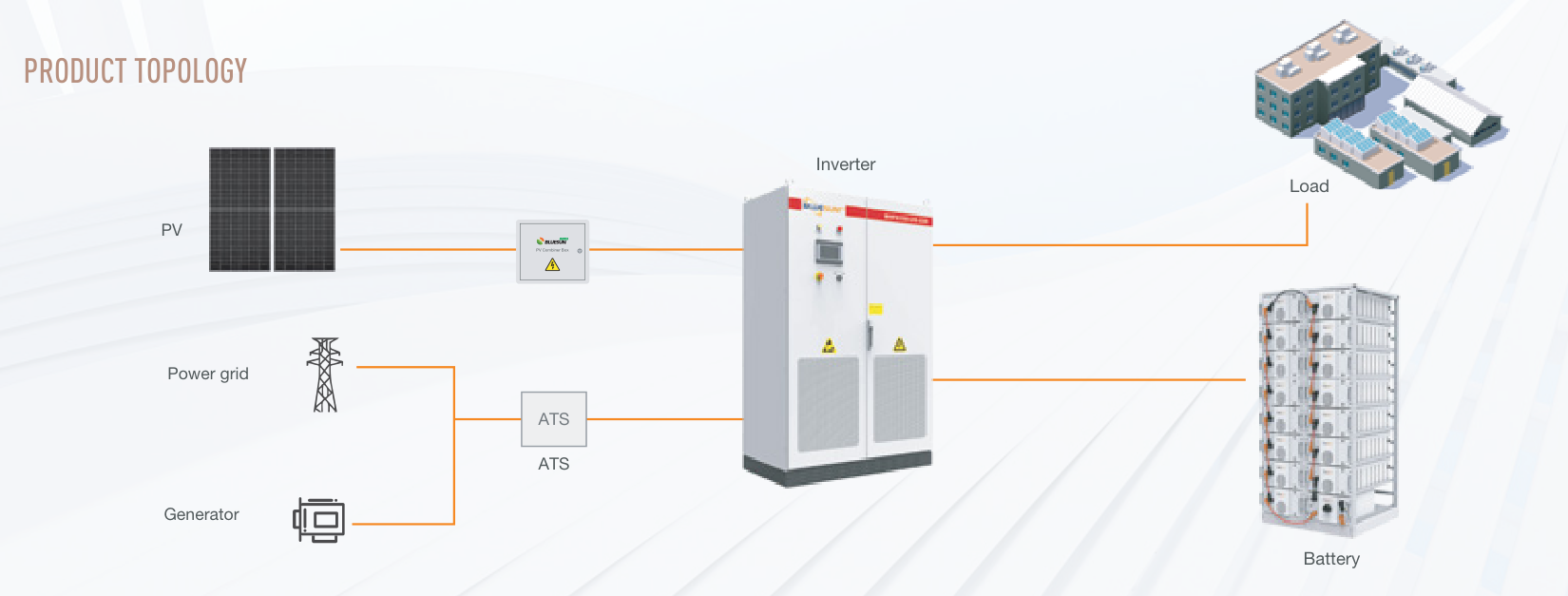

Systemarchitektur
So funktioniert das 150kW Solar + Storage System
PV wird über Combiner-Boxen an den Wechselrichter angeschlossen und koordiniert Batteriespeicher und industrielle Lasten bei Netz- oder Generatorumschaltung.
Topologie aus dem beigefügten Standardangebot. ATS- und Generatoranschlüsse sind konzeptionell dargestellt; der endgültige Lieferumfang richtet sich nach der Projektkonfiguration.
Technische Daten
BSI-150KW-321.5KWh Technische Daten
Prüfen Sie die System-, Wechselrichter- und Batteriespezifikationen.
- Modell
- BSI-150KW-321.5KWh
- Nenn-AC-Ausgangsleistung
- 150kW
- Batteriekapazität
- 321.536kWh
- Standard-PV-Array
- 176.8kWp · 272 × 650W
- AC-Spannung
- Three-phase; voltage confirmed per project
- Netzfrequenz
- 50/60Hz
- Batteriechemie
- LiFePO4
- Überwachung
- Wi-Fi module included
- Modell
- BHPS150-US
- Nennleistung
- 165kVA / 150kW
- AC-Nennspannung
- Confirm selected configuration; source voltage entries differ
- Frequenz
- 50/60Hz
- Überlastfähigkeit
- 110% for 10 min; 120% for 1 min
- Maximale PV-Spannung
- 1000VDC
- MPPT-Spannungsbereich
- 480–800VDC
- Maximale PV-Leistung
- 225kWp
- Kühlung
- Forced air
- Abmessungen (T × B × H, wie angegeben)
- 1200 × 1900 × 800mm
- Gewicht
- 1200kg
- Modul / Anzahl
- BSM48314H × 20
- Zellchemie
- LiFePO4
- Modul-Nennspannung
- 51.2V
- Modulkapazität
- 314Ah / 16.0768kWh
- Kombinierte Nennkapazität
- 321.536kWh
- Modulspannungsbereich
- 44.8–57.6V
- Maximaler Lade-/Entladestrom
- 280A
- Kommunikation
- RS485 / CAN
- Angegebenes Gewicht der Batteriebaugruppe
- 3307kg
- Zykluslebensdauer
- >6,000 at 25°C
- Auslegungslebensdauer
- 10 years+
- Maximale Betriebshöhe
- 4,000m
- Ladetemperatur
- 0–50°C
- Entladetemperatur
- −10–50°C
- Lagertemperatur
- −20–60°C
Produktressourcen
Technische Dokumente
Laden Sie den zweiseitigen Standardvorschlag 150kW mit Systemkonfiguration, Topologie und technischen Spezifikationen herunter.
Produkt-FAQ
Ihre Fragen – beantwortet.
Wichtige Details aus dem bereitgestellten Standardvorschlag 150kW.
Was ist im Lieferumfang des 150kW Systems enthalten?+
Das Paket umfasst 272 PV Module, einen 150kW Wechselrichter, zwei PV Combiner-Boxen, zwanzig BSM48314H Batteriemodule, zwei Hochvolt-Steuerboxen, vier Batterie-Racks, Steckverbinder, PV Verkabelung, Wi-Fi-Monitoring und PV Montagestrukturen.
Wie viel Solar-PV ist enthalten?+
272 Module mit einer Nennleistung von 650W liefern 176.8kWp. Der Standardvorschlag sieht sechzehn Strings mit jeweils siebzehn Modulen vor.
Welche AC-Spannung ist angegeben?+
Das Angebot weist ein dreiphasiges System aus, doch die Spannungsangaben weichen voneinander ab: Die Systemtabelle führt 400V auf, die Wechselrichtertabelle führt 220V Wye auf, und das Deckblatt nennt Optionen mit 220V oder 480V. Bestätigen Sie den Wechselrichter und die Spannung am Standort, bevor Sie die endgültige Konfiguration auswählen.
Welche Batteriemodule werden verwendet?+
Zwanzig BSM48314H LiFePO4 Module, jeweils mit 51.2V und 314Ah, liefern eine kombinierte Nennenergie von 321.536kWh, angezeigt als 321.5kWh.
Ist eine Fernüberwachung enthalten?+
Ein Wi-Fi-Überwachungsmodul ist in der veröffentlichten Standardkonfiguration enthalten.
Kann es an einen Generator angeschlossen werden?+
Die Quelltopologie zeigt Netz- oder Generatoreingang über ATS-Umschaltung. Lieferumfang und Installation von Generator und ATS werden projektbezogen bestätigt.
Welche Installationsbedingungen sollten berücksichtigt werden?+
Bestätigen Sie Gehäuse, Standortbelüftung, elektrische Anforderungen und Betriebsumgebung für das Projekt. Die bereitgestellten Seiten geben keine IP-Schutzart für das Gehäuse an.
Produktanfrage
Planen Sie Ihr gewerbliches Solar- und Speichersystem
Nennen Sie uns Ihren Standort, Ihr Lastprofil, die PV Fläche und Ihre Backup-Anforderungen. Unser Team hilft Ihnen, die passende Konfiguration zu bewerten.
150kW / 321.5kWh US Commercial Energy Storage System
Modell: BSI-150KW-321.5KWh Kategorie: Solarstromsystem
