Vier Ausgangsoptionen
15, 17, 20 und 25kW Nennausgangsleistung (AC).

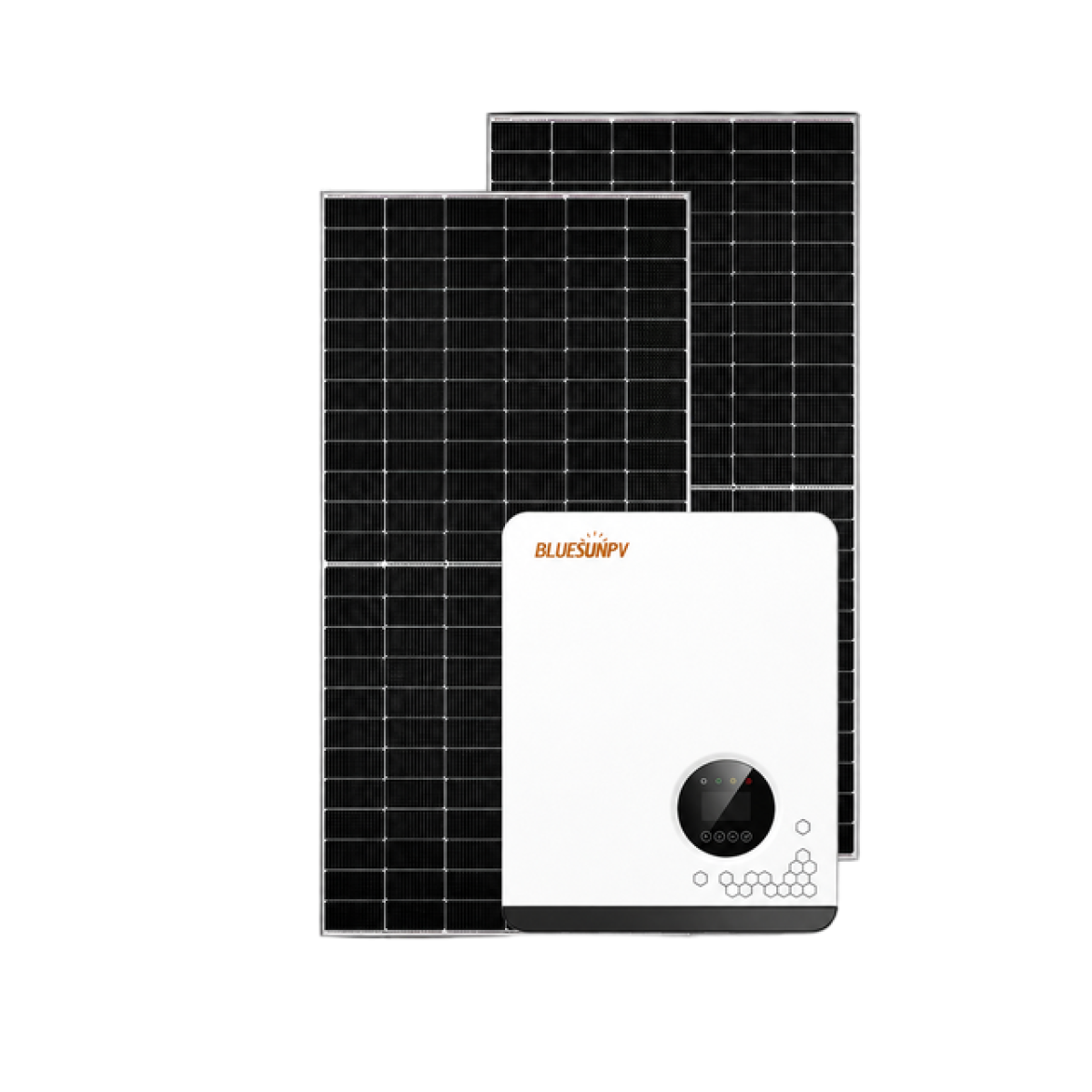

15–25kW Dreiphasige On-Grid-Solaranlage
BSM15-25KW-ON
Netzgekoppelte Solarstromerzeugung mit 15, 17, 20 oder 25kW als Wechselrichteroptionen und 400V dreiphasiger Ausgangsleistung.
15–25kWNennleistungsbereich400VDreiphasen-ACIP66Wechselrichterschutz
Systemübersicht
Solarstromerzeugung für netzgekoppelte Gebäude
Wählen Sie BSM15K-B, BSM17K-B, BSM20K-B oder BSM25K-B, um die erforderliche AC-Ausgangsleistung abzustimmen. Die Stromerzeugung von PV wird über den String-Wechselrichter an die Elektroanlage des Standorts und das öffentliche Stromnetz angeschlossen.
Diese Serie hat keinen Batterieanschluss. Auswahl der Solarmodule, Array-Größe, Montage und elektrisches Zubehör werden projektbezogen konfiguriert.
Dual-MPPT
Zwei unabhängige MPPT-Tracker.
Outdoor-Wechselrichter
Gehäuseschutz IP66 für den Wechselrichter.
Monitoring-Optionen
RS485 Kommunikation; optional Wi-Fi / 4G.
Systemkonfiguration
Konfigurieren Sie Ihr On-Grid-System
PV Module, Wechselrichter und standortspezifisches elektrisches Zubehör.
Solarmodule
Projektbezogen ausgewähltes PV-ArrayModulleistung und Anzahl passend zur Auslegung

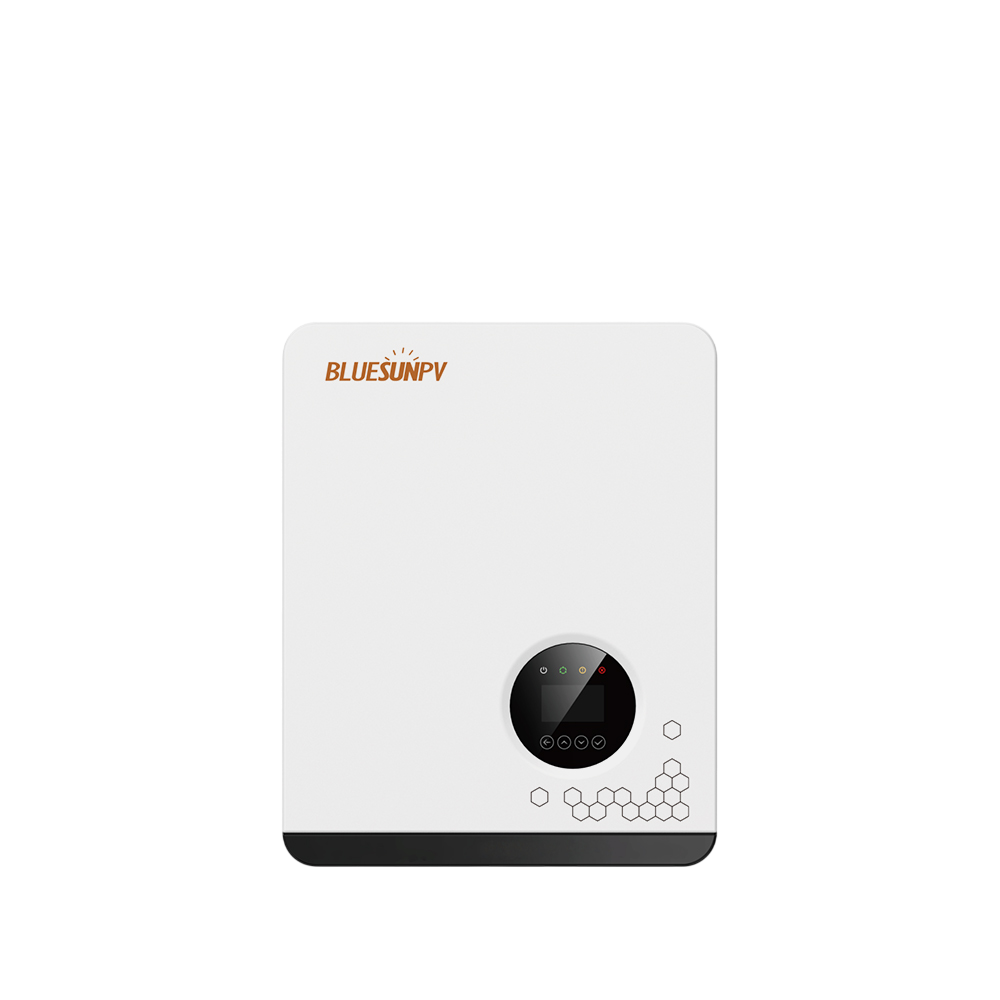

On-Grid-Wechselrichter
BSM15-25K-B15 / 17 / 20 / 25kW OptionenWechselrichter-Spezifikationen ansehen →Netzanschluss
400V · 3L+NDreiphasiger AC-AnschlussMontage
Dach / Freifläche, projektbezogen ausgewählt
Elektrisches Zubehör
Verkabelung und Schutz für den Standort dimensioniert
Überwachung
Optionaler Wi-Fi / 4G Stecker
Konfigurationsumfang ansehen +
- Solarmodule · projektspezifisch
- Power, quantity and strings selected to inverter limits
- Netzgekoppelter Wechselrichter · Ausgewähltes Modell
- BSM15K-B / BSM17K-B / BSM20K-B / BSM25K-B
- Montage · projektspezifisch
- Roof or ground mounting
- Kabel und Steckverbinder · projektspezifisch
- DC and AC electrical design
- Monitoring · optional
- Wi-Fi / 4G plug
Technische Daten
Die vier Wechselrichter-Modelle im Vergleich
Wählen Sie eine Ausgangsleistung, um modellspezifische Daten anzuzeigen. Die allgemeinen Spezifikationen gelten für die Wechselrichter-Serie.
- Modell
- BSM15K-B
- Nominale AC-Ausgangsleistung
- 15000W
- Maximale AC-Ausgangsleistung
- 16500VA
- Maximaler Ausgangsstrom
- 23.9A
- AC-Nennspannung
- 400V 3L+N
- MPPT-Tracker
- 2
- Strings pro MPPT
- 2 / 1
- Maximaler Eingangsstrom pro MPPT
- 30A / 15A
- Maximaler Kurzschlussstrom pro MPPT
- 40A / 20A
- Maximaler Wirkungsgrad
- 98.6%
- Euro-Wirkungsgrad
- 98.2%
- Modell
- BSM17K-B
- Nominale AC-Ausgangsleistung
- 17000W
- Maximale AC-Ausgangsleistung
- 18700VA
- Maximaler Ausgangsstrom
- 27.1A
- AC-Nennspannung
- 400V 3L+N
- MPPT-Tracker
- 2
- Strings pro MPPT
- 2 per MPPT
- Maximaler Eingangsstrom pro MPPT
- 30A
- Maximaler Kurzschlussstrom pro MPPT
- 40A
- Maximaler Wirkungsgrad
- 98.6%
- Euro-Wirkungsgrad
- 98.3%
- Modell
- BSM20K-B
- Nominale AC-Ausgangsleistung
- 20000W
- Maximale AC-Ausgangsleistung
- 22000VA
- Maximaler Ausgangsstrom
- 31.9A
- AC-Nennspannung
- 400V 3L+N
- MPPT-Tracker
- 2
- Strings pro MPPT
- 2 per MPPT
- Maximaler Eingangsstrom pro MPPT
- 30A
- Maximaler Kurzschlussstrom pro MPPT
- 40A
- Maximaler Wirkungsgrad
- 98.6%
- Euro-Wirkungsgrad
- 98.3%
- Modell
- BSM25K-B
- Nominale AC-Ausgangsleistung
- 25000W
- Maximale AC-Ausgangsleistung
- 27500VA
- Maximaler Ausgangsstrom
- 39.9A
- AC-Nennspannung
- 400V 3L+N
- MPPT-Tracker
- 2
- Strings pro MPPT
- 2 per MPPT
- Maximaler Eingangsstrom pro MPPT
- 30A
- Maximaler Kurzschlussstrom pro MPPT
- 40A
- Maximaler Wirkungsgrad
- 98.6%
- Euro-Wirkungsgrad
- 98.3%
- Maximale DC-Spannung
- 1100V
- DC-Nennspannung
- 620V
- Startspannung
- 250V
- MPPT-Spannungsbereich
- 140–1000V
- Netzfrequenz
- 50 / 60Hz (±5Hz)
- Leistungsfaktor
- 0.8 leading to 0.8 lagging
- THDi
- 3%
- Abmessungen (B × H × T)
- 380 × 483 × 193mm
- Gewicht
- 20.7kg
- Betriebstemperatur
- −25 to +60°C
- Kühlung
- Fan cooling
- Maximale Aufstellungshöhe
- 4000m
- Luftfeuchtigkeit
- 0–100%, non-condensing
- Topologie
- Transformerless
- Schutzart
- IP66 (inverter)
- Kommunikation
- RS485 / Wi-Fi / 4G
- Display
- LCD
- Überspannungsschutz
- DC Type II; AC Type III, Type II optional
- Inselnetzschutz
- Yes
- DC-Schalter
- Yes
Produktressourcen
Wechselrichter-Datenblatt
Die ursprüngliche BSM15-25K-B Katalogdoppelseite, einschließlich der Funktionen und technischen Daten aller vier Wechselrichtermodelle.
Produkt-FAQ
Ihre Fragen – beantwortet.
Systemumfang und Wechselrichteroptionen.
Welche Ausgangsleistungen sind verfügbar?+
15, 17, 20 und 25kW, jeweils mit BSM15K-B, BSM17K-B, BSM20K-B und BSM25K-B.
Verfügt dieses System über einen Batterieanschluss?+
Nein. Dies ist ein PV-On-Grid-System ohne Batterieanschluss.
Wie viele Solarmodule sind enthalten?+
Die Leistung und Anzahl der Solarmodule werden für jedes Projekt innerhalb der Spannungs- und Stromgrenzen des ausgewählten Wechselrichters festgelegt.
Was umfasst das herunterladbare PDF?+
Die Funktionen und technischen Daten der Wechselrichterserie. Es handelt sich nicht um eine vollständige Systemstückliste.
Welches Monitoring ist verfügbar?+
RS485 communication is listed; Wi-Fi and 4G plugs are optional.
Produktanfrage
Planen Sie Ihr netzgekoppeltes Solarsystem
Teilen Sie uns den Standort, die benötigte AC-Leistung, die Netzspannung und die verfügbare Fläche für die Solarinstallation mit.
15–25kW Dreiphasige On-Grid-Solaranlage
Modell: BSM15-25KW-ON Kategorie: Solarstromsystem
