Zehn MPPT-Tracker
Zwei Strings pro Tracker, Unterstützung von bis zu 20 PV-Strings.

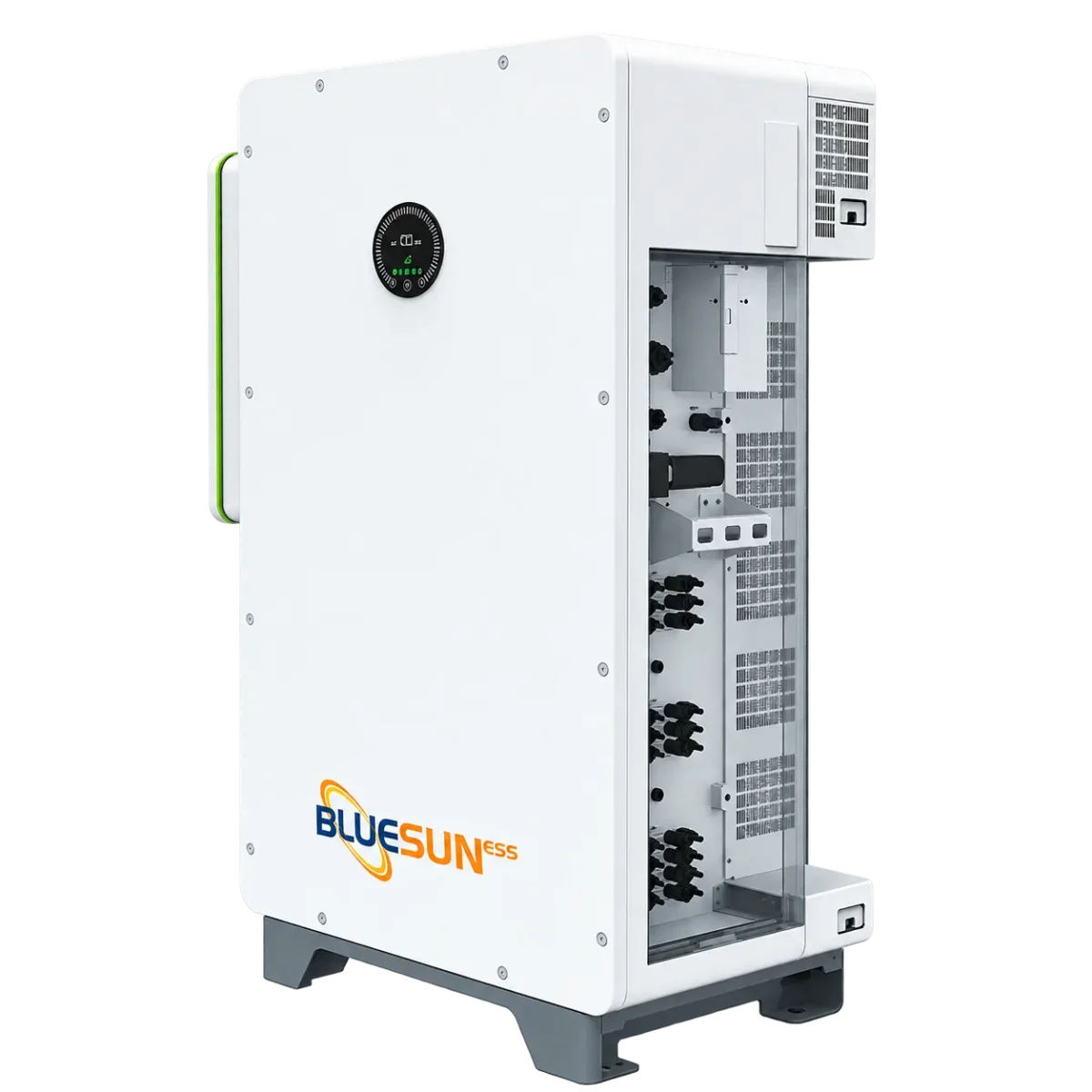

100kW Dreiphasiger Hybrid-Wechselrichter
BSE100KH3
100kW dreiphasiger Hybrid-Wechselrichter mit zehn MPPT-Trackern, einer Hochvolt-Batterieschnittstelle und 100kW Backup-Ausgang. Unterstützt bis zu vier parallel geschaltete Wechselrichter für gewerbliche Solar- und Speicherprojekte.
100kWNennausgangsleistung10MPPT-TrackerIP66Schutzart
Wechselrichter-Überblick
Gewerbliche Solar- und Hochvolt-Speicher
100kW dreiphasiger Hybrid-Wechselrichter mit zehn MPPT-Trackern, einer Hochvolt-Batterieschnittstelle und 100kW Backup-Ausgang. Unterstützt bis zu vier parallel geschaltete Wechselrichter für gewerbliche Solar- und Speicherprojekte.
Koordinieren Sie PV-Erzeugung, kompatiblen Batteriespeicher, Netzversorgung und Notstromlasten innerhalb der veröffentlichten elektrischen Grenzwerte.
Hochvolt-Speicher
113.5kW kontinuierliche Lade-/Entladeleistung und bis zu 167A Batteriestrom.
Backup & Schwarzstart
100kW Backup-Ausgang, USV-Funktion und Schwarzstart-Unterstützung.
Parallele Erweiterung
Bis zu vier Wechselrichter im Parallelbetrieb, wodurch die Nennleistung auf 400kW. erweitert wird.
Systemintegration
PV-, Batterie- und gewerbliche AC-Integration
Wählen Sie externe Komponenten passend zu den elektrischen Grenzwerten des Standorts und des Wechselrichters.
Gewerbliche Solar- und Batterieintegration
BSE100KH3PV-Erzeugung, Hochvolt-Speicher, Netzversorgung und Notstromlasten.AC-Ausgang
100kW · dreiphasig
Batterieschnittstelle
600–1000V / 680–1000V
PV-Eingang
10 MPPT-Tracker
Wechselrichter-Übersicht ansehen +
- Hybrid-Wechselrichter · 1 Stück
- BSE100KH3
- Batterie · Extern
- Compatible high-voltage battery and BMS within the published voltage, current and power limits.
- PV-Array · Extern
- 156kW recommended PV array
- AC-Installation · projektspezifisch
- Grid, backup loads, protection and generator integration as applicable.
Technische Daten
Technische Daten
Prüfen Sie die Ausgangsleistung des Wechselrichters, den PV-Eingang, die Batterieschnittstelle und die Installationsspezifikationen.
- Maximale empfohlene PV-Leistung (STC)
- 156kW
- Startspannung
- 195V
- Maximale Eingangsspannung
- 1100V
- MPPT Nennspannung / Spannungsbereich
- 550V / 180–800V
- Maximaler Eingangsstrom pro MPPT
- 32A
- Maximaler Kurzschlussstrom pro MPPT
- 40A
- PV Strings pro MPPT
- 2
- MPPT-Tracker
- 10
- Kontinuierliche Lade-/Entladeleistung
- 113.5kW
- Batteriespannung (3P3W)
- 600–1000V
- Batteriespannung (3P4W)
- 680–1000V
- Empfohlene Batteriespannung
- 768V
- Maximaler Lade-/Entladestrom
- 167A
- BMS-Kommunikation
- RS485 / CAN
- Nominale Netzausgangsleistung
- 100kW
- Maximale Netz-Scheinleistung
- 110kVA
- Netzspannung / Bereich
- 380 / 400 / 415V; -15% to +10%
- Netzfrequenz / Bereich
- 50 / 60Hz; 45–55Hz / 55–65Hz
- Maximaler Netzausgangsstrom
- 166.7A
- Einstellbarer Leistungsfaktor
- -1 to +1
- THDi
- <3%
- Netzanschluss
- 3P3W+PE / 3P4W+PE
- AC-Eingangsnennleistung (wie angegeben)
- 100kW / 200kW
- Maximale AC-Eingangs-Scheinleistung (wie angegeben)
- 110kVA / 200kVA
- Maximaler AC-Eingangsstrom (wie angegeben)
- 166.7A / 303A
- Backup-Nennausgangsleistung
- 100kW
- Maximale Backup-Scheinleistung
- 120kVA
- Backup-Spannung
- 220/230/240V (L–N); 380/400/415V (L–L)
- Backup-Anschluss
- 3W+N+PE
- Maximaler Backup-Ausgangsstrom
- 181.8A
- Backup-THDv (lineare Last)
- <3%
- Lastunsymmetrie
- 100% three-phase unbalanced
- Überlastfähigkeit
- ≤110% continuous; 110–120% <1 min; >120% 200ms
- On-/Off-Grid-Umschaltung
- ≤20ms
- Maximaler Wirkungsgrad
- 98.2%
- Abmessungen (B × H × T)
- 820 × 1350 × 510mm
- Gewicht
- 160kg
- Betriebstemperatur
- -30 to +60°C; derating above 50°C
- Relative Luftfeuchtigkeit
- 0–100%
- Maximale Aufstellungshöhe
- 4000m
- Topologie
- Transformerless
- Kühlung
- Smart air cooling
- Schutzart
- IP66
- Display
- OLED + LED / Wi-Fi + app
- Schnittstellen
- RS485 / CAN / USB
- Optionale Schnittstellen
- Wi-Fi / LAN
- Garantie
- 5 years; optional 10 years
- AC/DC-Überspannungsschutz
- Type II
- AFCI
- Optional
- Schutzfunktionen
- PV and battery reverse polarity; insulation, ground fault, grid and residual-current monitoring; AC short circuit; string monitoring; anti-islanding; PID
- Datenblattstatus
- Preliminary version, Rev 02
Produktressourcen
Wechselrichter-Datenblatt
Original BSE100KH3 technisches Datenblatt. Vorläufige Version · Rev 02. Bestätigen Sie die endgültigen Spezifikationen für Ihr Projekt.
Produkt-FAQ
Ihre Fragen – beantwortet.
Batteriekompatibilität, Solareingang und Backup-Betrieb.
Welche PV-Kapazität unterstützt BSE100KH3?+
Das Datenblatt empfiehlt bis zu 156kW PV Leistung bei STC des Moduls, mit zehn MPPT-Trackern und zwei Strings pro Tracker.
Welche Batteriespannung ist erforderlich?+
Der angegebene Bereich ist 600–1000V für 3P3W und 680–1000V für 3P4W.. Die empfohlene Batteriespannung beträgt 768V; der maximale Lade-/Entladestrom beträgt 167A.
Welche Backup-Fähigkeit ist vorhanden?+
Die Nenn-Backup-Leistung beträgt 100kW, die maximale Scheinleistung 120kVA und die On-/Off-Grid-Umschaltung 20ms oder weniger.
Kann der Wechselrichter parallel erweitert werden?+
Das bereitgestellte Datenblatt unterstützt bis zu vier parallel geschaltete Einheiten für bis zu 400kW Nennleistung. Es ist als vorläufig gekennzeichnet; die endgültige Projektkonfiguration ist anhand der geltenden Dokumentation zu bestätigen.
Produktanfrage
Wählen Sie Ihren Hybrid-Wechselrichter
Nennen Sie uns Ihre PV-Kapazität, Batteriespannung, Netzanschluss und Backup-Lasten.

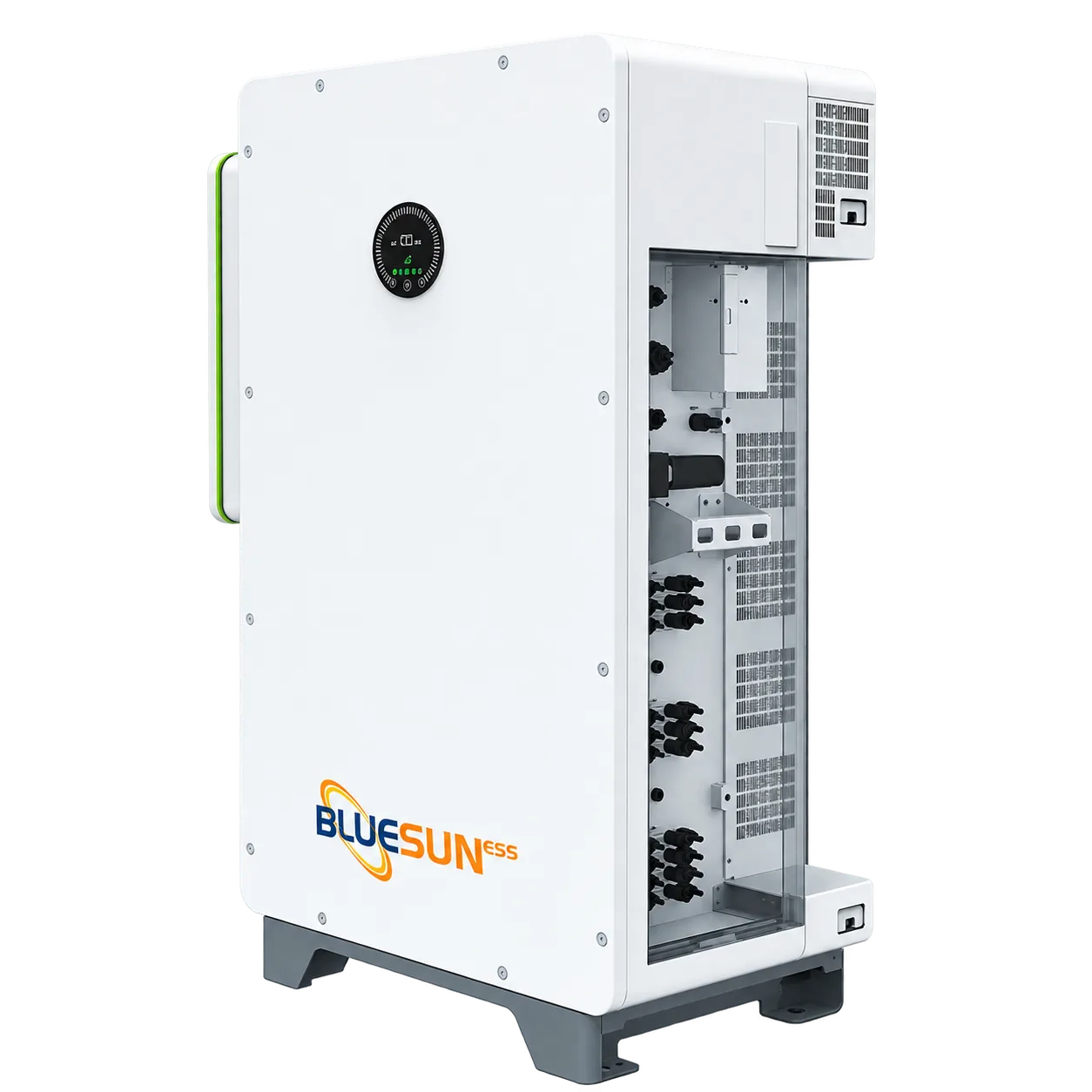

100kW Dreiphasiger Hybrid-Wechselrichter
Modell: BSE100KH3 Kategorie: Solar-Wechselrichter
