Solar- und Speicherintegration
Koordinierte Solarerzeugung und Batteriespeicherung.
100kW / 225.1kWh Energiespeichersystem
BSI-100KW-225KWh
Integrierte Solar- und LiFePO4-Speicherung für gewerblichen Eigenverbrauch, Notstromversorgung und flexible Energienutzung.
100kWNennausgangsleistung225.1kWhBatteriekapazität220V WyeAC-Spannung
Systemübersicht
100kW Solar + Speicher für gewerbliche Standorte

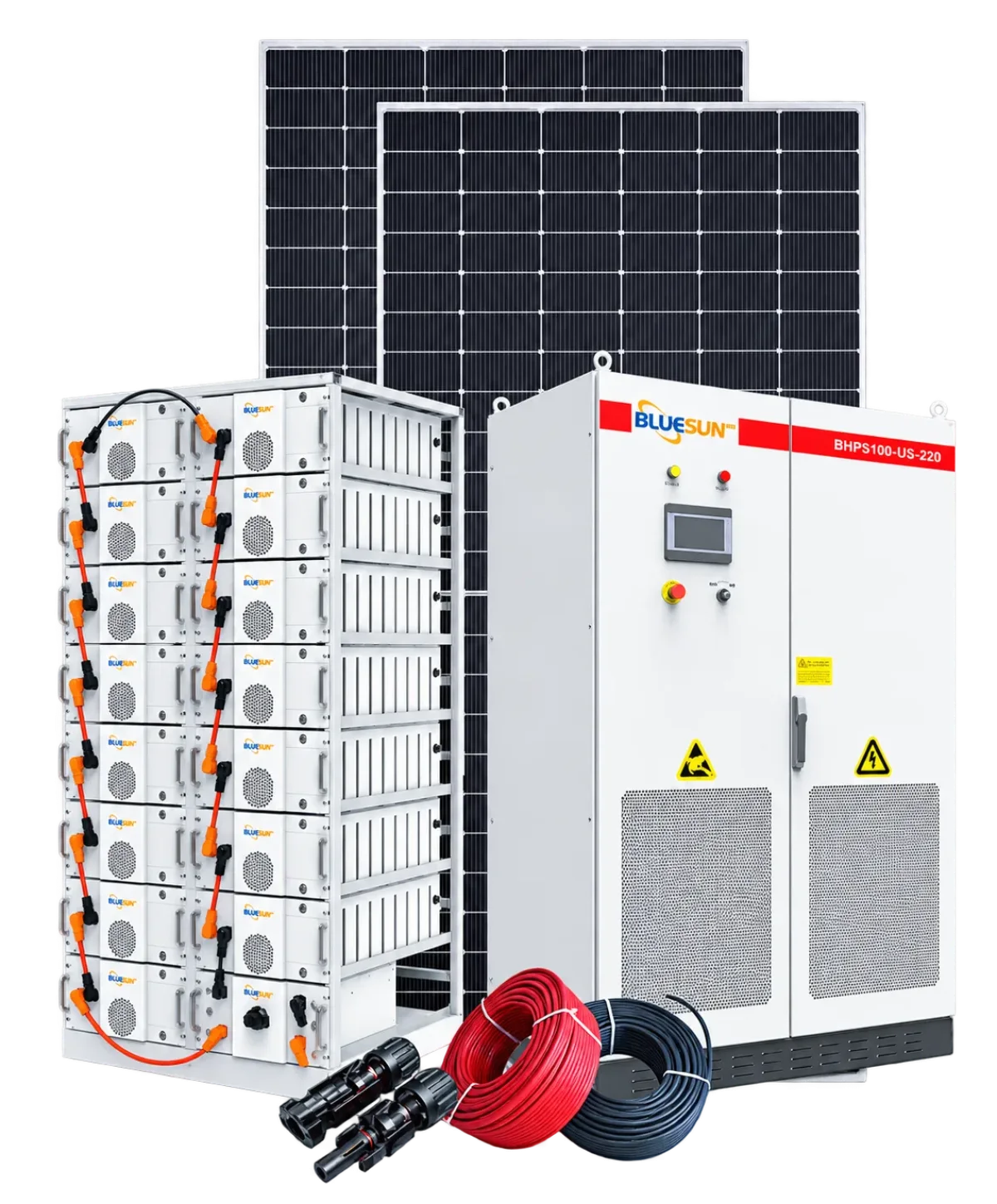

Das BSI-100KW-225KWh kombiniert Solarstromerzeugung, einen 100kW Wechselrichter und einen modularen LiFePO4 Batteriespeicher in einem koordinierten gewerblichen Energiesystem.
Konzipiert für Gewerbegebäude, Fabriken und andere Standorte, die einen höheren solaren Eigenverbrauch, Backup-Unterstützung und ein flexibles Energiemanagement erfordern.
Modulare Batteriearchitektur
Vierzehn Hochvolt-Serienmodule LiFePO4.
Gewerbliche Stromversorgung
100kW Nennleistung bei 220V in Sternschaltung.
Fernüberwachung
Wi-Fi-Modul im Standardpaket enthalten.
Systemkonfiguration
Lieferumfang des Systems
Kernhardware und unterstützende Komponenten im gewerblichen Standardpaket.
PV Module
BSM650G12-60HNH192 × 650W · 124.8kWp

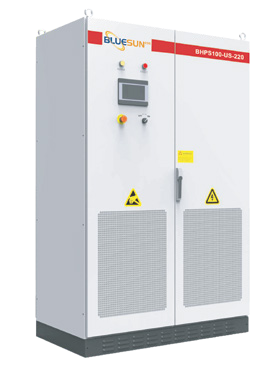

Hybrid-Wechselrichter
BHPS100-US1 × 100kW

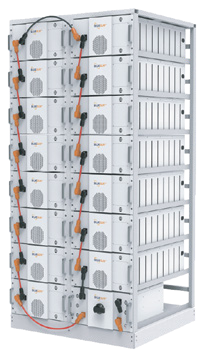

Batteriemodule
BSM48314H14 × 51.2V 314AhHochvolt-Steuerbox & Racks
BSMC-1000V-300A · 2 Racks mit acht Ebenen
DC & Verkabelung
2 Combiner mit acht Eingängen · 1600m PV-Kabel
Fernüberwachung
1 Wi-Fi-Modul enthalten
Vollständige Konfiguration ansehen +
- PV Module · 192
- BSM650G12-60HNH · 650W; 12 modules per string, 16 strings
- Wechselrichter · 1
- BHPS100-US · 100kW / 110kVA
- PV Combiner-Boxen · 2
- 8 inputs / 1 output each; 1000V, 20A each input breaker
- Batteriemodule · 14
- BSM48314H · 51.2V 314Ah; cables included
- Hochvolt-Steuerbox · 1
- BSMC-1000V-300A
- Batterie-Racks · 2
- 8 layers each
- Steckverbinder · 10 Paare
- MC4
- PV-Kabel · 1600m
- PV1-F 1 × 6mm²; half red, half black
- Monitoring · 1
- Wi-Fi module
- PV Montage · 1 Set
- Mounting structures for 192 modules
Systemarchitektur

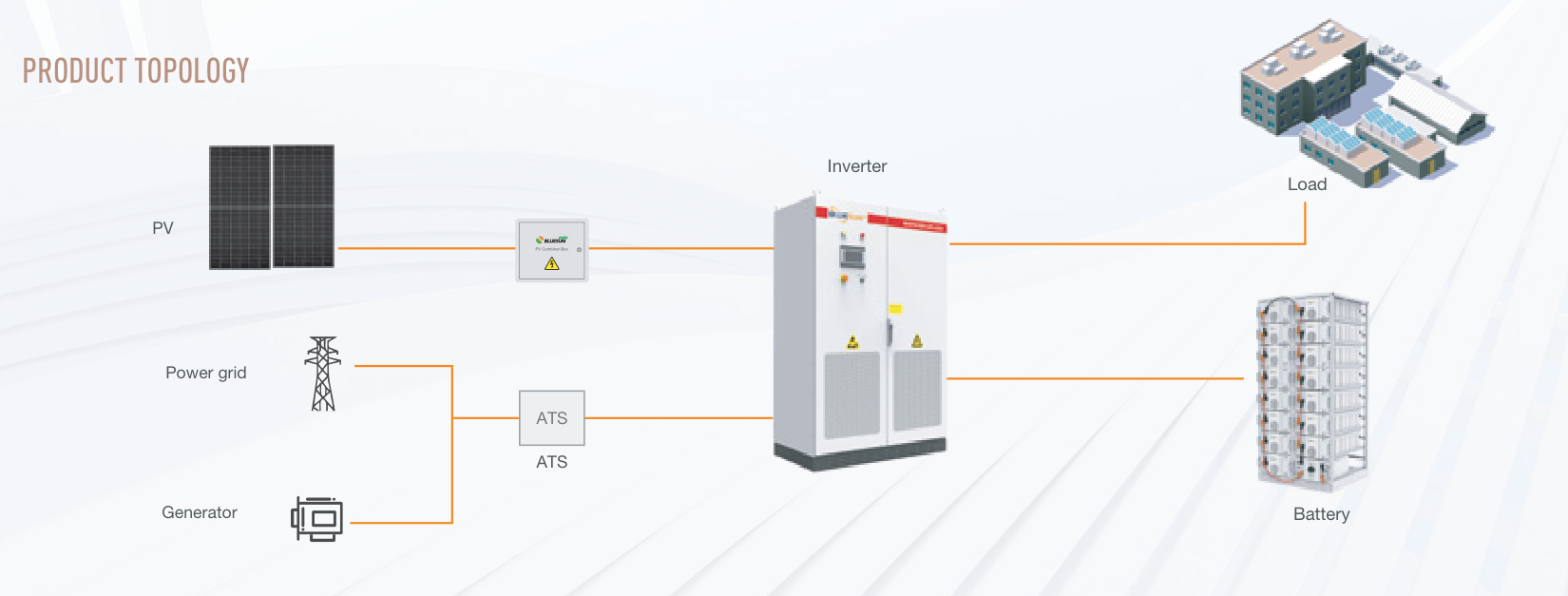

So funktioniert das 100kW Solar- und Speichersystem
PV wird über Combiner-Boxen an den Wechselrichter angeschlossen und koordiniert Batteriespeicher und industrielle Lasten bei Netz- oder Generatorumschaltung.
Topologie aus dem beigefügten Standardangebot. ATS- und Generatoranschlüsse sind konzeptionell dargestellt; der endgültige Lieferumfang richtet sich nach der Projektkonfiguration.
Technische Daten
BSI-100KW-225KWh Technische Daten
Prüfen Sie die System-, Wechselrichter- und Batteriespezifikationen.
- Modell
- BSI-100KW-225KWh
- Nenn-AC-Ausgangsleistung
- 100kW
- Batteriekapazität
- 225.0752kWh
- Standard-PV-Array
- 124.8kWp · 192 × 650W
- AC-Spannung
- 220V Wye
- Netzfrequenz
- 50/60Hz
- Batteriechemie
- LiFePO4
- Überwachung
- Wi-Fi module included
- Modell
- BHPS100-US
- Nennleistung
- 110kVA / 100kW
- AC-Nennspannung
- 220V Wye
- Frequenz
- 50/60Hz
- Überlastfähigkeit
- 110% for 10 min; 120% for 1 min
- Maximale PV-Spannung
- 1000VDC
- MPPT-Spannungsbereich
- 480–800VDC
- Maximale PV-Leistung
- 150kWp
- Kühlung
- Forced air
- Abmessungen (T × B × H, wie angegeben)
- 1200 × 1900 × 800mm
- Gewicht
- 923kg
- Modul / Anzahl
- BSM48314H × 14
- Zellchemie
- LiFePO4
- Modul-Nennspannung
- 51.2V
- Modulkapazität
- 314Ah / 16.0768kWh
- Kombinierte Nennkapazität
- 225.0752kWh
- Modulspannungsbereich
- 44.8–57.6V
- Maximaler Lade-/Entladestrom
- 280A
- Kommunikation
- RS485 / CAN
- Angegebenes Gewicht der Batteriebaugruppe
- 2279.5kg
- Zykluslebensdauer
- >6,000 at 25°C
- Auslegungslebensdauer
- 10 years+
- Maximale Betriebshöhe
- 4,000m
- Ladetemperatur
- 0–50°C
- Entladetemperatur
- −10–50°C
- Lagertemperatur
- −20–60°C
Produktressourcen
Technische Dokumente
Laden Sie das zweiseitige 100kW Standardangebot mit Systemkonfiguration, Topologie und technischen Spezifikationen herunter.
Produkt-FAQ
Ihre Fragen – beantwortet.
Wichtige Details aus dem bereitgestellten 100kW Standardangebot.
Was ist im 100kW System enthalten?+
Das Paket enthält 192 PV Module, einen 100kW Wechselrichter, zwei PV Combiner-Boxen, vierzehn BSM48314H Batteriemodule, eine Hochvolt-Steuerbox, zwei Batterieracks, Steckverbinder, PV Verkabelung, Wi-Fi-Überwachung und PV Montagestrukturen.
Wie viel Solar-PV ist enthalten?+
192 Module mit einer Nennleistung von 650W liefern 124.8kWp. Der Standardvorschlag sieht sechzehn Strings mit zwölf Modulen vor.
Welche AC-Spannung ist angegeben?+
Die Spezifikationstabelle führt 220V Wye und 50/60Hz. auf. Der Vorschlag erwähnt außerdem eine dreiphasige Option 480V; die zutreffende Wechselrichterkonfiguration muss für diese Spannung bestätigt werden.
Welche Batteriemodule werden verwendet?+
Vierzehn BSM48314H LiFePO4 Module, jeweils ausgelegt für 51.2V und 314Ah, liefern eine kombinierte Nennenergie von 225.0752kWh, angezeigt als 225.1kWh.
Ist eine Fernüberwachung enthalten?+
Ein Wi-Fi-Überwachungsmodul ist in der veröffentlichten Standardkonfiguration enthalten.
Kann es an einen Generator angeschlossen werden?+
Die Quelltopologie zeigt Netz- oder Generatoreingang über ATS-Umschaltung. Lieferumfang und Installation von Generator und ATS werden projektbezogen bestätigt.
Welche Installationsbedingungen sollten berücksichtigt werden?+
Bestätigen Sie Gehäuse, Standortbelüftung, elektrische Anforderungen und Betriebsumgebung für das Projekt. Die bereitgestellten Seiten geben keine IP-Schutzart für das Gehäuse an.
Produktanfrage
Planen Sie Ihr gewerbliches Solar- und Speichersystem
Nennen Sie uns Ihren Standort, Ihr Lastprofil, die PV Fläche und Ihre Backup-Anforderungen. Unser Team hilft Ihnen, die passende Konfiguration zu bewerten.
100kW / 225.1kWh US-Energiespeichersystem für Gewerbe
Modell: BSI-100KW-225KWh Kategorie: Solarstromsystem
