統合型蓄電システム
LiFePO4 のバッテリー容量の 233kWh。
システム概要

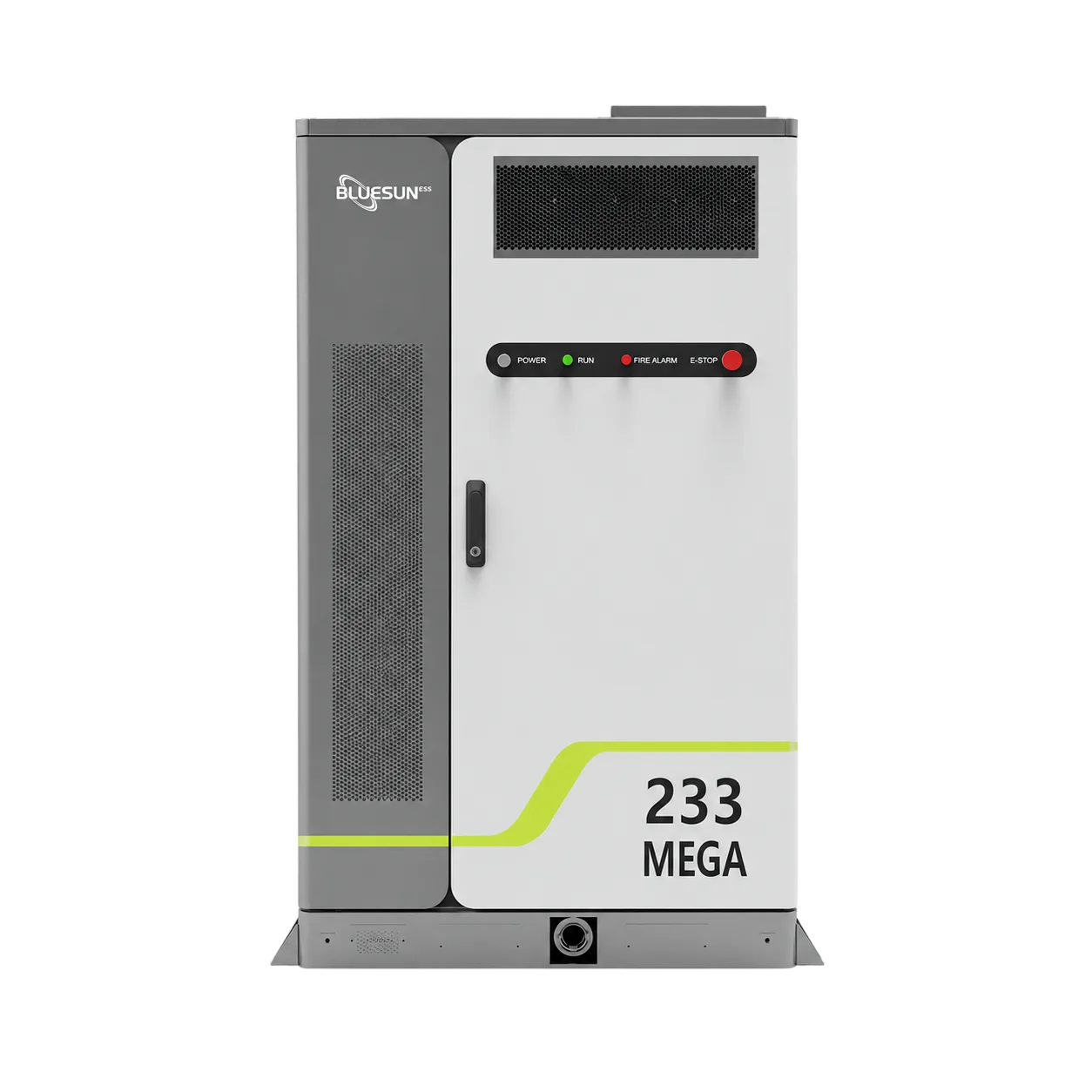

125kW 商用施設向け液冷式蓄電システム
BSI-125KW-233KWhは、LiFePO4バッテリーストレージ、125kW電力変換システム、液冷システムを1つの統合キャビネットに搭載した、北米プロジェクト向けの製品です。
エネルギー貯蔵、熱管理、三相電力変換の連携を必要とする商業・産業施設向けに設計されています。
液冷
統合バッテリーシステムの熱管理。
三相電力
125kW PCS、480VAC 出力付き。
システム通信
CAN、RS485、Ethernetインターフェース。
システム構成
蓄電池キャビネット内部
エネルギー貯蔵、電力変換、熱管理を統合。
蓄電池
LiFePO4 · 280Ah233kWh · 832V電力変換システム
3P4W+PE · 480VAC125kW · 150A熱管理
一体型液冷液冷システム消火設備
パックエアロゾル＋クラスターエアロゾルおよび水噴霧
筐体保護等級
IP54 キャビネット · IP67 バッテリーパック
通信インターフェース
CAN / RS485 / Ethernet
構成全体を見る +
- 電力変換システム · 一体型
- 125kW; 480VAC, 3P4W+PE; rated current 150A
- バッテリーシステム · 一体型
- LiFePO4, 280Ah; 1P52S pack / 1P260S rack; 233kWh
- 熱管理 · 一体型
- Liquid cooling
- 消火システム · 一体型
- Pack-grade aerosol; cluster-grade aerosol and water spray
- 通信・インターフェース
- CAN / RS485 / Ethernet
- 屋外キャビネット · 1
- IP54 cabinet, IP67 pack; 1400 × 1380 × 2385mm (D × W × H)
技術仕様
BSI-125KW-233KWh 仕様
カテゴリー別にシステム、PCS、バッテリーデータを確認します。
- モデル
- BSI-125KW-233KWh
- 市場
- North America
- 定格エネルギー
- 233kWh
- 冷却方式
- Liquid cooling
- 消火設備
- Pack: aerosol; cluster: aerosol + water spray
- 通信
- CAN / RS485 / Ethernet
- 保護等級
- IP54 cabinet / IP67 pack
- 重量
- ≤2800kg
- 寸法（奥行 × 幅 × 高さ）
- 1400 × 1380 × 2385mm
- 提案書に記載の規格
- UL1973 / UL9540A / UL9540
- AC定格出力
- 125kW
- 定格電流
- 150A
- 出力
- 3P4W+PE · 480VAC
- 過負荷耐量
- 110% of rated power
- 化学組成
- LiFePO4
- 公称容量
- 280Ah
- 電力料金
- 0.5P
- パック構成
- 1P52S
- ラック構成
- 1P260S
- 定格電圧
- 832V
- 動作電圧範囲
- 728–936V
- 定格エネルギー
- 233kWh
- サイクル寿命
- 6000 cycles at 0.5C/0.5C, 90% DOD, 70% EOL
製品資料
技術資料
北米向け製品仕様書（1ページ）をダウンロードしてください。
製品FAQ
よくあるご質問
提供された液冷式蓄電システム提案の主要詳細。
定格出力とエネルギー容量はどのくらいですか？+
システムの定格は AC 電力 125kW、バッテリーエネルギー 233kWh です。
北米版ではどの AC 出力を採用していますか？+
PCS 出力は 480VAC で、3P4W+PE 接続、定格電流は 150A です。
バッテリーの化学組成は何ですか？+
システムは 280Ah LiFePO4 セルを採用し、パック構成は 1P52S、ラック構成は 1P260S です。
バッテリーシステムはどのように冷却されますか？+
キャビネットは熱管理に液冷方式を採用しています。
どの保護等級が規定されていますか？+
キャビネットの定格は IP54、バッテリーパックの定格は IP67. です。これらの定格はシステムの異なる部位に適用されます。
どのような消火設備が含まれていますか？+
提案では、パックレベルでエアロゾル保護、クラスターレベルでエアロゾルおよび水噴霧が規定されています。
どの通信インターフェースが利用できますか？+
CAN、RS485、Ethernet が記載されています。プロジェクトの監視連携とサイト制御を確認してください。
製品に関するお問い合わせ
液冷式蓄電システムの計画を立てましょう
サイトの所在地、負荷プロファイル、蓄電要件をお知らせください。当社チームが最適な構成の評価を支援します。
US 125kW / 233kWh 液冷式蓄電システム
モデル: BSI-125KW-233KWh カテゴリー: 太陽光発電システム
