Μία από τις πιο συχνές ερωτήσεις στον σχεδιασμό αποθήκευσης ενέργειας είναι αν θα πρέπει να επιλέξετε ένα AC coupled ή Σύζευξη DC σύστημα ηλιακής ενέργειας + αποθήκευσης.
Και οι δύο λύσεις μπορούν να βελτιώσουν την ενεργειακή ανεξαρτησία, να μειώσουν το κόστος ηλεκτρικής ενέργειας και να υποστηρίξουν εφαρμογές εφεδρικής ισχύος — αλλά λειτουργούν διαφορετικά και είναι κατάλληλες για διαφορετικούς τύπους έργων.

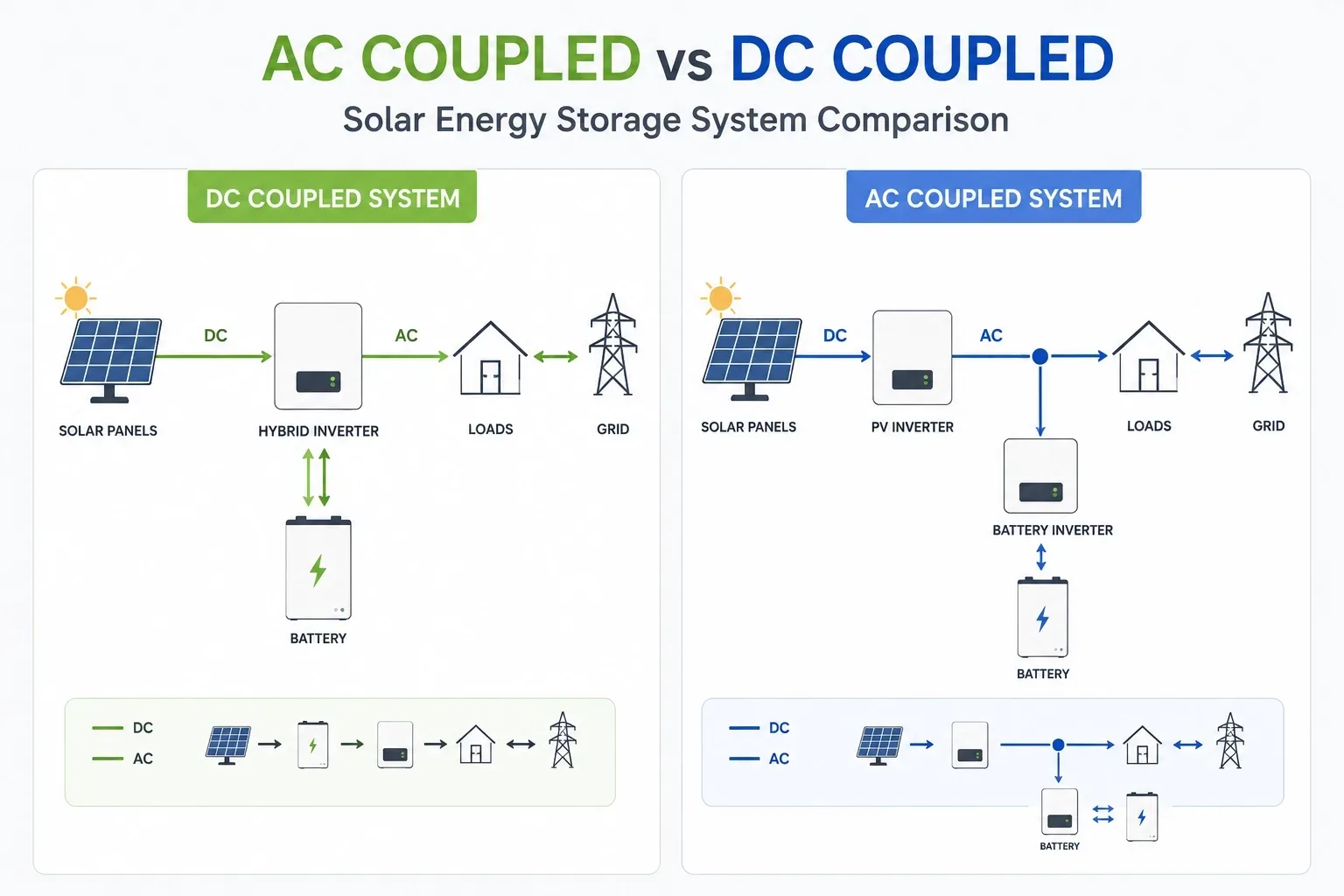

Σύζευξη AC έναντι σύζευξης DC
Η μεγαλύτερη διαφορά είναι πού συνδέεται το σύστημα αποθήκευσης μπαταρίας μέσα στο ηλιακό σύστημα — είτε στην πλευρά AC είτε στην πλευρά DC.
Τι είναι ένα σύστημα ηλιακής ενέργειας + αποθήκευσης με σύζευξη DC;
Σε ένα σύστημα σύζευξης DC, η μπαταρία συνδέεται απευθείας στην πλευρά DC του ηλιακού συστήματος πριν από τον μετατροπέα.
Τα ηλιακά πάνελ παράγουν ηλεκτρική ενέργεια DC, η οποία μπορεί να φορτίσει την μπαταρία απευθείας χωρίς να μετατραπεί πρώτα η ισχύς σε ηλεκτρική ενέργεια AC.
Όταν απαιτείται ηλεκτρική ενέργεια για το κτίριο ή το δίκτυο, ο μετατροπέας μετατρέπει την αποθηκευμένη ισχύ DC σε ισχύ AC.
Κύριο Πλεονέκτημα: Λιγότερες μετατροπές ενέργειας συνήθως σημαίνουν υψηλότερη απόδοση συστήματος.Πλεονεκτήματα των συστημάτων σύζευξης DC
- Υψηλότερη συνολική απόδοση
- Χαμηλότερες απώλειες μετατροπής
- Απλοποιημένη αρχιτεκτονική συστήματος
- Χαμηλότερο κόστος εξοπλισμού για νέες εγκαταστάσεις
- Κατάλληλα για υβριδικούς inverters και συστήματα εκτός δικτύου
Περιορισμοί των συστημάτων σύζευξης DC
- Μικρότερη ευελιξία για αναβάθμιση υφιστάμενων ηλιακών συστημάτων
- May require inverter replacement during retrofit projects
- Η συμβατότητα μεταξύ των εξαρτημάτων είναι πιο σημαντική
Τα συστήματα σύζευξης DC χρησιμοποιούνται συνήθως σε νέα έργα ηλιακών + αποθήκευσης, όπου η απόδοση και ο απλοποιημένος σχεδιασμός αποτελούν προτεραιότητες.
Τι είναι ένα σύστημα ηλιακών + αποθήκευσης με σύζευξη AC;
Σε ένα σύστημα σύζευξης AC, η αποθήκευση μπαταρίας συνδέεται στην πλευρά AC του συστήματος, συνήθως μετά τον ηλιακό inverter.
Αυτό σημαίνει ότι τα ηλιακά πάνελ και το σύστημα μπαταρίας λειτουργούν μέσω ξεχωριστών inverters.
Η ηλιακή ενέργεια μετατρέπεται πρώτα από DC σε AC από τον ηλιακό inverter. Εάν η πλεονάζουσα ενέργεια πρέπει να αποθηκευτεί, ο inverter μπαταρίας μετατρέπει την ισχύ AC πίσω σε DC για φόρτιση.
Κύριο Πλεονέκτημα: Τα συστήματα σύζευξης AC είναι εξαιρετικά ευέλικτα και ιδανικά για την προσθήκη αποθήκευσης μπαταρίας σε υφιστάμενα ηλιακά έργα.Πλεονεκτήματα των συστημάτων σύζευξης AC
- Εύκολη ενσωμάτωση με υφιστάμενα ηλιακά συστήματα
- Ευέλικτη επέκταση συστήματος
- Ανεξάρτητη λειτουργία ηλιακών και μπαταρίας
- Κατάλληλα για μεγάλα εμπορικά και ESS έργα κλίμακας κοινής ωφέλειας
- Ευκολότερες μελλοντικές αναβαθμίσεις και κλιμάκωση
Περιορισμοί των συστημάτων σύζευξης AC
- Περισσότερα στάδια μετατροπής ενέργειας
- Ελαφρώς χαμηλότερη απόδοση σε σύγκριση με τη σύζευξη DC
- Μεγαλύτερη πολυπλοκότητα εξοπλισμού
Τα συστήματα με σύζευξη AC χρησιμοποιούνται ευρέως σε εμπορικά και βιομηχανικά έργα, επειδή παρέχουν υψηλή ευελιξία, επεκτασιμότητα και συμβατότητα με υπάρχοντα διασυνδεδεμένα με το δίκτυο συστήματα.
Σύγκριση απόδοσης: Σύζευξη AC έναντι DC
Η μεγαλύτερη τεχνική διαφορά μεταξύ των δύο αρχιτεκτονικών είναι ο αριθμός των μετατροπών ισχύος.
| Τύπος συστήματος | Διαδρομή μετατροπής ενέργειας | Τυπική απόδοση |
|---|---|---|
| Σύζευξη DC | Ηλιακή → Μπαταρία → Inverter → Φορτίο | Υψηλότερη |
| Σύζευξη AC | Ηλιακή → Inverter → Μπαταρία → Inverter → Φορτίο | Ελαφρώς χαμηλότερη |
Επειδή τα συστήματα με σύζευξη DC απαιτούν λιγότερες μετατροπές, συνήθως επιτυγχάνουν ελαφρώς υψηλότερη απόδοση πλήρους κύκλου. Ωστόσο, τα συστήματα με σύζευξη AC παρέχουν μεγαλύτερη ευελιξία και δυνατότητα αναβάθμισης.
Ποιο σύστημα είναι καλύτερο για το έργο σας;
Επιλέξτε σύζευξη DC εάν:
- Κατασκευάζετε από την αρχή ένα νέο σύστημα φωτοβολταϊκών + αποθήκευσης
- Η μέγιστη απόδοση είναι η ύψιστη προτεραιότητα
- Θέλετε ένα συμπαγές υβριδικό σύστημα
- Το έργο είναι οικιακό ή μικρής εμπορικής κλίμακας
Επιλέξτε σύζευξη AC εάν:
- Διαθέτετε ήδη υπάρχον ηλιακό σύστημα PV
- Σχεδιάζετε να προσθέσετε αποθήκευση ενέργειας σε μπαταρία αργότερα
- Το έργο απαιτεί ευέλικτη επέκταση
- Το έργο είναι εμπορικό, βιομηχανικό ή κλίμακας κοινής ωφέλειας
Γιατί τα συστήματα με σύζευξη AC είναι δημοφιλή σε μεγάλα έργα αποθήκευσης ενέργειας
Για εμπορικές εφαρμογές και εφαρμογές κοινής ωφέλειας, τα συστήματα αποθήκευσης ενέργειας με σύζευξη AC έχουν γίνει όλο και πιο κοινά, επειδή απλοποιούν την ενσωμάτωση με υπάρχουσες υποδομές δικτύου και μεγάλους ηλιακούς σταθμούς.
Η αρχιτεκτονική με σύζευξη AC διευκολύνει επίσης την ανεξάρτητη κλιμάκωση της χωρητικότητας της μπαταρίας από τη χωρητικότητα παραγωγής ηλιακής ενέργειας.
Η Bluesun παρέχει λύσεις αποθήκευσης ενέργειας με σύζευξη AC μεγάλης κλίμακας για εμπορικές και βιομηχανικές εφαρμογές, συμπεριλαμβανομένων:
- Σύστημα αποθήκευσης ενέργειας με σύζευξη AC 1MW / 2MWh
- Σύστημα αποθήκευσης ενέργειας με σύζευξη AC 2MW / 4MWh
Αυτά τα συστήματα είναι σχεδιασμένα για περικοπή αιχμών, εφεδρική τροφοδοσία, ενσωμάτωση ανανεώσιμων πηγών, εφαρμογές μικροδικτύων και διαχείριση ενέργειας κλίμακας κοινής ωφέλειας.
Τελικές σκέψεις
Δεν υπάρχει μία μοναδική «βέλτιστη» λύση μεταξύ συστημάτων με σύζευξη AC και συστημάτων με σύζευξη DC.
Η ιδανική αρχιτεκτονική εξαρτάται από τον τύπο του έργου, το στάδιο εγκατάστασης, το μέγεθος του συστήματος, τους στόχους απόδοσης και τις απαιτήσεις μελλοντικής επέκτασης.
Για νέα οικιακά έργα, τα συστήματα με σύζευξη DC συχνά παρέχουν καλύτερη απόδοση και χαμηλότερο κόστος υλικού. Για έργα αναβάθμισης και αποθήκευσης μεγάλης κλίμακας σε εμπορικές εφαρμογές, τα συστήματα με σύζευξη AC συνήθως προσφέρουν μεγαλύτερη ευελιξία και δυνατότητα κλιμάκωσης.
Η κατανόηση αυτών των διαφορών νωρίς στη διαδικασία σχεδιασμού μπορεί να βοηθήσει στη βελτίωση της απόδοσης του συστήματος, στη μείωση της πολυπλοκότητας της εγκατάστασης και στη μεγιστοποίηση της μακροπρόθεσμης αξίας του έργου.
