Arquitectura acoplada a CA
Los inversores PV y el PCS de batería se conectan a través del bus de CA.
1MW / 2MWh Sistema de almacenamiento de energía acoplado a AC
ACOPLADO A CA ESS
Almacenamiento solar y en baterías refrigeradas por líquido para autoconsumo, recorte de picos y desplazamiento de energía.
1MWPotencia AC nominalClase 2MWhAlmacenamiento en bateríasAcoplado a CAArquitectura del sistema
Descripción general del sistema
Solar + almacenamiento en megavatios con acoplamiento a CA
La propuesta Bluesun 1MW / 2MWh integra generación solar y almacenamiento en baterías refrigerado por líquido en un bus de AC, con coordinación EMS en todo el sistema.
Diseñado para instalaciones comerciales e industriales que buscan utilizar más energía solar in situ, desplazar la energía almacenada a periodos de mayor demanda y gestionar la demanda punta.
Almacenamiento refrigerado por líquido
Los armarios modulares 125kW / 261kWh controlan la temperatura de la batería.
Recorte de picos y desplazamiento de energía
Almacene energía durante los periodos de menor demanda para utilizarla posteriormente.
Coordinación del EMS
Monitorización y comunicación del sistema entre equipos conectados.
Configuración del sistema
Qué incluye el sistema
Conversión de potencia, almacenamiento en baterías y equipos auxiliares coordinados.

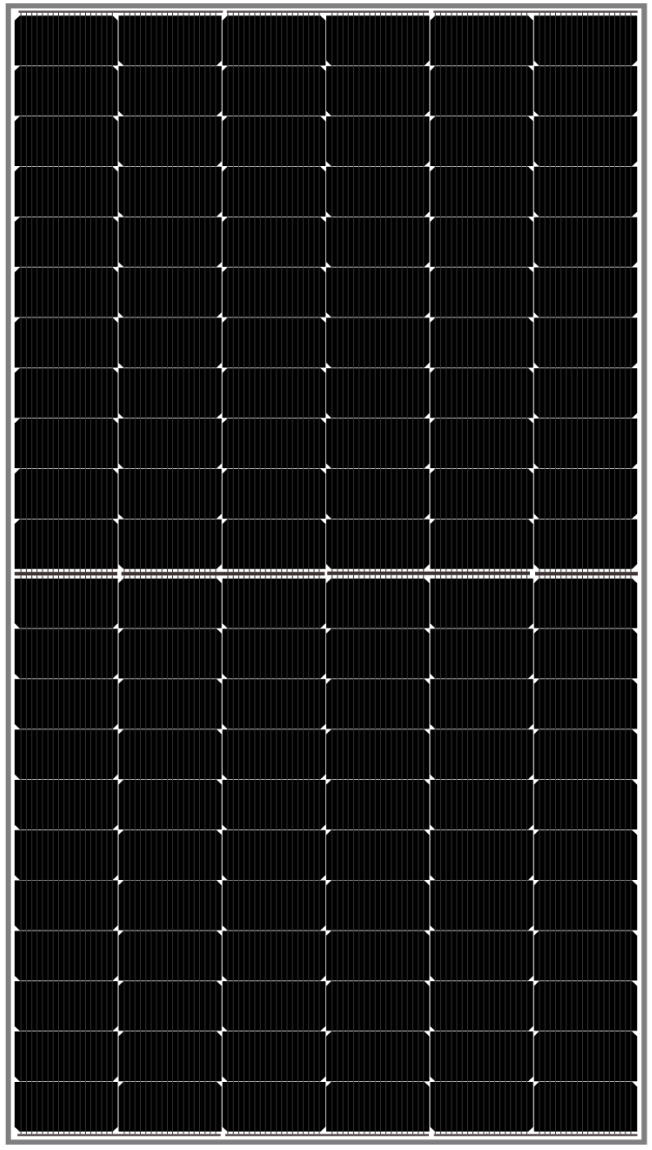

Módulos PV
610W TOPCon1,638 módulos · 999.18kWp

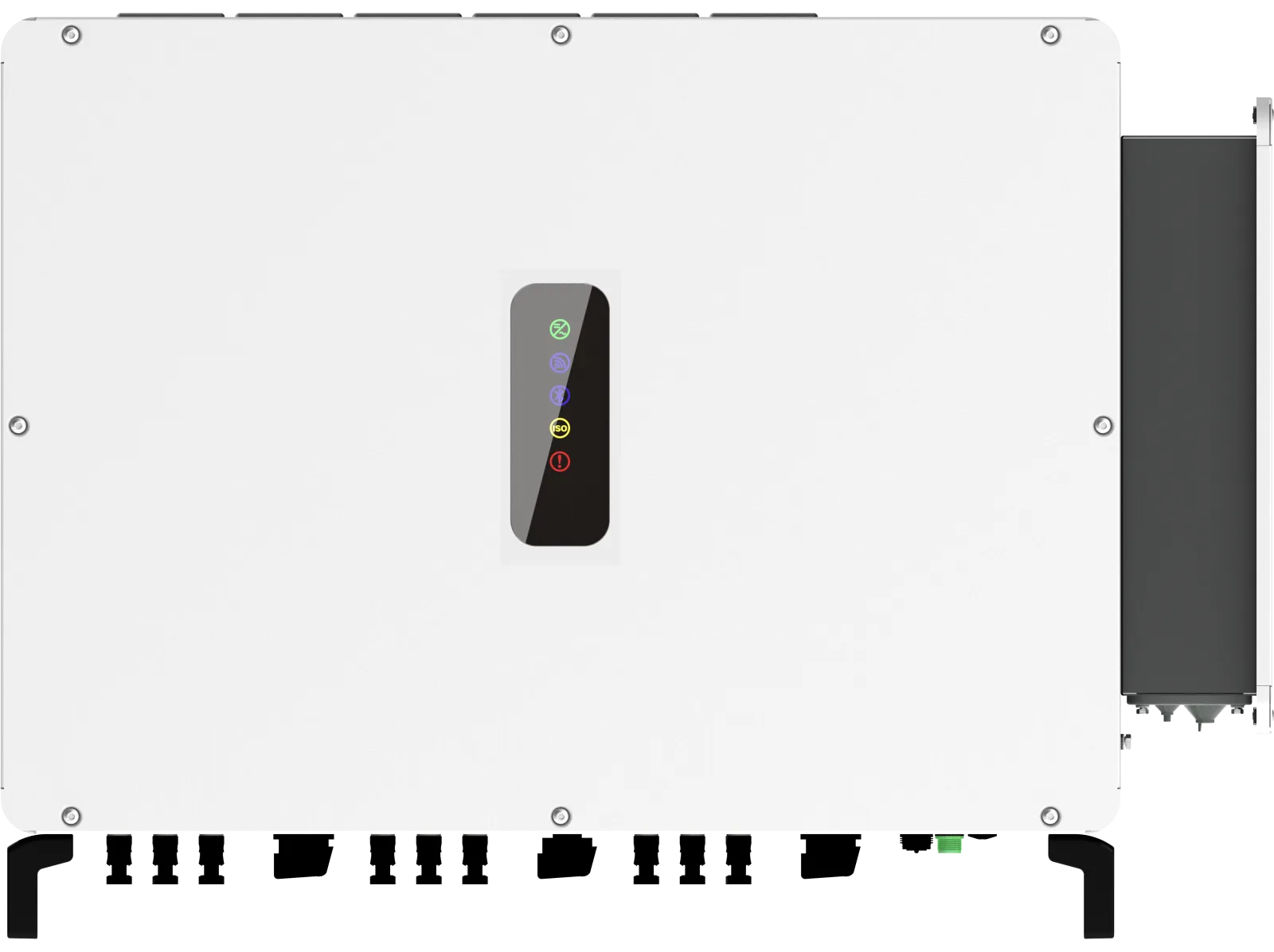

PV inversores string
BSM125K-B8 × 125kW

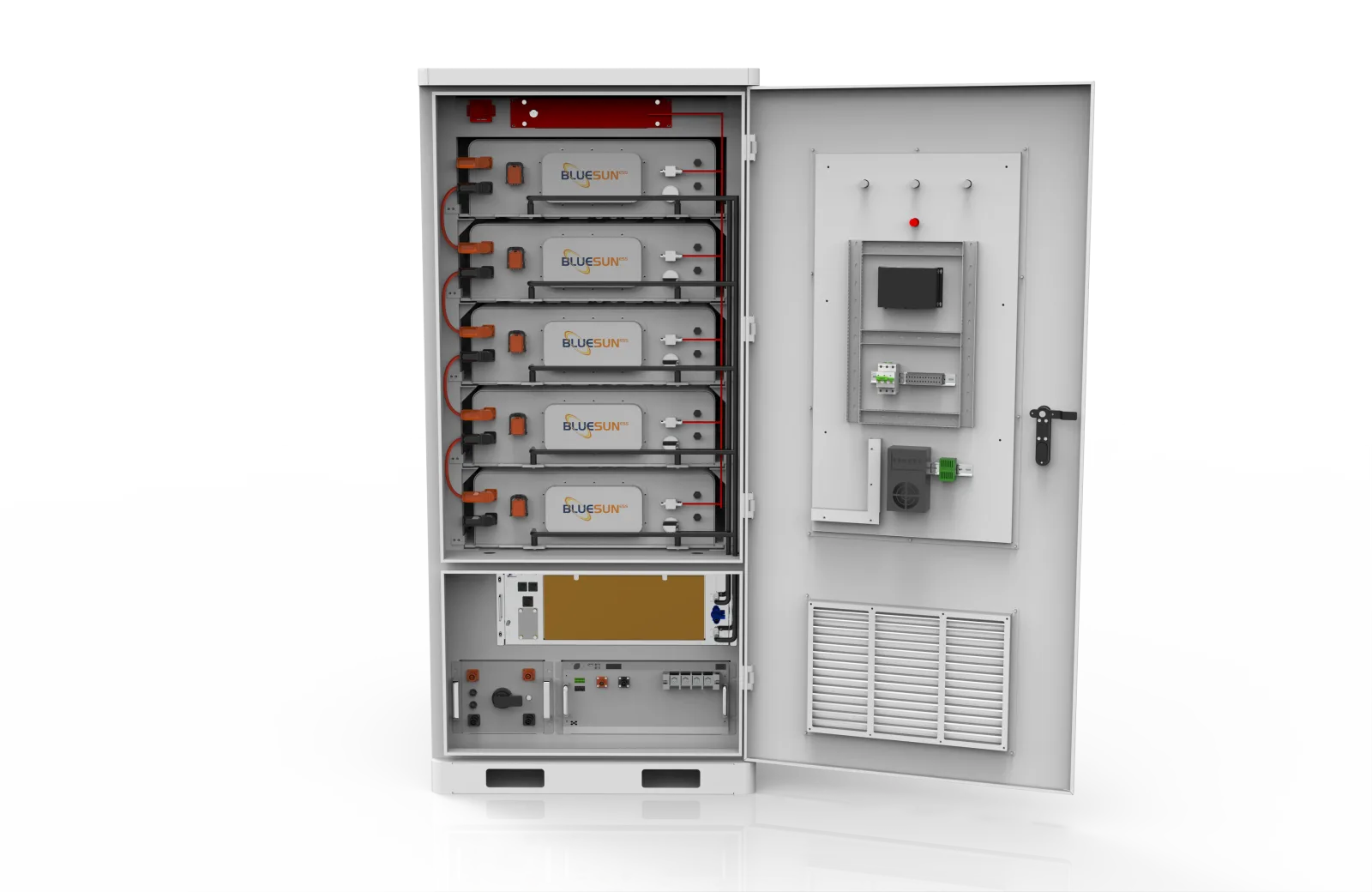

Armarios ESS refrigerados por líquido
125kW / 261kWh8 armarios · 1MW PCS en totalVer armario ESS →PV combinadores y montaje
8 cajas de combinación · 1 kit de montaje
Protección y refrigeración del armario
BMS, control de alta tensión, refrigeración líquida y protección contra incendios
EMS y medición
Comunicación del sistema Modbus TCP / RTU
Ver configuración completa +
- PV módulos · 1,638 × 610W
- TOPCon modules; calculated array rating 999.18kWp.
- Inversores string PV · 8 × 125kW
- BSM125K-B; 1MW combined nominal PV inverter output.
- Cajas combinadoras DC · 8
- 12 inputs / 12 outputs as listed in the proposal.
- PV Montaje · 1 juego
- Final mounting design depends on the site.
- Armarios ESS · 8 × 125kW / 261kWh
- Eight cabinets shown in the schematic; 1MW combined PCS power and calculated 2088kWh rated battery energy.
- Módulos de batería por armario · 5 × 166.4V 314Ah
- Lithium battery modules including BMS.
- Control de alta tensión por armario · 1
- High-voltage control box.
- PCS por armario · 1 × 125kW
- Bidirectional power conversion.
- Refrigeración por armario · 1
- Liquid cooling unit.
- Protección contra incendios por armario · 1 juego
- Integrated fire protection system.
- EMS y medición · Según el diseño del proyecto
- EMS master and equipment communication shown in the schematic.
- Transformador y conexión a red · Según el diseño del proyecto
- Transformer shown in the schematic; rating and supply scope require project confirmation.

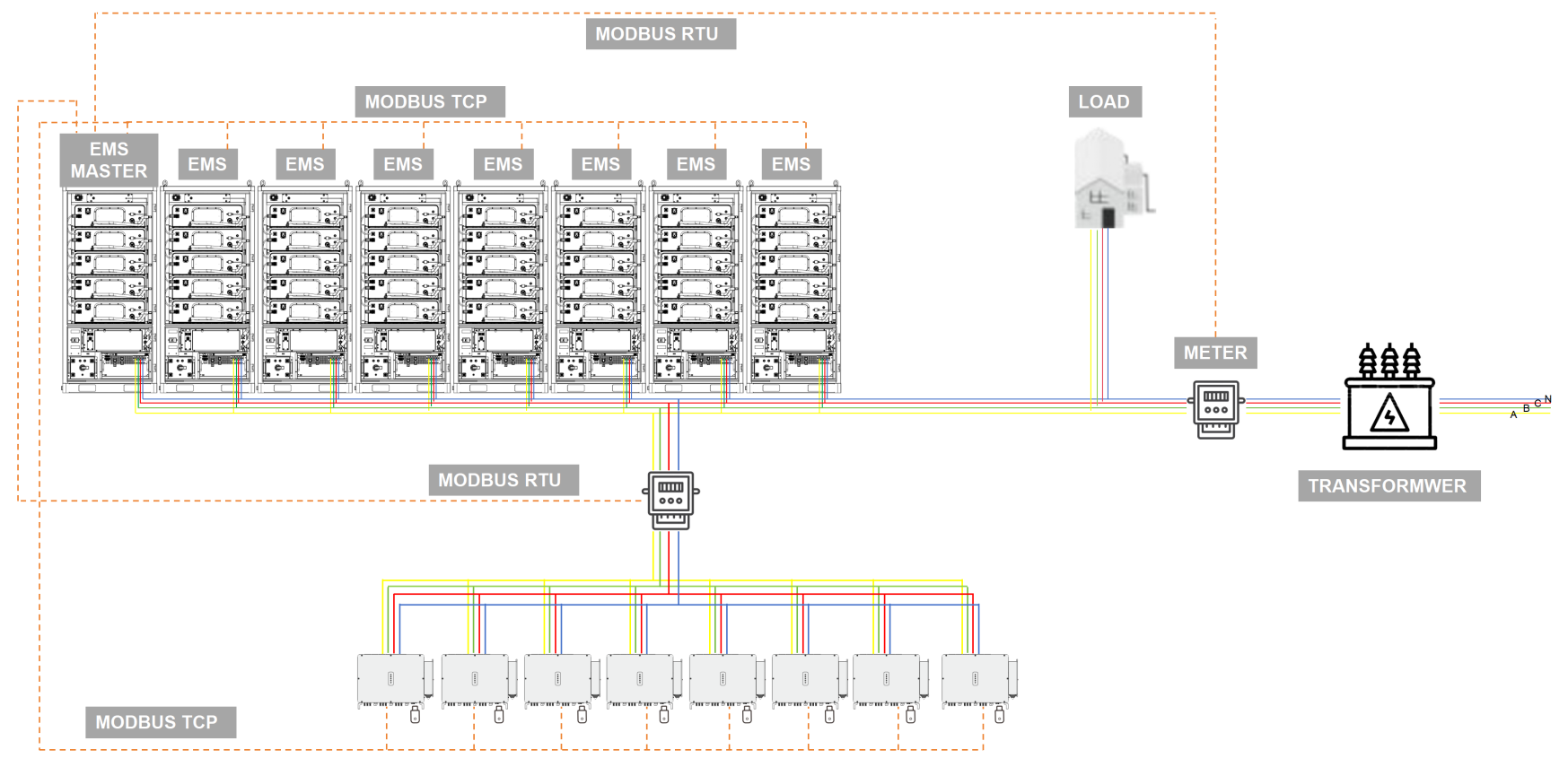

Arquitectura del sistema
Cómo funciona el sistema acoplado a CA
Los PV inversores y los armarios de almacenamiento comparten el bus de CA, con comunicación EMS, medición y un transformador que conecta el sistema a las cargas de la instalación y a la red.
Esquema de la propuesta de sistema suministrada. Las líneas discontinuas muestran la comunicación Modbus. El diseño eléctrico final y el alcance de los equipos dependen del proyecto.
Especificaciones técnicas
Especificaciones del sistema 1MW / 2MWh
Configuración y especificaciones del sistema para cada inversor PV y armario de almacenamiento.
- Arquitectura
- AC-coupled solar + storage
- Clase nominal del sistema
- 1MW / 2MWh
- Array PV
- 1,638 × 610W = 999.18kWp
- Salida del inversor PV
- 8 × 125kW = 1MW
- Disposición de armarios ESS
- 8 × 125kW / 261kWh (schematic)
- Energía nominal de batería calculada
- 2088kWh (8 × 261kWh)
- Tensión del sistema de CA
- 400V
- Distinción de capacidad
- Rated battery energy is not guaranteed usable AC energy
- Funciones
- Solar self-consumption, peak shaving and energy shifting
- Comunicación
- Modbus TCP / RTU shown in schematic
- Modelo
- BSM125K-B
- Cantidad
- 8
- Potencia CA nominal por unidad
- 125kW
- Tensión de CA nominal
- 230/400V
- Frecuencia de red
- 50 / 60Hz
- Tensión CC máxima
- 1100V
- Rango MPPT
- 200–1000V
- MPPT / strings por MPPT
- 8 / 2
- Corriente máxima de entrada por MPPT
- 40A
- Eficiencia máxima
- 98.7%
- Dimensiones
- 965 × 700 × 355mm
- Peso
- 85kg
- Especificaciones a continuación
- Per 125kW / 261kWh cabinet
- Configuración de la batería
- 1P260S
- Energía nominal de la batería
- 261kWh
- Tensión CC nominal
- 832V
- Rango de tensión CC
- 728–936V
- Corriente nominal / máxima de la batería
- 157A / 314A
- Potencia AC nominal
- 125kW
- Tensión nominal de CA
- 230/400V
- Frecuencia de red
- 50 / 60Hz
- Grado de protección
- IP66
- Refrigeración
- Liquid cooling
- Dimensiones
- 1005 × 1320 × 2200mm
- Peso
- 2.5t
- Comunicación de la batería
- CAN
Proyectos reales
Proyectos relacionados de energía solar y almacenamiento
Explore otras instalaciones solares y de almacenamiento Bluesun. Cada proyecto tiene su propia configuración del sistema.
Proyecto destacadoMadagascar
Madagascar · 2025
Explorar proyecto →
Proyecto de energía solar 630 KW / 2 MWh
Despliegue del proyecto de energía solar + almacenamiento de energía Bluesun en Madagascar, completado en 2025, centrado en un rendimiento energético limpio, fiable y a largo plazo.
630 KWTamaño PV
2 MWhCapacidad de almacenamiento
Proyecto de energía solar + almacenamiento de energía
Rumanía · 2026
Explorar proyecto →
Proyecto de energía solar 125 KW / 261 KWh
125 KWTamaño PV
261 KWhCapacidad de almacenamiento
Proyecto de energía solar + almacenamiento de energía
Países Bajos · 2026
Explorar proyecto →
50 KW / 100 KWh Proyecto de energía solar
50 KWTamaño PV
100 KWhCapacidad de almacenamiento
Proyecto de energía solar + almacenamiento de energía
Recursos del producto
Documentación técnica
Descargue la propuesta pública de sistema 12-page con configuración, esquema y especificaciones de los componentes.
Preguntas frecuentes del producto
Resolvemos sus preguntas.
Detalles clave de la propuesta de sistema acoplado en CA suministrada.
¿Qué significa el acoplamiento en CA en este sistema?+
Los inversores de string PV y los sistemas de conversión de potencia de batería se conectan en un bus de CA compartido. La comunicación EMS coordina los equipos conectados.
¿Qué incluye la propuesta?+
La propuesta incluye 1,638 módulos PV, ocho inversores 125kW PV, ocho cajas de combinación, estructura de montaje y armarios ESS refrigerados por líquido. El esquema muestra ocho armarios de almacenamiento, medición y comunicación EMS. El alcance final del suministro se confirma para cada proyecto.
¿2MWh es la energía CA utilizable?+
No. 2MWh identifica la clase del sistema. Ocho armarios 261kWh proporcionan una energía nominal de batería calculada de 2088kWh. La energía CA utilizable depende de los límites de funcionamiento, las pérdidas de conversión, el estado de la batería y el diseño de proyecto acordado.
¿Cuánta generación solar se especifica?+
La lista de equipos especifica 1,638 módulos con una potencia nominal de 610W cada uno, equivalente a 999.18kWp, con ocho inversores de string 125kW conectados a la red.
¿Qué armario de almacenamiento utiliza el sistema?+
La propuesta especifica armarios 125kW / 261kWh refrigerados por líquido con módulos de batería, control de alta tensión, PCS, refrigeración y protección contra incendios.
¿Qué funciones de gestión de energía se admiten?+
La propuesta describe autoconsumo solar y reducción de picos / llenado de valles: almacenar energía cuando esté disponible o durante periodos de menor precio y descargarla cuando sea necesario.
¿Esta propuesta garantiza el funcionamiento fuera de red?+
La especificación del armario incluye valores nominales de CA fuera de red, pero el funcionamiento en isla y las prestaciones de transición de todo el sistema dependen del diseño eléctrico del proyecto y de los equipos de protección y control. Deben confirmarse para la instalación.
