Una puesta a tierra adecuada es una de las medidas de seguridad más importantes en los sistemas fotovoltaicos. Un sistema de puesta a tierra fiable ayuda a proteger los equipos solares frente a impactos de rayo, sobretensiones eléctricas, corrientes de fuga y paradas inesperadas del inversor.
A medida que las instalaciones fotovoltaicas siguen expandiéndose en todo el mundo, el diseño de la puesta a tierra se ha vuelto esencial para garantizar el funcionamiento seguro de un sistema de energía solar, especialmente en zonas con tormentas eléctricas frecuentes y condiciones meteorológicas inestables.
Índice de contenidos
- Por qué importa la puesta a tierra
- Puesta a tierra de los paneles solares
- Puesta a tierra del inversor
- Puesta a tierra de la caja de distribución
- Riesgos de una puesta a tierra incorrecta
- Errores comunes de puesta a tierra
- Preguntas frecuentes
Por qué importa la puesta a tierra en los sistemas fotovoltaicos
Los sistemas fotovoltaicos funcionan a la intemperie durante todo el año y están expuestos de forma continua a impactos de rayo, sobretensiones, humedad y estrés ambiental. Sin una puesta a tierra adecuada, los fallos eléctricos pueden dañar los equipos y generar graves riesgos de seguridad.
La puesta a tierra proporciona una vía segura para que la corriente de falta y la energía de las sobretensiones fluyan hacia el terreno, lo que ayuda a reducir el impacto de los rayos y mejora la protección eléctrica de todo el sistema.

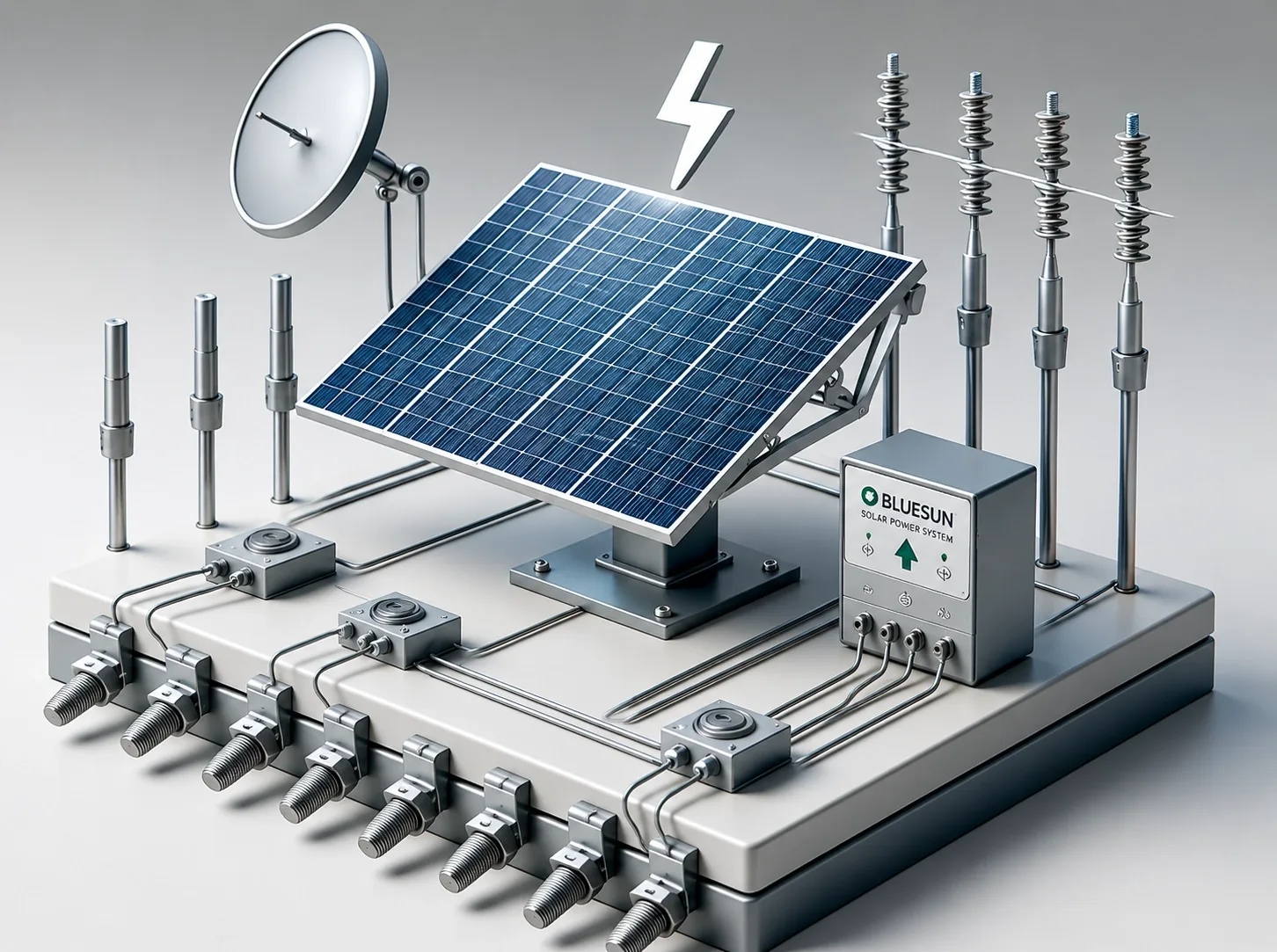

Estructura típica de puesta a tierra y protección contra rayos para sistemas de energía solar fotovoltaica.
Importante:Un diseño eficaz de la puesta a tierra ayuda a reducir los riesgos eléctricos, proteger los equipos y mejorar la seguridad general del sistema fotovoltaico.
Puesta a tierra de los paneles solares
Puesta a tierra del marco
Los marcos de los paneles solares suelen estar fabricados con aleación de aluminio con recubrimientos protectores superficiales. Una puesta a tierra adecuada del marco requiere conectar los orificios de puesta a tierra del marco del módulo directamente a la estructura de montaje para garantizar una conductividad eléctrica estable.
Una puesta a tierra fiable del marco ayuda a reducir la corriente de fuga y mejora el rendimiento de la protección contra rayos en todo el conjunto fotovoltaico.
Puesta a tierra de los soportes
Los sistemas de puesta a tierra suelen utilizar pletina de acero galvanizado, picas de tierra de cobre o conductores de acero recubierto de cobre. En la mayoría de los proyectos fotovoltaicos, la resistencia de puesta a tierra debe mantenerse por debajo de 4Ω para garantizar una protección contra rayos eficaz.
En zonas con alta resistividad del terreno, pueden ser necesarios materiales adicionales de mejora de la puesta a tierra para mejorar la conductividad.
Puesta a tierra del inversor
Puesta a tierra funcional
La puesta a tierra funcional conecta el terminal PE del inversor al sistema de distribución, garantizando una referencia de tensión estable y reduciendo las interferencias electromagnéticas durante el funcionamiento.
Puesta a tierra de protección
La puesta a tierra de protección garantiza que la carcasa del inversor mantenga el potencial de tierra, lo que ayuda a reducir el riesgo de descarga eléctrica y de daños en los equipos durante fallos eléctricos o impactos de rayo.
En muchos sistemas fotovoltaicos, la puesta a tierra del inversor comparte la misma red de puesta a tierra que la caja de distribución y el sistema de protección contra rayos.
Puesta a tierra de la caja de distribución
Dispositivos de protección contra sobretensiones
Los dispositivos de protección contra sobretensiones (SPD) instalados dentro de la caja de distribución ayudan a proteger los sistemas fotovoltaicos frente a sobretensiones transitorias causadas por impactos de rayo o maniobras de conmutación.
Cuando la tensión de sobretensión supera el umbral de protección, el SPD redirige de forma segura la energía excesiva hacia el sistema de puesta a tierra.
Puesta a tierra estructural
Todos los componentes metálicos del interior de la caja de distribución deben conectarse de forma segura al sistema de puesta a tierra para mantener la continuidad eléctrica y mejorar el rendimiento global de la protección.
Riesgos de una puesta a tierra incorrecta
Una puesta a tierra incorrecta puede provocar fallos del inversor, interrupciones de la comunicación, fallos de los SPD, fugas eléctricas y daños en los equipos durante la actividad tormentosa.
Una puesta a tierra deficiente también puede aumentar la frecuencia de mantenimiento y reducir la seguridad operativa a largo plazo de los sistemas fotovoltaicos.
Errores comunes de puesta a tierra en sistemas fotovoltaicos
Alta resistencia de puesta a tierra
Una resistencia de puesta a tierra que supera el rango recomendado reduce la eficacia de la disipación de sobretensiones y de la protección contra rayos.
Conexiones de puesta a tierra flojas
Las conexiones de puesta a tierra deficientes entre los marcos de los paneles solares, las estructuras de montaje y los conductores de tierra pueden generar condiciones eléctricas inestables.
Cableado incorrecto de los SPD
Una instalación incorrecta de los dispositivos de protección contra sobretensiones puede impedir que el sistema de puesta a tierra redirija de forma segura la energía de las sobretensiones durante los impactos de rayo.
Cables de puesta a tierra dañados
Los cables de puesta a tierra corroídos o expuestos pueden reducir gradualmente la fiabilidad de la puesta a tierra y aumentar los riesgos de seguridad eléctrica.
