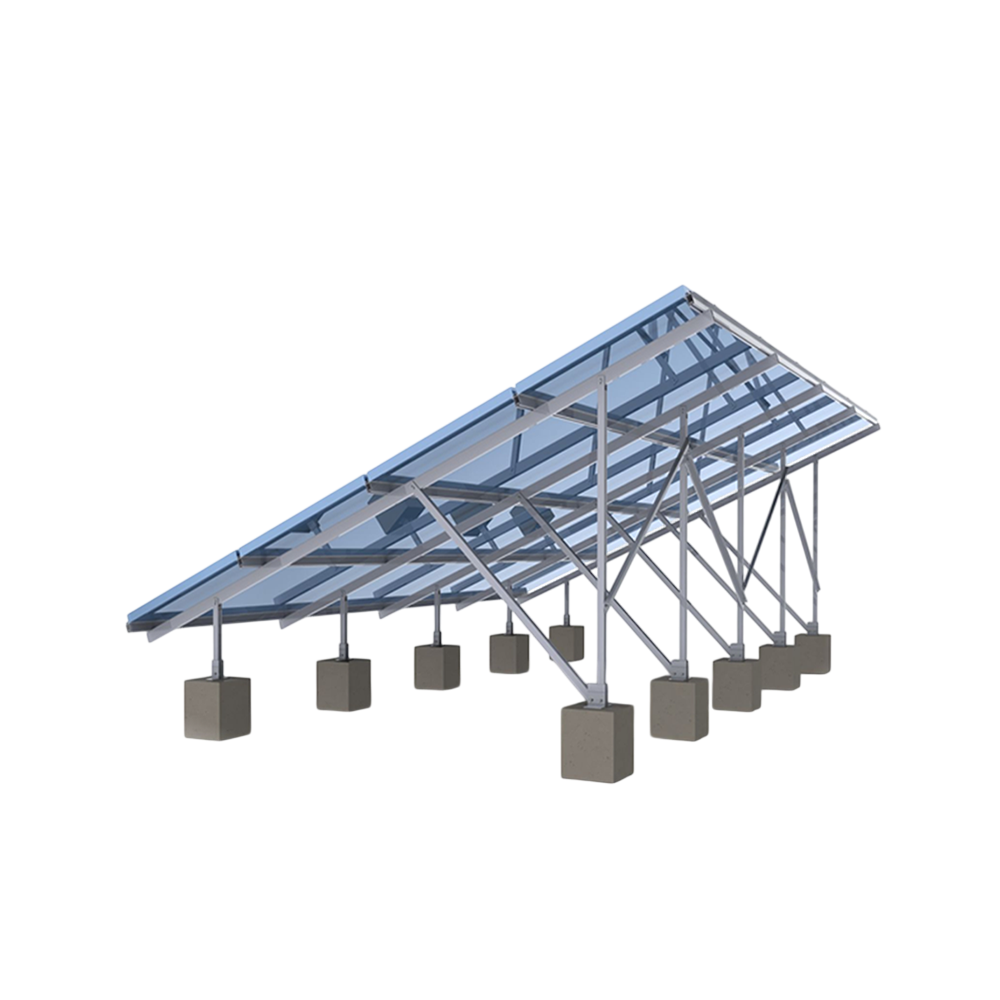

التركيب الأرضي
هياكل من الفولاذ والألومنيوم مع قواعد خرسانية أو براغي أرضية.
أنظمة تركيب الطاقة الشمسية للمشاريع الأرضية وعلى الأسطح
سلسلة تركيب الطاقة الشمسية
حلول تركيب من الفولاذ والألومنيوم للمصفوفات الأرضية، والأسطح المستوية والمائلة، ومظلات السيارات، والمواقع الزراعية. يجب مطابقة الهيكل والملحقات وتخطيط الوحدات مع ظروف التركيب.
أرضيفولاذ وألومنيومأسطحأسطح مستوية ومائلةملائم للمشروعالهيكل والملحقات
تركيب الطاقة الشمسية
الهيكل المناسب لكل تركيب
حلول تركيب من الفولاذ والألومنيوم للمصفوفات الأرضية، والأسطح المستوية والمائلة، ومظلات السيارات، والمواقع الزراعية. يجب مطابقة الهيكل والملحقات وتخطيط الوحدات مع ظروف التركيب.
يتضمن الكتالوج تركيبًا أرضيًا، وهياكل أسطح مثقلة وثلاثية الأرجل، وحلول أسطح القرميد والمعدن، ومظلات السيارات، وتركيبًا زراعيًا وشرفات. يتم اختيار القضبان والمشابك والخطافات والأساسات كتجميعة متوافقة.
تركيب الأسطح
خيارات أسطح مثقلة وثلاثية الأرجل وقرميدية ومعدنية لأسطح مختلفة.
مكونات متوافقة
قضبان وموصلات ومشابك وحدات ومثبتات مختارة للتجميعة.
تصميم خاص بالموقع
تخطيط وفحوصات هيكلية بناءً على ظروف الرياح والثلوج والتضاريس والسطح المحلية.
تكامل النظام
الهيكل وملحقات التثبيت والإكسسوارات
اختر المكونات المتوافقة للموقع ونظام التثبيت المختار.

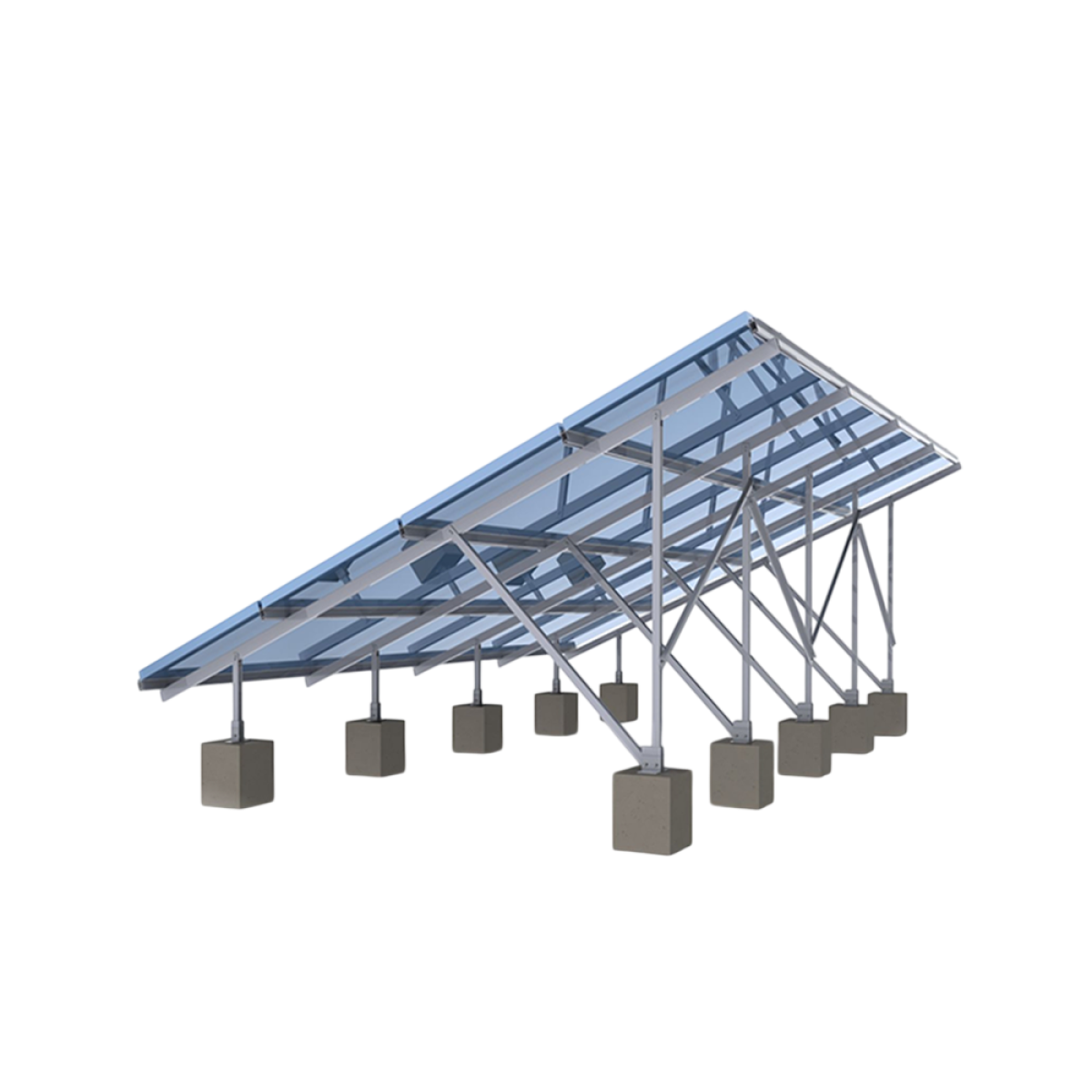

هيكل التثبيت والمكونات
القضبان · الدعامات · المشابك · الأساساتاضبط الهيكل وفق أبعاد الوحدة وظروف الموقع وطريقة التركيب.ظروف الموقع
تقييم السطح أو الأرض
توافق الوحدة
الأبعاد ومناطق التثبيت بالمشابك
التصميم الإنشائي
فحوصات الرياح والثلوج والأساسات
عرض نطاق المكونات +
- هيكل الدعم · النظام المختار
- Steel or aluminum members, posts and bracing as specified.
- القضبان والموصلات · حسب التخطيط
- Match rail spans and connections to the engineered layout.
- مشابك الوحدة · حسب الوحدة
- Match frame thickness and approved module clamping zones.
- الأساسات أو ملحقات السطح · حسب الموقع
- Concrete bases, ground screws, hooks or clamps according to the selected system.
- المثبتات ومكونات التأريض · حسب التصميم
- Specify compatible fasteners, bonding and cable management.
اختيار النظام
خيارات التثبيت والبيانات الفنية
قارن بيانات الكتالوج الخاصة بكل نظام. يعتمد التصميم الإنشائي النهائي ومدى ملاءمة الأساسات أو السطح على ظروف المشروع.
- المتغيرات
- Steel / aluminum
- التركيب
- Ground
- التأسيس
- Concrete base or ground screw
- زاوية الميل
- 0–60°
- حمل الرياح وفق الكتالوج
- 60 m/s
- حمل الثلج وفق الكتالوج
- 1.6 kN/m²
- مادة الهيكل الفولاذي
- S355 / Q235
- مادة الهيكل الألومنيوم
- Anodized AL6005-T5
- المثبتات
- SUS304
- توافق الوحدات
- Framed or frameless; portrait or landscape, subject to clamp selection
- ضمان الكتالوج
- 15 years
- ملاحظة التصميم
- Catalog ratings are system-specific references. Final spans, foundations and loads require project design.
- الحلول
- Ballasted Roof Mounting I / II; tripod systems
- تركيب Ballasted I
- Flat roof / ground, concrete base
- خيارات ميل Ballasted I
- 5° / 10° / 15° / 20° / 25° / 30°
- حمل الرياح لـ Ballasted I
- 40 m/s
- حمل الثلج لـ Ballasted I
- 2.0 kN/m²
- مواد Ballasted I
- Anodized AL6005-T5; SUS304 fasteners
- تخطيط وحدات Ballasted I
- Framed modules, landscape
- ضمان Ballasted I
- 15 years
- فحوصات المشروع
- Roof load capacity, ballast layout, waterproofing, drainage and wind uplift
- متغيرات السطح المسطح الأخرى
- See the catalog for Ballasted II and tripod details; do not apply Ballasted I ratings to other variants.
- خيارات السقف القرميدي
- Tile, flat tile, slate and asphalt shingle roofs; matched roof hooks
- ميل السقف القرميدي
- 5–45°
- الرياح / الثلج للسقف القرميدي
- 60 m/s / 2.0 kN/m²
- خيارات السقف المعدني
- Trapezoidal, standing seam and corrugated roofs; matched clamps or attachments
- ميل السقف المعدني
- 5–45° for the main metal-roof system
- سطح معدني رياح / ثلج
- 60 m/s / 1.6 kN/m² for the main metal-roof system
- المواد الرئيسية
- Anodized AL6005-T5 and SUS304 fasteners
- اتجاه الوحدة
- Portrait or landscape
- ضمان البلاط الرئيسي / السقف المعدني
- 15 years
- ملاحظة النسخة
- Wavy roof clamps and adjustable-leg variants have separate specifications in the catalog.
- مظلة سيارات
- Aluminum carport mounting with several structural layouts
- الزراعة
- Elevated mounting for agricultural applications
- شرفة
- Adjustable and vertical arrangements; select for the supporting structure
- الممرات والأسوار
- Roof walkways, bifacial solar fencing and customized fence options
- ملحقات
- Ground screws, cable clips and grounding clips
- نطاق المواصفات
- Check the individual catalog page. Materials, loads, angles and warranty vary by solution.
- معلومات الموقع
- Location, terrain or roof type, dimensions and installation height
- معلومات الوحدة
- Module dimensions, frame thickness, weight and approved clamp zones
- الأحمال البيئية
- Project wind and snow requirements and exposure conditions
- معلومات الأساس
- Soil data for ground mounting; roof structure and allowable loads for roof systems
- معلومات التخطيط
- Array size, tilt, orientation, row spacing and access routes
- وثائق التصميم
- Final structural drawings, attachment details and bill of materials for the project
موارد المنتج
كتالوج نظام التثبيت
كتالوج 19-page الكامل الذي يغطي عائلات التثبيت، وتفاصيل المكونات، ورسوم التركيب التوضيحية، ومراجع المشاريع.
الأسئلة الشائعة حول المنتج
إجابات على أسئلتك.
اختيار النظام، والملحقات، ومتطلبات المشروع.
أي نظام تثبيت يجب أن أختار؟+
ابدأ بسطح التركيب. يمكن لمشاريع الأرض استخدام هياكل من الفولاذ أو الألومنيوم؛ وقد تستخدم الأسطح المستوية أنظمة تثبيت بالثقل أو ترتيبات ثلاثية الأرجل؛ وتتطلب الأسطح القرميدية والمعدنية مرفقات متوافقة. أكّد الهيكل والأحمال الخاصة بالموقع المحدد.
هل يمكن استخدام تصنيفات الرياح والثلوج نفسها لكل نظام؟+
لا. تختلف التصنيفات بين الأنظمة. على سبيل المثال، يسرد الكتالوج 60 m/s و1.6 kN/m² للهياكل الأرضية، بينما يسرد Ballasted I 40 m/s و2.0 kN/m². تعتمد الملاءمة النهائية على تصميم المشروع.
هل تتطلب أنظمة الأسطح اختراقات؟+
يعتمد ذلك على السطح وطريقة التثبيت. يمكن لحلول التثبيت بالثقل والمشابك المناسبة للتماس القائم أن تتجنب الاختراقات؛ وتستخدم أنظمة أخرى ملحقات تثبيت ثابتة بالسطح. يجب التحقق من حالة السطح والملاءمة الإنشائية.
هل تتوفر خيارات من الفولاذ والألومنيوم؟+
نعم. يشمل نطاق التركيب الأرضي خيارات الفولاذ S355/Q235 والألومنيوم المؤكسد AL6005-T5. المواد للمكونات الفردية والعائلات الأخرى مدرجة بشكل منفصل في الكتالوج.
هل الضمان متطابق عبر جميع المنتجات؟+
لا. تدرج العديد من الأنظمة الرئيسية ضمان 15-year، بينما تدرج بعض الإصدارات المحددة 10 سنوات. يُرجى الرجوع إلى النظام المحدد وعرض السعر.
ما المطلوب للحصول على عرض سعر للتركيب؟+
يرجى تقديم موقع التركيب، وتفاصيل السطح أو الأرض، وأبعاد الوحدات وكميتها، والتخطيط المقترح وزاوية الميل، ومتطلبات الرياح والثلوج المعمول بها.
استفسار عن المنتج
خطّط لهيكل تركيب الطاقة الشمسية
شارك موقع التركيب، وتفاصيل السطح أو الأرض، وأبعاد الوحدات وكميتها، وزاوية الميل، ومتطلبات الرياح والثلوج.
