أربعة متتبعات MPPT
حتى ثمانية سلاسل PV مع إدخال 40A لكل MPPT.

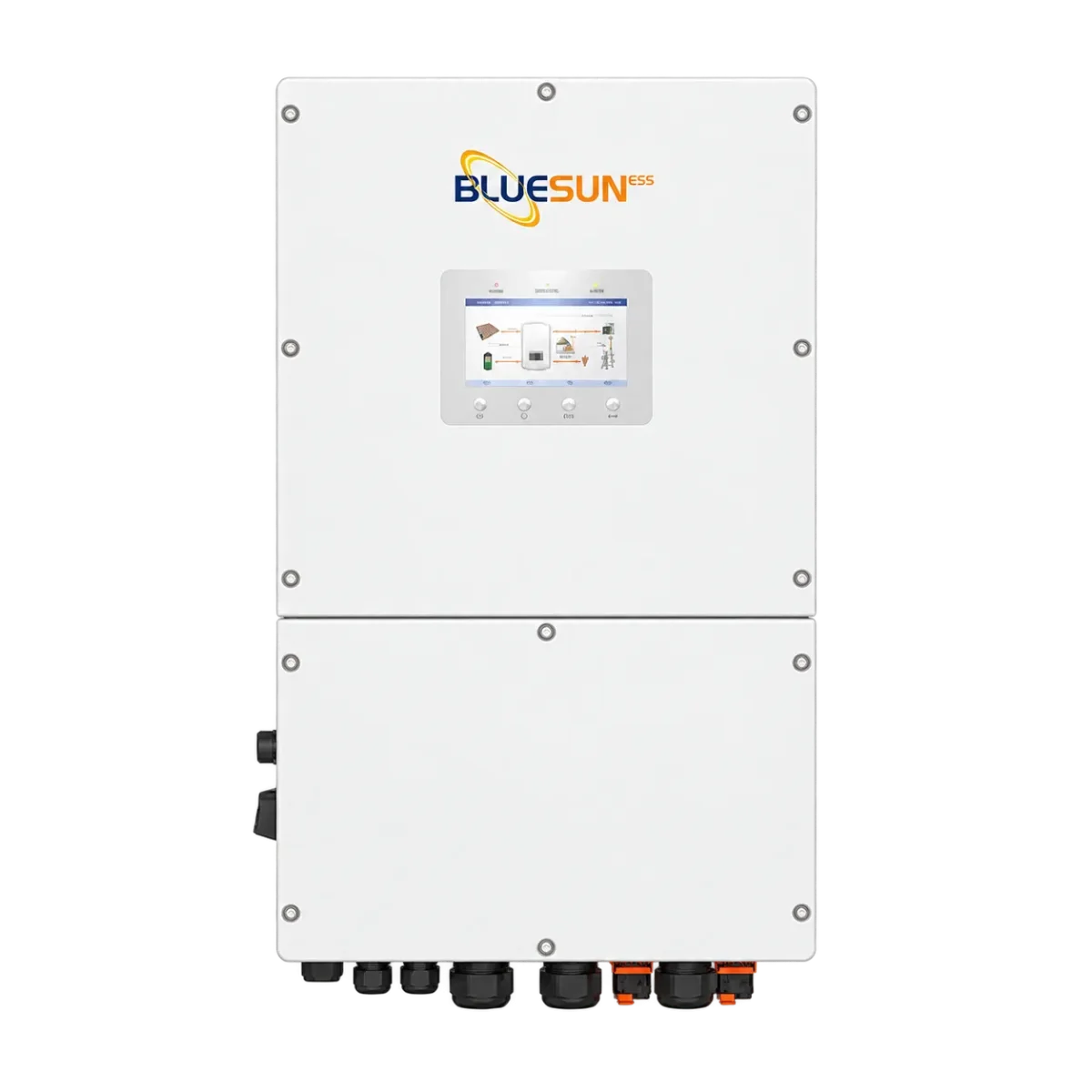

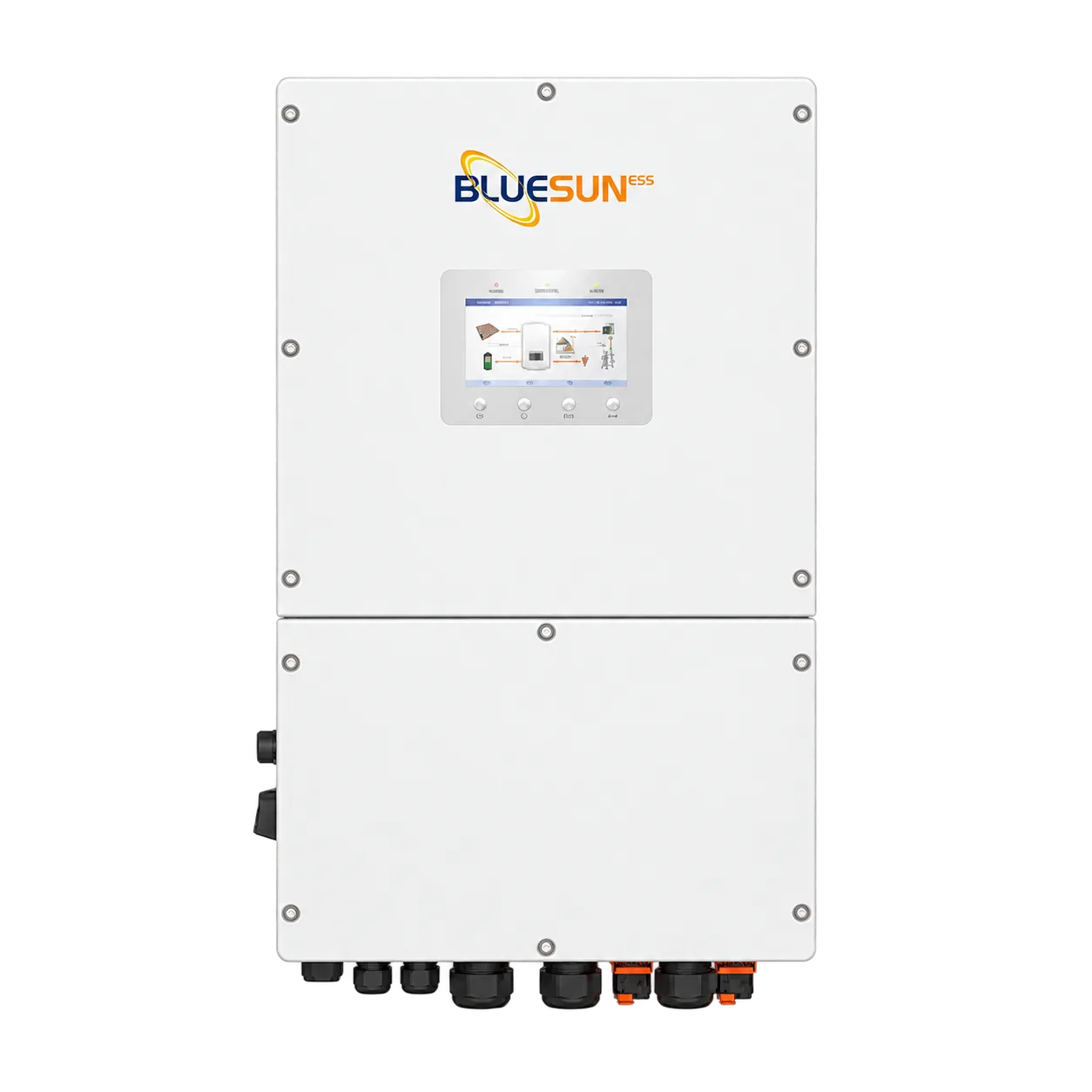

50kW عاكس هجين ثلاثي الطور
BSE50KH3
50kW عاكس هجين ثلاثي الطور عالي الجهد مع أربعة متتبعات MPPT، ومدخلي بطارية مستقلين، ونقل احتياطي أقل من 10ms.، وحماية IP66 لتركيبات الطاقة الشمسية والتخزين التجارية.
50kWالخرج المقنن4MPPT متتبعاتIP66درجة الحماية
نظرة عامة على العاكس
الطاقة الشمسية التجارية وتخزين الجهد العالي
50kW عاكس هجين ثلاثي الطور عالي الجهد مع أربعة متتبعات MPPT، ومدخلي بطارية مستقلين، ونقل احتياطي أقل من 10ms.، وحماية IP66 لتركيبات الطاقة الشمسية والتخزين التجارية.
نسّق توليد PV، وتخزين البطاريات المتوافق، وإمداد الشبكة، وأحمال النسخ الاحتياطي ضمن الحدود الكهربائية المنشورة.
مدخلي بطارية مزدوجان
منفذا بطارية يتم التحكم بهما بشكل مستقل، كل منهما مصنّف حتى 70A.
نسخ احتياطي سريع
خرج احتياطي 50kW مع تحويل أقل من 10ms؛ تحميل زائد 1.6× لمدة 2 ثانية.
التشغيل المتوازي
حتى ست وحدات لتطبيقات متصلة بالشبكة أو خارج الشبكة، وفقًا لورقة البيانات المرفقة.
تكامل النظام
PV، وتكامل البطارية والتيار المتردد التجاري
اختر المكونات الخارجية بما يتناسب مع الموقع والحدود الكهربائية للعاكس.
تكامل الطاقة الشمسية التجارية والبطاريات
BSE50KH3توليد PV، وتخزين الجهد العالي، وإمداد الشبكة، وأحمال النسخ الاحتياطي.خرج AC
50kW · ثلاثي الطور
واجهة البطارية
150–800V
مدخل PV
4 MPPT متتبعات
عرض نطاق العاكس +
- عاكس هجين · وحدة 1
- BSE50KH3
- بطارية · خارجية
- Compatible high-voltage battery and BMS within the published voltage, current and power limits.
- مصفوفة PV · خارجية
- 100kW recommended array; 96kW maximum usable PV input
- تركيب AC · حسب المشروع
- Grid, backup loads, protection and generator integration as applicable.
المواصفات الفنية
المواصفات الفنية
راجع خرج العاكس، ودخل PV، وواجهة البطارية، ومواصفات التركيب.
- الحد الأقصى الموصى به لمصفوفة PV
- 100kW
- الحد الأقصى لقدرة الإدخال PV القابلة للاستخدام
- 96kW
- أقصى جهد إدخال
- 1000V
- الجهد المقدر
- 600V
- جهد البدء
- 180V
- نطاق جهد MPPT
- 150–850V
- أقصى تيار دخل
- 4 × 40A
- أقصى تيار قصر الدائرة
- 4 × 60A
- MPPT / الحد الأقصى لسلاسل الإدخال
- 4 / 8
- نوع البطارية
- Lithium-ion
- نطاق جهد البطارية
- 150–800V
- أقصى قدرة شحن / تفريغ
- 55kW
- الحد الأقصى لتيار الشحن / التفريغ
- 70A × 2; parallel 140A input supported
- مدخلات البطارية
- 2
- أقصى قدرة لكل مدخل بطارية
- 40kW
- اتصال BMS
- CAN / RS485
- خرج الشبكة المقنن
- 50kW
- أقصى خرج ظاهري
- 50kVA
- جهد الشبكة المقنن
- 3/N/PE: 220/380V or 230/400V
- تردد الشبكة المقدر
- 50 / 60Hz
- تيار خرج الشبكة المقنن / الأقصى
- 76A / 72.2A (380V / 400V)
- معامل القدرة
- >0.99; adjustable 0.8 leading to 0.8 lagging
- THDi
- <3%
- أقصى تيار عبور AC
- 152A / 144.4A
- أقصى قدرة إدخال للمولد
- 50kW
- الخرج المقنن للنسخ الاحتياطي
- 50kW
- الحمل الزائد للنسخ الاحتياطي
- 1.6 × rated power for 2 seconds
- زمن التحويل للنسخ الاحتياطي
- <10ms
- THDv للنسخ الاحتياطي (حمل خطي)
- <2%
- الكفاءة القصوى / كفاءة EU
- 97.8% / 97.4%
- أقصى كفاءة من PV إلى البطارية
- 98.5%
- أقصى كفاءة من البطارية إلى/من AC
- 97.5%
- الأبعاد (العرض × الارتفاع × العمق)
- 530 × 880 × 290mm
- الوزن
- 73kg
- الطوبولوجيا
- Non-isolated
- الاستهلاك الذاتي الليلي
- <25W
- درجة حرارة التشغيل
- -25 to +60°C
- الرطوبة النسبية
- 0–95%
- درجة الحماية من الدخول
- IP66
- التبريد
- Intelligent redundant fan cooling
- أقصى ارتفاع
- 4000m
- الحماية من اندفاع الجهد
- DC Type II / AC Type II
- مفتاح DC مدمج
- Optional
- AFCI
- Yes; activation required
- العرض / التحكم (ورقة البيانات)
- LED + Bluetooth + app
- الاتصالات
- CAN / RS485 / Ethernet; optional Wi-Fi, cellular, LAN
- السلامة / EMC
- IEC/EN 62109-1/-2; IEC/EN 61000-6-1/-3
موارد المنتج
ورقة بيانات العاكس
ورقة البيانات الفنية الأصلية لـ BSE50KH3.
الأسئلة الشائعة حول المنتج
إجابات على أسئلتك.
توافق البطارية، ومدخل الطاقة الشمسية، وتشغيل النسخ الاحتياطي.
هل يمكن لـ BSE50KH3 العمل دون بطارية؟+
تدعم ورقة البيانات تشغيل العاكس المرتبط بالشبكة دون بطارية أثناء التشغيل المتصل بالشبكة.
ما سعة PV المدعومة؟+
الحد الأقصى الموصى به لحجم مصفوفة PV هو 100kW.، والحد الأقصى لطاقة إدخال PV القابلة للاستخدام هو 96kW؛ ويجب أيضًا مراعاة حدود الجهد والتيار.
ما واجهة البطارية التي يستخدمها؟+
مدخلا بطارية ليثيوم أيون مستقلان يدعمان 150–800V، وحتى 70A لكل مدخل. إجمالي الحد الأقصى لطاقة الشحن/التفريغ هو 55kW، مع حد 40kW لكل مدخل.
هل يدعم تشغيل المولد والتشغيل الاحتياطي؟+
تسرد ورقة البيانات 50kW كحد أقصى لإدخال المولد، وتحكمًا تلقائيًا في تشغيل/إيقاف المولد، وتحويلًا احتياطيًا أقل من 10ms.
استفسار عن المنتج
اختر العاكس الهجين الخاص بك
أخبرنا بسعة PV، وجهد البطارية، وتوصيل الشبكة، وأحمال النسخ الاحتياطي.
50kW عاكس هجين ثلاثي الطور
الطراز: BSE50KH3 الفئة: عاكس شمسي
