14.336kWh وحدات بطارية
تساهم كل وحدة 51.2V 280Ah LiFePO4 بمقدار 14.336kWh من الطاقة المقدرة في سلسلة البطاريات.
280Ah نظام بطارية رفّي عالي الجهد
BSM48280H

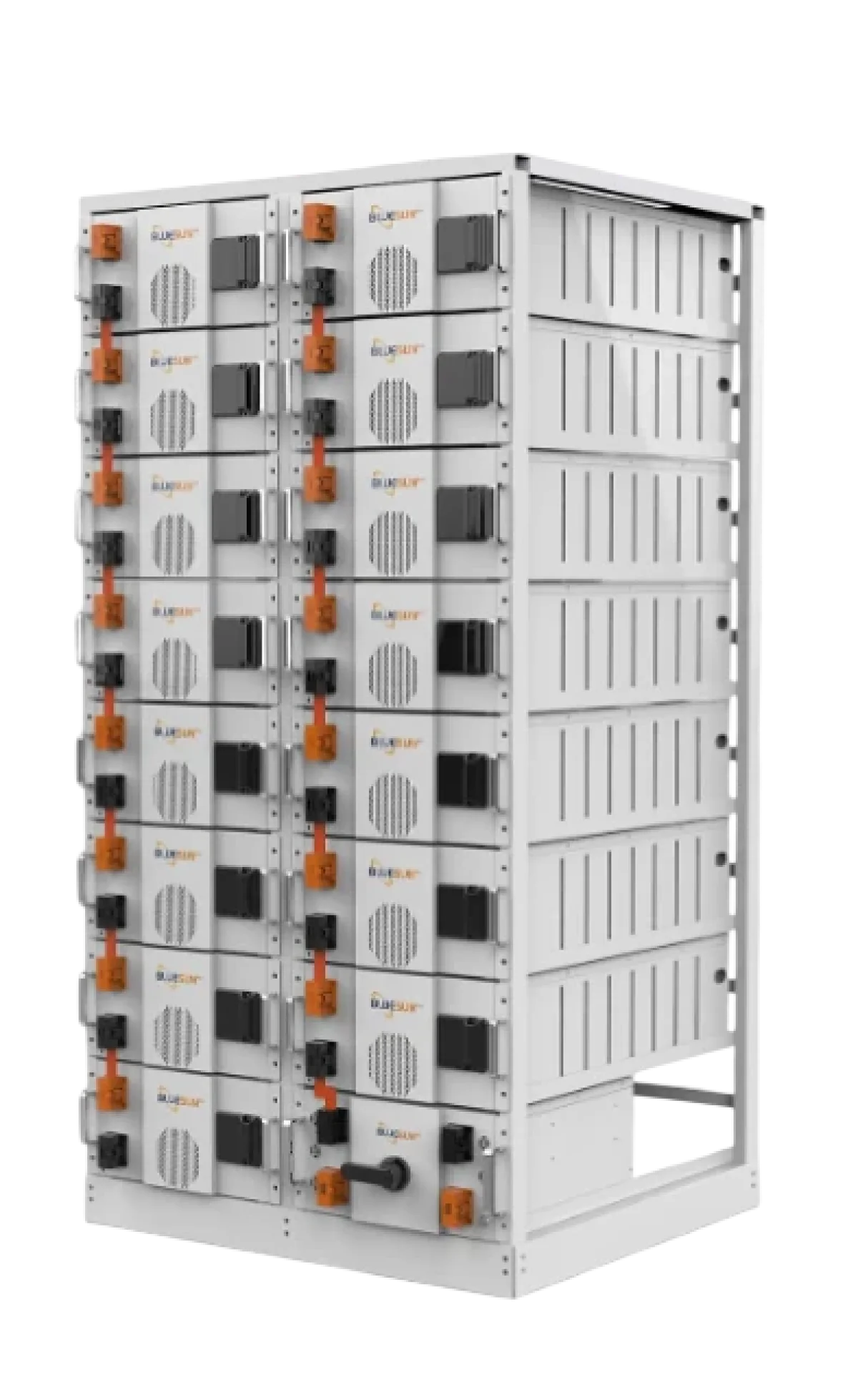

خزانة بطارية رفّية عالية السعة LiFePO4 لتخزين الطاقة التجاري. تخزّن كل وحدة 51.2V 280Ah مقدار 14.336kWh، مع تكوين 16-module منشور يوفر 229.376kWh عند 819.2V اسميًا.
14.336 × N kWhطاقة الخزانة280 Ahسعة الوحدة16 وحداتالتكوين المنشور
نظرة عامة على البطارية
وحدات ذات سعة أعلى لتخزين البطاريات التجاري
يجمع Bluesun BSM48280H بين وحدات بطارية 51.2V 280Ah LiFePO4 وجهاز تحكم عالي الجهد وهيكل رفّي. تخزّن كل وحدة 14.336kWh، مما يعطي تعبير طاقة الخزانة 14.336 × N kWh.
يسرد تكوين النظام المنشور 16 وحدة، بما يقابل 229.376kWh من الطاقة المقدرة و819.2V من جهد النظام الاسمي. يدير جهاز التحكم BSM1000V300A سلسلة البطاريات؛ وقد تستخدم المنشآت الأكبر بنية خزانة ناقل DC الموثقة.
حدّد القدرة والطاقة المطلوبتين ونطاق جهد PCS وظروف التركيب قبل إنهاء المشروع. تُعرض وحدات البطارية ووحدة التحكم الرئيسية وتصنيفات النظام بشكل منفصل أدناه.
229.376kWh تكوين الرفّ
يسرد جدول النظام المرفق 16 وحدة. عند هذا العدد، تكون الطاقة الاسمية 229.376kWh وجهد النظام الاسمي 819.2V.
إدارة بطارية ثلاثية المستويات
تنسّق الإدارة على مستوى الخلية والمجموعة والنظام عمليات المراقبة والموازنة والحماية.
280A أقصى تيار للنظام
يسرد جدول النظام المنشور 140A كتيار تشغيل قياسي وعادي، و280A كأقصى تيار تشغيل.
التطبيقات
مُهيأ لمشاريع الطاقة التجارية
حدّد الطاقة والقدرة المطلوبتين وجهد التشغيل وطراز PCS قبل اختيار تكوين خزانة البطارية.
تخزين الطاقة الشمسية التجاري
تخزين بالبطاريات لمشاريع الطاقة الشمسية مع التخزين التجارية المتوافقة، مُهيأ وفق الطاقة المطلوبة وبنية PCS.
طاقة احتياطية للموقع
ادعم أحمال الموقع المختارة بمنظومة بطارية وPCS وتحكم وحماية مصممة بشكل صحيح.
تركيبات بطاريات أكبر
يمكن تقييم تكوينات رفّية متعددة باستخدام إدارة على مستوى النظام ومعدات ناقل DC للمشاريع الأكبر.
البيانات الفنية
280Ah الوحدة، والتحكم الرئيسي، ونظام الرفّ
راجع تصنيفات وحدة البطارية، وجهاز التحكم BSM1000V300A، وتصنيفات النظام الكامل بشكل منفصل قبل تكوين مشروع تخزين تجاري.
280Ah وحدة البطارية
BSM48280 · 51.2V · 280Ah · 14.336kWh. وحدات LiFePO4 المثبتة على الرف تشكل سلسلة البطارية عالية الجهد المتصلة على التوالي.
300A وحدة التحكم الرئيسية
BSM1000V300A يوفر التحكم في البطارية عالية الجهد والاتصالات. تصنيف وحدة التحكم الخاص به منفصل عن حد تيار التشغيل للنظام.
بنية الرف وناقل التيار المستمر
يستخدم تكوين الرف المنشور 16 وحدة بطارية. يمكن تحديد معدات ناقل التيار المستمر لتركيبات بطاريات أكبر.
- الجهد الاسمي للوحدة
- 51.2 V
- السعة الاسمية للوحدة
- 280 Ah
- الطاقة المقدرة للوحدة
- 14.336 kWh
- نطاق الجهد
- 44.8–56 V
- عمق تفريغ الوحدة
- 90%
- الأبعاد (العرض × العمق × الارتفاع)
- 874 × 440 × 235 mm
- وزن الوحدة
- 120 kg
- عمر الدورات
- >6000 cycles at 25°C
- العمر التصميمي
- 10+ years at 25°C
- الاتصالات
- CANBUS / Modbus RTU / TCP/IP
- فئة الحماية
- IP22
- درجة حرارة التشغيل
- 0°C to 50°C
- درجة حرارة التخزين
- −20°C to 60°C
- الشهادة المدرجة
- UN38.3
- طراز وحدة التحكم
- BSM1000V300A
- المنتج المقدر
- 1000 V / 300 A
- جهد تشغيل النظام
- 0–1000 V DC
- قدرة الاستهلاك الذاتي
- 14 W
- الأبعاد (العرض × العمق × الارتفاع)
- 874 × 440 × 235 mm
- الاتصالات
- Modbus RTU / CAN
- فئة الحماية
- IP20
- الوزن
- 26 kg
- عمر التشغيل
- 10+ years at 25°C
- درجة حرارة التشغيل
- −20°C to 65°C
- درجة حرارة التخزين
- −40°C to 80°C
- الطاقة المقدرة للخزانة
- 14.336 × N kWh
- الجهد الاسمي للنظام
- 51.2 × N V DC
- سعة السلسلة المتوالية
- 280 Ah
- كمية الوحدات المنشورة
- 16
- الطاقة عند 16 من الوحدات
- 229.376 kWh
- الجهد الاسمي عند 16 من الوحدات
- 819.2 V DC
- فئة جهد النظام
- <1000 V
- تيار التشغيل القياسي
- 140 A
- تيار التشغيل العادي
- 140 A
- تيار التشغيل الأقصى
- 280 A
- جهد الشحن الأعلى
- 56 × N V
- جهد التفريغ الأدنى
- 44.8 × N V
- عمق تفريغ النظام
- 90%
- كفاءة الدورة الكاملة (عند 1C)
- 95%
- الاتصالات
- CANBUS / Modbus RTU / TCP/IP
- عمر التشغيل
- 10+ years
- درجة حرارة التشغيل
- 10°C to 40°C
- درجة حرارة التخزين
- −20°C to 60°C
- الرطوبة
- 5–95%, non-condensing
- الارتفاع
- <4000 m
- الشهادات المدرجة
- IEC62619 / CE / UN38.3
من وحدة واحدة إلى رف 16-Module
يحدد الجدول المقدم تكوينًا 16-module. توضح القيم أدناه تصنيف الوحدة، والطاقة الاسمية والجهد الاسمي الناتجين للخزانة.
جهد النظام الاسمي 51.2 V
جهد النظام الاسمي 819.2 V
الحد الأدنى للتفريغ إلى الحد الأعلى للشحن
طاقة الخزانة = 14.336 × N kWh. الجهد الاسمي = 51.2 × N V. عند N = 16، تعطي صيغ الجهد المنشورة 716.8V الحد الأدنى لجهد التفريغ و896V الحد الأعلى لجهد الشحن. أكِّد توافق PCS الكامل والتوافق مع البطارية للتكوين المُسلَّم.
تتبع القيم جداول BSM48280H الفنية المرفقة. تُحسب أرقام 229.376kWh و819.2V من تكوين 16-module الموثق؛ وهي الطاقة المقدرة والجهد الاسمي، وليست الطاقة القابلة للاستخدام أو أداء الموقع المضمون.
موارد المنتج
BSM48280H الوثائق الفنية
نزِّل المستند الإنجليزي المرفق لوحدة البطارية 280Ah، ووحدة التحكم BSM1000V300A، وتكوين الرف 16-module، وخزانة ناقل التيار المستمر.
الأسئلة الشائعة حول المنتج
BSM48280H الأسئلة الشائعة حول بطارية الرف
افهم طاقة الوحدة، وتكوين الخزانة، وتكامل النظام قبل تحديد مواصفات المشروع.
ما طاقة وحدة بطارية BSM48280H واحدة؟+
يسرد جدول معلمات الوحدة 51.2V الجهد الاسمي، و280Ah السعة الاسمية، و14.336kWh الطاقة المقدرة.
ما سعة تكوين 16-module المنشور؟+
توفر ست عشرة وحدة 14.336kWh طاقة مقدرة مقدارها 229.376kWh. وتمنح ست عشرة وحدة 51.2V موصولة على التوالي جهد نظام اسميًا قدره 819.2V.
ما تصنيفات التيار في النظام؟+
يسرد جدول النظام 140A تيار التشغيل القياسي، و140A تيار التشغيل العادي، و280A تيار التشغيل الأقصى. ولدى وحدة التحكم الرئيسية BSM1000V300A تصنيفها الخاص 1000V / 300A.
ما الفرق بين فئتي الحماية للوحدة ووحدة التحكم؟+
تسرد الجداول المرفقة IP22 لوحدة البطارية وIP20 لوحدة التحكم الرئيسية. ولا تُثبت تصنيفات المكونات هذه تصنيف حماية خارجيًا منفصلًا للرف المجمَّع.
ما نطاق جهد النظام عند 16 وحدة؟+
باستخدام الصيغ المنشورة، يعطي 44.8 × 16 716.8V عند الحد الأدنى للتفريغ، ويعطي 56 × 16 896V عند الحد الأعلى للشحن. الجهد الاسمي للنظام هو 819.2V.
هل يتضمن النظام PCS أو عاكسًا؟+
يغطي المستند وحدة البطارية، ووحدة التحكم عالية الجهد، ونظام الرف، وخزانة ناقل التيار المستمر. يجب تأكيد PCS، والعاكس، وEMS، وغيرها من معدات المشروع بشكل منفصل في عرض السعر.
ما الذي ينبغي أن أقدمه لعرض سعر المشروع؟+
شارك طاقة التخزين المطلوبة، وقدرة الشحن والتفريغ، وطراز PCS، ونطاق جهد التيار المستمر، وظروف التركيب، وموقع المشروع، والكمية.
استفسار عن المنتج
كوِّن خزانة البطارية التجارية الخاصة بك
شارك kWh المطلوبة، وقدرة الشحن والتفريغ، وطراز PCS، ونطاق الجهد، وظروف التركيب، وموقع المشروع. يمكن لفريقنا المساعدة في تحديد تكوين خزانة البطارية.
280Ah نظام بطارية رفّي عالي الجهد
الطراز: BSM48280H الفئة: بطارية ليثيوم شمسية
