314Ah Hệ thống pin rack điện áp cao

BSM48314H

Tủ pin rack LiFePO4 dung lượng cao cho lưu trữ năng lượng thương mại. Mỗi mô-đun 51.2V 314Ah lưu trữ 16.076kWh, với cấu hình 16-module đã công bố cung cấp 257.216kWh tại 819.2V danh định.

16.076 × N kWhNăng lượng tủ314 AhDung lượng mô-đun16 mô-đunCấu hình đã công bố
Xem thông số kỹ thuật →Nhận báo giá →

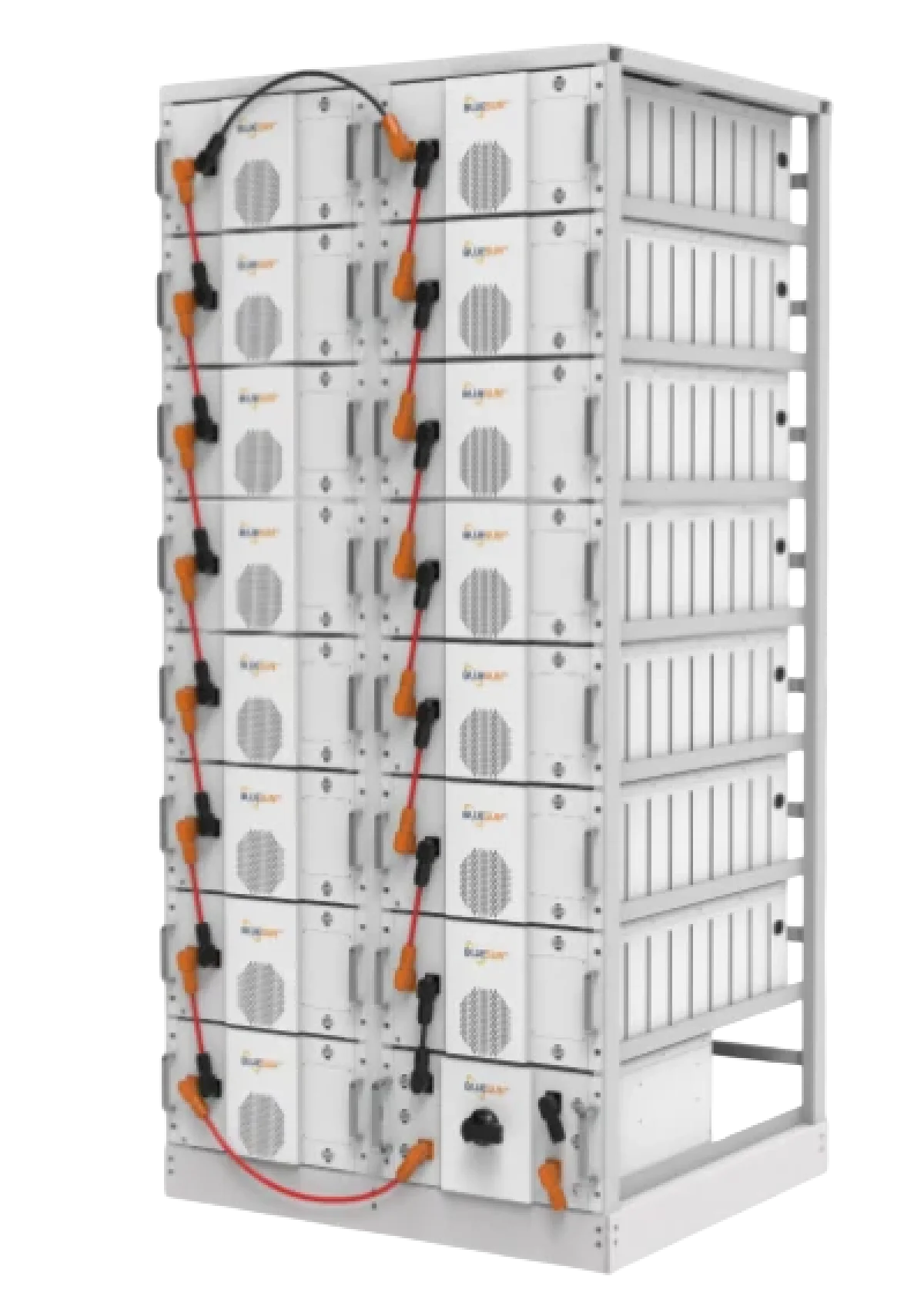

Bluesun BSM48314H tủ pin rack LiFePO4 cao áp dạng mô-đun

Tổng quan pin

314Ah mô-đun cho lưu trữ rack năng lượng cao hơn

Hệ thống Bluesun BSM48314H kết hợp các mô-đun pin 51.2V 314Ah LiFePO4 với bộ điều khiển điện áp cao và cấu trúc rack. Mỗi mô-đun lưu trữ 16.076kWh, tạo ra biểu thức năng lượng tủ là 16.076 × N kWh.

Cấu hình hệ thống đã công bố liệt kê 16 mô-đun, tương ứng với 257.216kWh năng lượng định mức và 819.2V điện áp hệ thống danh định. Bộ điều khiển BSM1000V300A quản lý chuỗi pin; các hệ thống lắp đặt lớn hơn có thể sử dụng kiến trúc tủ bus DC đã được tài liệu hóa.

Xác định công suất, năng lượng, cửa sổ điện áp PCS và điều kiện lắp đặt cần thiết trước khi hoàn thiện dự án. Mô-đun pin, bộ điều khiển chính và thông số định mức hệ thống được trình bày riêng bên dưới.

01

16.076kWh Mô-đun pin

Mỗi mô-đun 51.2V 314Ah LiFePO4 đóng góp 16.076kWh năng lượng định mức vào chuỗi pin.

02

257.216kWh Cấu hình rack

Bảng hệ thống được cung cấp liệt kê 16 mô-đun. Ở số lượng đó, năng lượng danh định là 257.216kWh và điện áp hệ thống danh định là 819.2V.

03

Quản lý pin ba cấp

Quản lý cấp tế bào, cụm và hệ thống phối hợp giám sát, cân bằng và bảo vệ.

04

314A Dòng điện hệ thống tối đa

Bảng hệ thống đã công bố liệt kê 157A dòng điện vận hành tiêu chuẩn và thông thường, và 314A dòng điện vận hành tối đa.

Ứng dụng

Được cấu hình cho các dự án năng lượng thương mại

Xác định năng lượng, công suất, điện áp vận hành và mô hình PCS cần thiết trước khi chọn cấu hình tủ pin.

01

Lưu trữ năng lượng mặt trời thương mại

Lưu trữ pin cho các dự án điện mặt trời kết hợp lưu trữ thương mại tương thích, được cấu hình theo năng lượng yêu cầu và kiến trúc PCS.

02

Điện dự phòng tại địa điểm

Hỗ trợ các tải được chọn tại địa điểm với pin, PCS, hệ thống điều khiển và bảo vệ được thiết kế đúng cách.

03

Lắp đặt pin lớn hơn

Có thể đánh giá nhiều cấu hình rack với quản lý cấp hệ thống và thiết bị thanh cái DC cho các dự án lớn hơn.

Dữ liệu kỹ thuật

314Ah Mô-đun, Bộ điều khiển chính & Hệ thống rack

Xem xét riêng thông số định mức của mô-đun pin, bộ điều khiển BSM1000V300A và toàn hệ thống trước khi cấu hình một dự án lưu trữ thương mại.

01

314Ah Mô-đun pin

BSM48314 · 51.2V · 314Ah · 16.076kWh. Các mô-đun LiFePO4 gắn trên rack tạo thành chuỗi pin cao áp mắc nối tiếp.

02

300A Bộ điều khiển chính

BSM1000V300A cung cấp điều khiển và truyền thông cho pin cao áp. Thông số định mức của bộ điều khiển này tách biệt với giới hạn dòng điện vận hành của hệ thống.

03

Kiến trúc rack & thanh cái DC

Cấu hình rack được công bố sử dụng 16 mô-đun pin. Có thể chỉ định thiết bị thanh cái DC cho các hệ thống lắp đặt pin lớn hơn.

Điện áp danh định của mô-đun
51.2 V
Dung lượng danh định của mô-đun
314 Ah
Năng lượng định mức của mô-đun
16.076 kWh
Dải điện áp
44.8–56 V
Độ xả sâu của mô-đun
90%
Kích thước (Rộng × Sâu × Cao)
895 × 500 × 235 mm
Trọng lượng mô-đun
120 kg
Tuổi thọ chu kỳ
>6000 cycles at 25°C
Tuổi thọ thiết kế
10+ years at 25°C
Giao tiếp
CANBUS / Modbus RTU / TCP/IP
Cấp bảo vệ
IP22
Nhiệt độ vận hành
0°C to 50°C
Nhiệt độ bảo quản
−20°C to 60°C
Chứng nhận được liệt kê
UN38.3

Từ một mô-đun đến một tủ rack 16-Module

Bảng được cung cấp chỉ định cấu hình 16-module. Các giá trị bên dưới thể hiện định mức mô-đun và năng lượng, điện áp danh định của tủ tương ứng.

Một mô-đun pin16.076 kWh

Điện áp danh định hệ thống 51.2 V

Năng lượng tủ rack 16-module257.216 kWh

Điện áp danh định hệ thống 819.2 V

Giới hạn điện áp 16-module716.8–896 V

Từ giới hạn xả dưới đến giới hạn sạc trên

Năng lượng tủ = 16.076 × N kWh. Điện áp danh định = 51.2 × N V. Tại N = 16, các công thức điện áp được công bố cho 716.8V điện áp xả thấp hơn và 896V điện áp sạc cao hơn. Xác nhận đầy đủ PCS và khả năng tương thích pin cho cấu hình được giao.

Các giá trị tuân theo bảng thông số kỹ thuật BSM48314H được cung cấp. Các số liệu 257.216kWh và 819.2V được tính từ cấu hình 16-module đã được tài liệu hóa; chúng là năng lượng danh định và điện áp danh định, không phải năng lượng khả dụng hay hiệu suất tại điểm lắp đặt được bảo đảm.

Tài nguyên sản phẩm

BSM48314H Tài liệu kỹ thuật

Tải xuống tài liệu tiếng Anh được cung cấp cho mô-đun pin 314Ah, bộ điều khiển BSM1000V300A, cấu hình tủ rack 16-module và tủ buýt DC.

PDFTải xuống bảng thông số kỹ thuậtBSM48314H · Tiếng Anh→

Câu hỏi thường gặp về sản phẩm

BSM48314H Câu hỏi thường gặp về pin rack

Hiểu rõ năng lượng module, cấu hình tủ và tích hợp hệ thống trước khi xác định thông số cho dự án.

Năng lượng của một mô-đun pin BSM48314H là bao nhiêu?+

Bảng thông số mô-đun liệt kê 51.2V điện áp danh định, 314Ah dung lượng danh định và 16.076kWh năng lượng định mức.

Dung lượng của cấu hình 16-module đã công bố là bao nhiêu?+

Mười sáu mô-đun 16.076kWh cung cấp 257.216kWh năng lượng định mức. Mười sáu mô-đun 51.2V mắc nối tiếp tạo ra 819.2V điện áp hệ thống danh định.

Các mức dòng điện định mức của hệ thống là gì?+

Bảng hệ thống liệt kê 157A dòng điện vận hành tiêu chuẩn, 157A dòng điện vận hành bình thường và 314A dòng điện vận hành tối đa. Bộ điều khiển chính BSM1000V300A có định mức 1000V / 300A riêng.

Sự khác biệt giữa cấp bảo vệ của mô-đun và của bộ điều khiển là gì?+

Các bảng được cung cấp liệt kê IP22 cho mô-đun pin và IP20 cho bộ điều khiển chính. Các định mức linh kiện này không thiết lập một cấp bảo vệ ngoài trời riêng cho rack đã lắp ráp.

Dải điện áp hệ thống tại 16 mô-đun là gì?+

Theo các công thức đã công bố, 44.8 × 16 cho 716.8V tại giới hạn dưới khi xả và 56 × 16 cho 896V tại giới hạn trên khi sạc. Điện áp hệ thống danh định là 819.2V.

Hệ thống có bao gồm PCS hay biến tần không?+

Tài liệu bao gồm mô-đun pin, bộ điều khiển cao áp, hệ thống rack và tủ bus DC. PCS, biến tần, EMS và các thiết bị dự án khác phải được xác nhận riêng trong báo giá.

Tôi cần cung cấp những gì để nhận báo giá dự án?+

Vui lòng chia sẻ nhu cầu dung lượng lưu trữ, công suất sạc và xả, model PCS và dải điện áp DC, điều kiện lắp đặt, vị trí dự án và số lượng.

Thông số dòng điện của bộ điều khiển và hệ thống so sánh với nhau như thế nào?+

Bảng bộ điều khiển được cung cấp ghi BSM1000V300A ở dòng điện danh định 300A, trong khi bảng hệ thống ghi 314A dòng điện vận hành tối đa. Đây là các thông số riêng biệt đã công bố của linh kiện và của hệ thống; vui lòng xác nhận giới hạn vận hành liên tục và đỉnh được phép cho cấu hình được giao với Bluesun.
