Đầu ra split-phase
Đầu ra 120/240Vac; tần số định mức 50/60Hz.

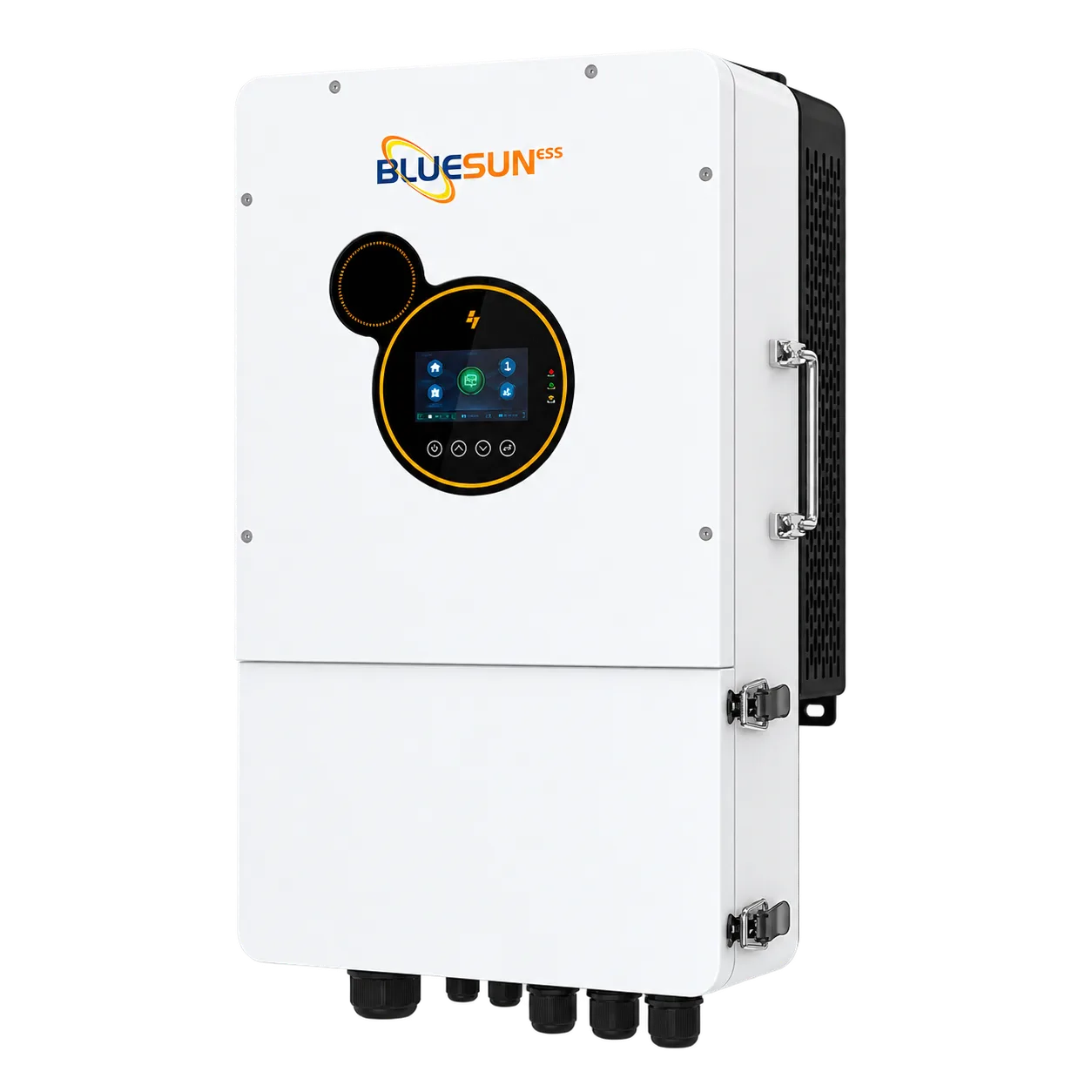

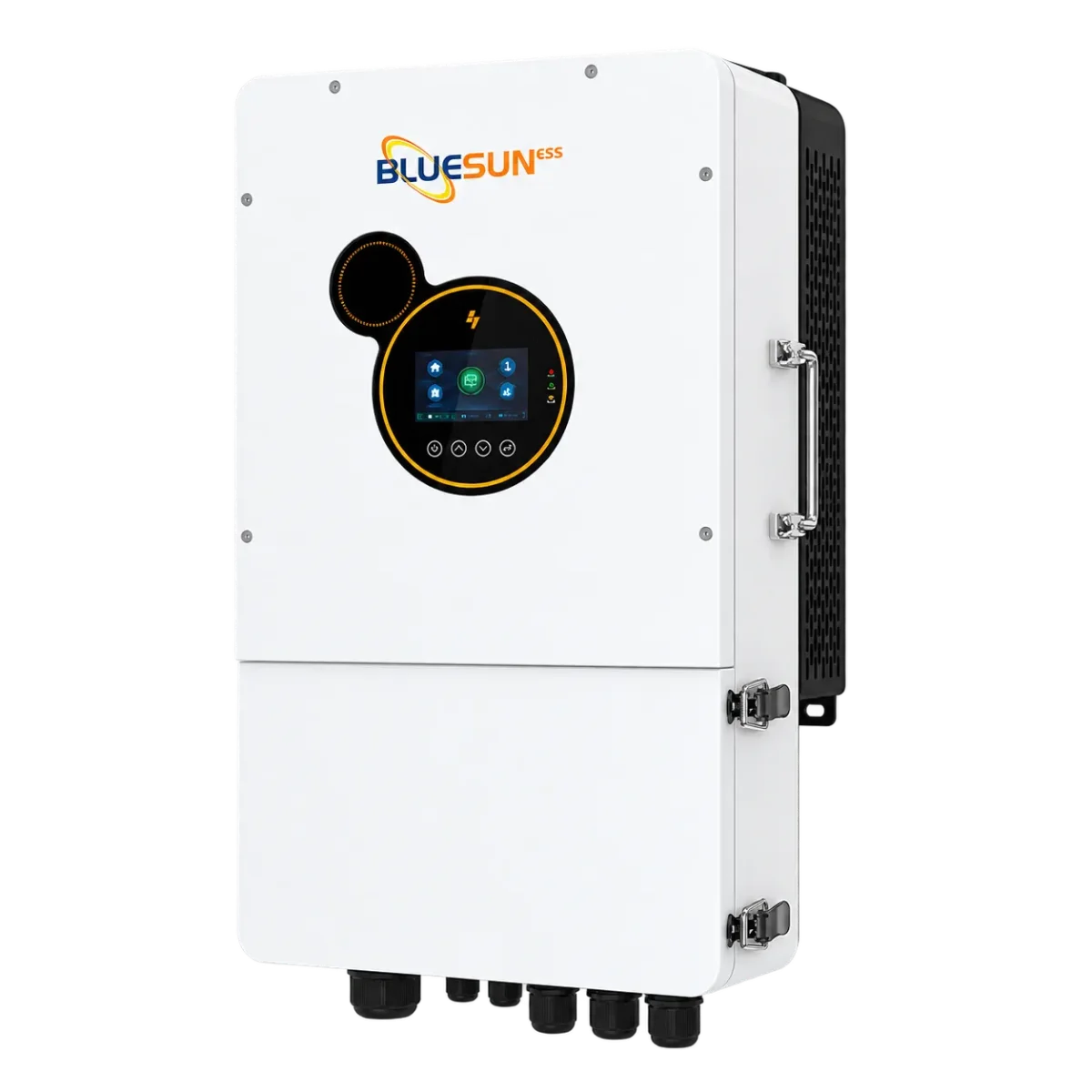

10 / 12kW Biến tần hybrid tách pha US
BSE10/12KLNA
120/240V dòng bộ biến tần hybrid split-phase cho các dự án điện mặt trời và lưu trữ tại thị trường Mỹ. Đầu ra 10 / 12kW, giao diện pin 48V và hai bộ theo dõi MPPT độc lập.
10 / 12kWCông suất đầu ra định mức120 / 240VĐầu ra split-phase48VĐiện áp pin
Tổng quan bộ nghịch lưu
120/240V Công suất điện mặt trời và pin
120/240V dòng bộ biến tần hybrid split-phase cho các dự án điện mặt trời và lưu trữ tại thị trường Mỹ. Đầu ra 10 / 12kW, giao diện pin 48V và hai bộ theo dõi MPPT độc lập.
BSE10KLNA và BSE12KLNA kết hợp sạc PV, vận hành pin và đầu vào lưới điện hoặc máy phát. Chọn model theo công suất đầu ra, dung lượng PV và yêu cầu điện của hệ thống lắp đặt.
Hai MPPT
Tổng công suất dàn PV 11 / 13.2kW cho các model 10 / 12kW.
Giao diện pin 48V
Cài đặt pin axit-chì, lithium-ion hoặc do người dùng tự định nghĩa; sạc hybrid lên đến 200A.
Vận hành mở rộng
Hỗ trợ 1–6 thiết bị mắc song song; cấu hình pha cuối cùng tuân theo yêu cầu lắp đặt của nhà sản xuất.
Tích hợp hệ thống
PV, 48V Pin và tải split-phase
Tích hợp phát điện mặt trời và lưu trữ tương thích với tải 120/240V.
Tích hợp điện mặt trời và pin tại Mỹ
BSE10/12KLNATải 120/240V, pin 48V tương thích và phát điện PV.Đầu ra AC
120/240V · split-phase
Giao diện pin
48V · sạc lên đến 200A
PV Đầu vào
2 MPPT · 25A + 25A
Xem phạm vi biến tần +
- Bộ biến tần hybrid · 1 bộ
- BSE10KLNA or BSE12KLNA
- Pin · Bên ngoài
- Compatible 48V lead-acid or lithium-ion battery; verify BMS compatibility.
- Mảng PV · Bên ngoài
- Sized within the selected inverter model voltage, current and power limits.
- Lắp đặt AC · Theo dự án
- Mains/generator input, loads, protection and wiring according to the installation design.
Thông số kỹ thuật
Thông số kỹ thuật
Xem xét đầu ra của bộ biến tần, đầu vào PV, giao diện pin và thông số lắp đặt.
- Thứ tự model
- BSE10KLNA / BSE12KLNA
- Công suất đầu ra định mức
- 10,000W / 12,000W
- Công suất đỉnh tối đa
- 20,000VA / 24,000VA
- Công suất dàn PV tối đa
- 5,500W + 5,500W / 6,600W + 6,600W
- Điện áp đầu ra định mức
- 120/240Vac
- Chế độ đầu ra
- Single-phase / split-phase / three-phase (parallel)
- Công suất tải động cơ
- 6HP
- Tần số AC định mức
- 50/60Hz
- Điện áp đầu vào lưới / máy phát
- 90–140Vac
- Tần số đầu vào
- 50/60Hz
- Số bộ song song
- 1–6
- MPPT bộ theo dõi
- 2
- Dòng điện đầu vào PV tối đa
- 25A + 25A
- Điện áp hở mạch PV tối đa
- 550Vdc + 550Vdc
- Điện áp vận hành MPPT
- 125–425Vdc
- Loại pin
- Lead-acid / Li-ion / user-defined
- Điện áp pin định mức
- 48V
- Dòng sạc PV tối đa
- 200A
- Dòng sạc từ lưới tối đa
- 120A
- Dòng sạc từ máy phát tối đa
- 60A
- Dòng sạc hybrid tối đa
- 200A
- Kích thước (như khi cung cấp)
- 750 × 440 × 240mm
- Trọng lượng
- 42kg
- Cấp bảo vệ
- IP65
- Nhiệt độ vận hành
- -25 to +60°C; derating above 45°C
- Làm mát
- Intelligent air cooling
- Bảo hành
- 5 years
- Giao diện tích hợp
- RS485 / CAN / USB / dry contact
- Mô-đun ngoài tùy chọn
- Wi-Fi / GPRS
- Tiêu chuẩn an toàn được liệt kê
- IEC62109-1 / IEC62109-2
- RoHS
- Yes
Tài nguyên sản phẩm
Tài liệu kỹ thuật bộ biến tần
Tải xuống bảng dữ liệu kỹ thuật gốc BSE10KLNA / BSE12KLNA.
Câu hỏi thường gặp về sản phẩm
Giải đáp câu hỏi của bạn.
Khả năng tương thích với pin, đầu vào điện mặt trời và vận hành dự phòng.
Đây có phải là bộ biến tần chia pha Hoa Kỳ không?+
Dòng sản phẩm hỗ trợ đầu ra chia pha 120/240Vac. Bảng dữ liệu kỹ thuật cũng liệt kê vận hành một pha và vận hành ba pha thông qua cấu hình song song.
Sự khác biệt giữa các mô hình 10kW và 12kW là gì?+
BSE10KLNA cung cấp công suất đầu ra định mức 10,000W và công suất đỉnh 20,000VA với tổng công suất dàn PV là 11kW. BSE12KLNA cung cấp công suất đầu ra định mức 12,000W và công suất đỉnh 24,000VA với tổng công suất dàn PV là 13.2kW.
Có thể sử dụng những loại pin nào?+
Cả hai mô hình đều sử dụng giao diện pin 48V với ắc quy chì-axit, lithium-ion và các cài đặt do người dùng tự định nghĩa. Xác nhận khả năng tương thích BMS của pin lithium trước khi chọn pin.
Có thể vận hành nhiều inverter song song không?+
Bảng dữ liệu liệt kê 1–6 thiết bị đấu song song. Việc đấu dây, cấu hình pha và chạy thử nghiệm thu phải tuân theo hướng dẫn lắp đặt áp dụng.
Yêu cầu sản phẩm
Chọn bộ nghịch lưu hybrid của bạn
Hãy cho chúng tôi biết công suất PV, điện áp pin, kết nối lưới và tải dự phòng của bạn.
