การกำหนดค่าแบบแร็คโมดูลาร์
รวมโมดูลแบตเตอรี่ในแร็คเพื่อกำหนดค่าความจุในการจัดเก็บพลังงานให้เหมาะกับความต้องการของโครงการ
ระบบแบตเตอรี่แร็คแรงดันสูงแบบโมดูลาร์
BSM48106H

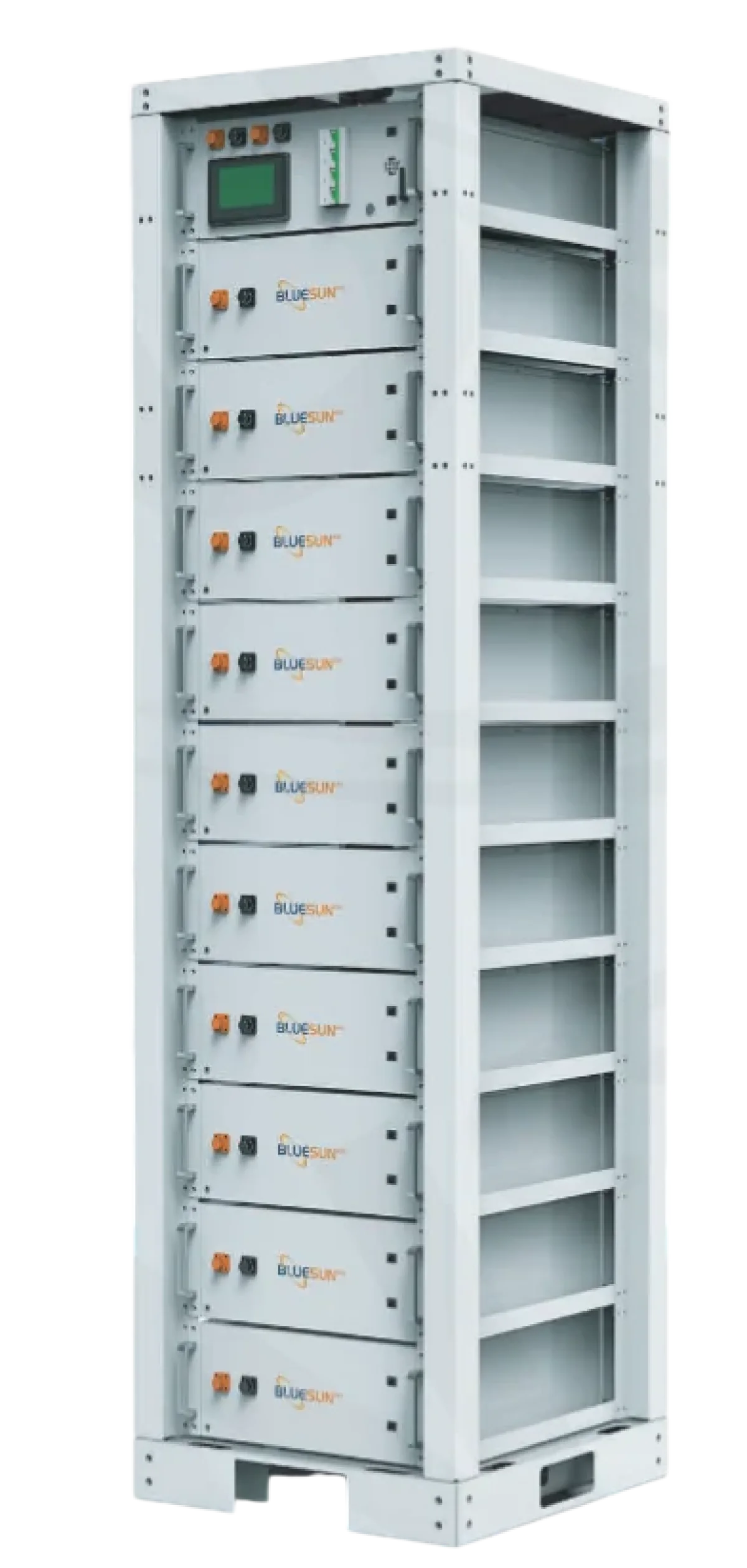

ตู้แบตเตอรี่แบบแร็ค LiFePO4 แบบโมดูลาร์สำหรับการจัดเก็บพลังงานเชิงพาณิชย์ โมดูล 51.2V 106Ah แต่ละโมดูลให้พลังงานประมาณ 5.42kWh โดยความจุของตู้กำหนดค่าเป็น 5.42 × N kWh
5.42 × N kWhพลังงานของตู้51.2 Vต่อโมดูล106 Ahความจุของโมดูล
ภาพรวมแบตเตอรี่
สร้างระบบจัดเก็บพลังงานเชิงพาณิชย์ให้เหมาะกับโครงการของคุณ
Bluesun BSM48106H เป็นระบบแบตเตอรี่แบบแร็ค LiFePO4 แบบโมดูลาร์แรงดันสูง โมดูล 51.2V 106Ah แต่ละโมดูลให้พลังงานประมาณ 5.42kWh; พลังงานของตู้ระบุเป็น 5.42 × N kWh โดยที่ N คือจำนวนโมดูลที่กำหนดค่าไว้
โมดูลแบตเตอรี่ทำงานร่วมกับคอนโทรลเลอร์หลักแรงดันสูงและโครงสร้างแบบแร็ค สำหรับการติดตั้งขนาดใหญ่ สถาปัตยกรรมตามเอกสารยังรวมถึงตู้ DC bus สำหรับการสื่อสารและการป้องกันในระดับระบบ
การกำหนดค่าขั้นสุดท้ายจะเลือกโดยพิจารณาจากแรงดันใช้งาน PCS พลังงานที่ต้องการ โปรไฟล์โหลด และเงื่อนไขการติดตั้ง ภาพตู้แสดงสถาปัตยกรรมของผลิตภัณฑ์ ไม่ได้แสดงถึงความจุคงที่ที่รวมอยู่ในทุกคำสั่งซื้อ
การจัดการแบตเตอรี่สามระดับ
การจัดการเซลล์ คลัสเตอร์แบตเตอรี่ และระบบ จะประสานการตรวจสอบ การปรับสมดุล และการป้องกัน
สถาปัตยกรรมระบบแรงดันสูง
โมดูลที่ต่อแบบอนุกรมจะสร้างแรงดันระบบสำหรับการผสานรวมกับอุปกรณ์ PCS ที่เข้ากันได้
การสื่อสารและการผสานรวม
เอกสารระบุอินเทอร์เฟซ CANBUS, Modbus RTU และ TCP/IP ในระดับระบบแบตเตอรี่
การใช้งาน
กำหนดค่าสำหรับโครงการพลังงานเชิงพาณิชย์
โปรดระบุพลังงาน กำลังไฟ แรงดันใช้งาน และรุ่น PCS ที่ต้องการก่อนเลือกการกำหนดค่าตู้แบตเตอรี่
ระบบกักเก็บพลังงานแสงอาทิตย์เชิงพาณิชย์
ระบบกักเก็บพลังงานด้วยแบตเตอรี่สำหรับโครงการโซลาร์พร้อมระบบกักเก็บพลังงานเชิงพาณิชย์ที่เข้ากันได้ ซึ่งกำหนดค่าให้สอดคล้องกับพลังงานที่ต้องการและสถาปัตยกรรม PCS
ระบบไฟฟ้าสำรองสำหรับไซต์
รองรับโหลดของไซต์ที่เลือกด้วยแบตเตอรี่ ระบบ PCS ระบบควบคุม และระบบป้องกันที่ออกแบบอย่างถูกต้อง
การติดตั้งแบตเตอรี่ขนาดใหญ่ขึ้น
สามารถประเมินการกำหนดค่าแร็กหลายรูปแบบร่วมกับการจัดการระดับระบบและอุปกรณ์บัส DC สำหรับโครงการขนาดใหญ่ขึ้นได้
ข้อมูลทางเทคนิค
โมดูลแบตเตอรี่ คอนโทรลเลอร์ และระบบแร็ค
สำรวจองค์ประกอบของระบบและสลับระหว่างข้อมูลทางเทคนิคของโมดูล คอนโทรลเลอร์ และระบบทั้งหมด
โมดูลแบตเตอรี่
51.2V · 106Ah · ประมาณ 5.42kWh ต่อโมดูล โมดูล LiFePO4 ที่ติดตั้งบนแร็คประกอบเป็นสตริงแบตเตอรี่
คอนโทรลเลอร์หลักแรงดันสูง
BSM1000V120A ให้การควบคุมแบตเตอรี่แรงดันสูงและการสื่อสารภายในระบบที่กำหนดค่า
สถาปัตยกรรมแร็คและ DC Bus
แร็คบรรจุโมดูลและคอนโทรลเลอร์ อาจมีการระบุตู้ DC bus สำหรับการติดตั้งแบบหลายแร็คขนาดใหญ่
- แรงดันไฟฟ้าพิกัดของโมดูล
- 51.2 V
- ความจุพิกัดของโมดูล
- 106 Ah
- พลังงานของโมดูล (โดยประมาณ)
- 5.42 kWh
- ช่วงแรงดันไฟฟ้า
- 43.2–57.6 V
- ความลึกของการคายประจุของโมดูล
- 80%
- ขนาด (กว้าง × ลึก × สูง)
- 431 × 564 × 168 mm
- น้ำหนักโมดูล
- 52 kg
- อายุการใช้งานตามรอบ
- >6000 cycles at 25°C
- อายุการใช้งานตามการออกแบบ
- 15+ years at 25°C
- ระดับการป้องกัน
- IP20
- อุณหภูมิในการทำงาน
- 0°C to 50°C
- อุณหภูมิการจัดเก็บ
- −20°C to 60°C
- การรับรองที่ระบุไว้
- UN38.3
- รุ่นคอนโทรลเลอร์
- BSM1000V120A
- ผลิตภัณฑ์พิกัด
- 1000 V / 120 A
- แรงดันไฟฟ้าในการทำงานของระบบ
- 0–1000 V DC
- กำลังไฟฟ้าที่ใช้เอง
- 8 W
- ขนาด (กว้าง × ลึก × สูง)
- 431 × 564 × 168 mm
- การสื่อสาร
- Modbus RTU / CAN
- ระดับการป้องกัน
- IP20
- น้ำหนัก
- 22 kg
- อายุการใช้งาน
- 15+ years
- อุณหภูมิในการทำงาน
- −20°C to 65°C
- อุณหภูมิการจัดเก็บ
- −40°C to 80°C
- พลังงานของตู้ (โดยประมาณ)
- 5.42 × N kWh
- แรงดันไฟฟ้าระบบพิกัด
- 51.2 × N V DC
- ความจุแบบสตริงอนุกรม
- 106 Ah
- ระดับแรงดันไฟฟ้าของระบบ
- <1000 V
- กระแสการทำงานมาตรฐาน
- 20 A
- กระแสการทำงานปกติ
- 50 A
- กระแสการทำงานสูงสุด
- 100 A
- แรงดันไฟฟ้าขีดจำกัดบนสำหรับการชาร์จ
- 57.6 × N V
- แรงดันไฟฟ้าขีดจำกัดล่างสำหรับการคายประจุ
- 43.2 × N V
- ความลึกการคายประจุของระบบ
- 90%
- ประสิทธิภาพไปกลับ (ที่ 1C)
- 95%
- การสื่อสาร
- CANBUS / Modbus RTU / TCP/IP
- อายุการใช้งาน
- 15+ years
- อุณหภูมิในการทำงาน
- 10°C to 40°C
- อุณหภูมิการจัดเก็บ
- −20°C to 60°C
- ความชื้น
- 5–95%, non-condensing
- ระดับความสูง
- <4000 m
- ใบรับรองที่ระบุไว้
- IEC62619 / CE / UN38.3
ทำความเข้าใจความจุของตู้แบตเตอรี่ของคุณ
N คือจำนวนโมดูลแบตเตอรี่ที่กำหนดค่าไว้ ตัวอย่างพลังงานด้านล่างใช้ค่าปัดเศษที่ยืนยันแล้วของ 5.42kWh ต่อโมดูล; เป็นการคำนวณเพื่อประกอบตัวอย่างเท่านั้น ไม่ใช่รายการแพ็กเกจตู้ที่มีจำหน่ายที่เผยแพร่ไว้
แรงดันระบบระบุ 409.6 V
แรงดันระบบระบุ 512 V
แรงดันระบบระบุ 614.4 V
โปรดยืนยันจำนวนโมดูลที่อนุญาต ช่วงแรงดันการชาร์จแบบเต็ม และความเข้ากันได้กับ PCS ก่อนสั่งซื้อ พิกัดของคอนโทรลเลอร์เพียงอย่างเดียวไม่ได้กำหนดการกำหนดค่าที่ยอมรับได้
ความจุของโมดูลแสดงเป็น 106Ah และประมาณ 5.42kWh ตามที่ยืนยันสำหรับผลิตภัณฑ์นี้ ค่าอื่นๆ เป็นไปตามตารางทางเทคนิคที่จัดหาให้ ขีดจำกัดการทำงานของโมดูลและระบบระบุแยกไว้ต่างหาก
แหล่งข้อมูลผลิตภัณฑ์
BSM48106H เอกสารทางเทคนิค
ดาวน์โหลดเอกสารที่จัดหาให้ซึ่งครอบคลุมโมดูลแบตเตอรี่ คอนโทรลเลอร์แรงดันสูง ระบบแร็ก และตู้บัส DC ไฟล์ PDF ที่จัดหาให้ยังคงตารางความจุโมดูลฉบับเดิมไว้; ความจุผลิตภัณฑ์ในหน้านี้เป็นไปตามเวอร์ชัน 106Ah ที่ยืนยันแล้ว
คำถามที่พบบ่อยเกี่ยวกับผลิตภัณฑ์
คำถามที่พบบ่อยเกี่ยวกับแบตเตอรี่แร็กแรงดันสูง
ทำความเข้าใจพลังงานของโมดูล คอนฟิกูเรชันของตู้ และการผสานรวมระบบก่อนกำหนดข้อกำหนดของโครงการ
พลังงานของโมดูลแบตเตอรี่หนึ่งโมดูลคือเท่าไร+
ผลิตภัณฑ์นี้ใช้เวอร์ชันโมดูล 51.2V 106Ah ที่ยืนยันแล้ว ซึ่งนำเสนอเป็นประมาณ 5.42kWh ต่อโมดูล ไฟล์ PDF ที่จัดหาให้ยังคงตารางพารามิเตอร์ 100Ah / 5.12kWh ฉบับก่อนหน้าไว้
ความจุของตู้แบตเตอรี่คำนวณอย่างไร+
พลังงานของตู้อยู่ที่ประมาณ 5.42 × N kWh โดยที่ N คือจำนวนโมดูลที่กำหนดค่าไว้ โปรดยืนยันข้อกำหนดระบบขั้นสุดท้ายและจำนวนโมดูลที่อนุญาตกับ Bluesun
ตู้ทั้งชุดเป็นแบตเตอรี่ 51.2V หรือไม่+
51.2V คือแรงดันระบุของหนึ่งโมดูล โมดูลที่เชื่อมต่อแบบอนุกรมจะเพิ่มแรงดันระบบระบุเป็น 51.2 × N V; ตู้ทำงานเป็นระบบแบตเตอรี่แรงดันสูง
ความจุของตู้ที่แสดงในภาพเป็นค่าคงที่หรือไม่+
ไม่ใช่ ภาพผลิตภัณฑ์แสดงการกำหนดค่าแบบแร็ก จำนวนโมดูล ความจุที่ได้ คอนโทรลเลอร์ อุปกรณ์บัส DC และขอบเขตโครงการต้องระบุไว้ในใบเสนอราคา
DoD ของโมดูลและของระบบแตกต่างกันอย่างไร+
ตารางทางเทคนิคที่จัดหาให้ระบุความลึกของการคายประจุ 80% สำหรับโมดูลแบตเตอรี่ และ 90% สำหรับระบบ ค่าเหล่านี้เป็นพิกัดที่จัดทำเป็นเอกสารแยกจากกัน; การตั้งค่าระบบที่ส่งมอบต้องเป็นไปตามการกำหนดค่าที่ ยืนยันแล้ว
ตู้นี้มีอินเวอร์เตอร์หรือ PCS รวมอยู่ด้วยหรือไม่+
เอกสารประกอบแบตเตอรี่อธิบายถึงโมดูล คอนโทรลเลอร์แรงดันสูง สถาปัตยกรรมแร็คและบัส DC โดย PCS, อินเวอร์เตอร์, EMS และอุปกรณ์โครงการอื่น ๆ ต้องได้รับการยืนยันแยกต่างหากในขอบเขตโครงการ
ต้องใช้ข้อมูลใดบ้างในการเสนอราคา+
โปรดระบุพลังงานจัดเก็บที่ต้องการ กำลังการชาร์จและการคายประจุ รุ่น PCS และช่วงแรงดันไฟฟ้า การใช้งาน สภาพแวดล้อมในการติดตั้ง และจำนวนที่ต้องการ
สอบถามผลิตภัณฑ์
กำหนดค่าตู้แบตเตอรี่เชิงพาณิชย์ของคุณ
โปรดแจ้ง kWh ที่ต้องการ กำลังการชาร์จและการคายประจุ รุ่น PCS ช่วงแรงดันไฟฟ้า เงื่อนไขการติดตั้ง และสถานที่โครงการ ทีมงานของเราสามารถช่วยกำหนดค่าตู้แบตเตอรี่ได้
ระบบแบตเตอรี่แร็คแรงดันสูงแบบโมดูลาร์
รุ่น: BSM48106H หมวดหมู่: แบตเตอรี่ลิเธียมสำหรับโซลาร์
