MPPT แบบคู่
ตัวติดตามอิสระสองตัว; 30 / 45kW อินพุตสูงสุด PV

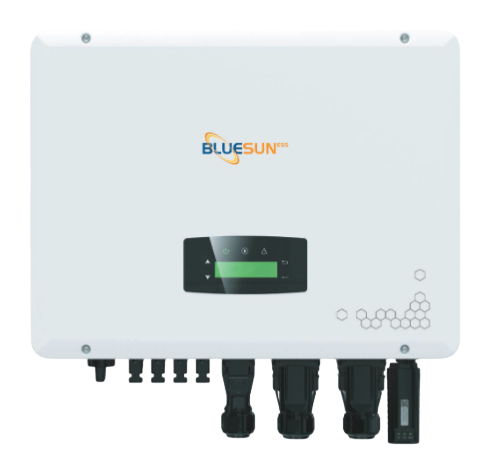

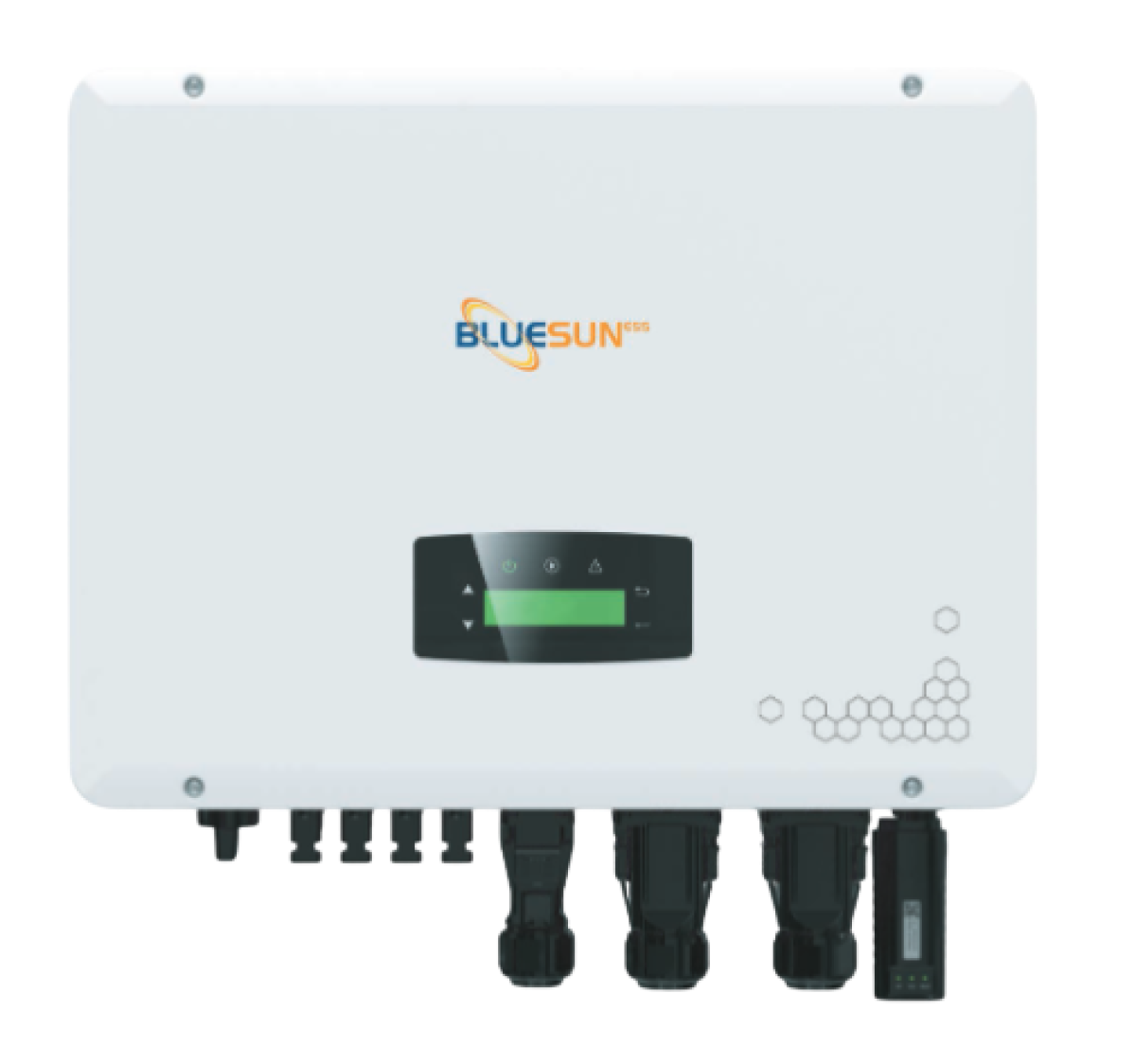

20 / 30kW อินเวอร์เตอร์โซลาร์ไฮบริดสามเฟส
BSE20/30KH3
ซีรีส์อินเวอร์เตอร์ไฮบริดสามเฟสพร้อมเอาต์พุต 20 / 30kVA, อินพุต PV 30 / 45kW และอินเทอร์เฟซแบตเตอรี่ 150–800V ตัวเครื่อง IP65 และการถ่ายโอนสำรองต่ำกว่า 10ms.
20 / 30kWกำลังไฟฟ้าขาออกที่กำหนด150–800Vช่วงแรงดันแบตเตอรี่IP65ระดับการป้องกันของเปลือกหุ้ม
ภาพรวมอินเวอร์เตอร์
การแปลงกำลังไฟฟ้าแบบไฮบริดสำหรับโซลาร์และระบบจัดเก็บพลังงาน
ซีรีส์อินเวอร์เตอร์ไฮบริดสามเฟสพร้อมเอาต์พุต 20 / 30kVA, อินพุต PV 30 / 45kW และอินเทอร์เฟซแบตเตอรี่ 150–800V ตัวเครื่อง IP65 และการถ่ายโอนสำรองต่ำกว่า 10ms.
ประสานการผลิตไฟฟ้าโซลาร์ การจัดเก็บพลังงานด้วยแบตเตอรี่ที่เข้ากันได้ การจ่ายไฟจากกริด และโหลดสำรอง การเลือกแบตเตอรี่ต้องสอดคล้องกับข้อกำหนดแรงดัน กระแส และการสื่อสารที่ประกาศไว้
ระบบกักเก็บพลังงานแบตเตอรี่
กำลังชาร์จ/คายประจุแบตเตอรี่ 20 / 30kW
เอาต์พุตสำรอง
20 / 30kVA ต่อเนื่อง; การถ่ายโอนต่ำกว่า 10ms.
การตรวจสอบ
จอแสดงผล LCD และ LED; อินเทอร์เฟซ RS485, CAN, Wi-Fi, GPRS และ 4G
การรวมระบบ
การผสานรวมโซลาร์ แบตเตอรี่ และกริด
เชื่อมต่ออินเวอร์เตอร์กับอาร์เรย์ PV, แบตเตอรี่ และระบบติดตั้ง AC ที่เข้ากันได้
การผสานรวมโซลาร์และแบตเตอรี่แบบไฮบริด
BSE20/30KH3การผลิตไฟฟ้า PV, การจัดเก็บพลังงานในแบตเตอรี่, การจ่ายไฟจากกริด และโหลดสำรองอินเทอร์เฟซ AC
230 / 400V สามเฟส
อินเทอร์เฟซแบตเตอรี่
150–800V · 50 / 60A
อินพุตโซลาร์
2 MPPT · 4 สตริง
ดูขอบเขตอินเวอร์เตอร์ +
- อินเวอร์เตอร์ไฮบริด · 1 เครื่อง
- BSE20/30KH3
- แบตเตอรี่ · ภายนอก
- Compatible lithium-ion or lead-acid battery; voltage and BMS compatibility required.
- PV อาร์เรย์ · ภายนอก
- Verify array voltage, current and power against the inverter limits.
- กริดและโหลด · ขึ้นอยู่กับสถานที่ติดตั้ง
- Separate normal and backup loads according to installation requirements.
ข้อมูลจำเพาะทางเทคนิค
ข้อมูลจำเพาะทางเทคนิค
ตรวจสอบเอาต์พุตของอินเวอร์เตอร์, อินพุต PV, อินเทอร์เฟซแบตเตอรี่ และข้อกำหนดการติดตั้ง
- ลำดับรุ่น
- BSE20KH3 / BSE30KH3
- กำลังไฟฟ้าขาออก nominal
- 20 / 30kVA
- อินพุต PV สูงสุด
- 30 / 45kW
- กระแสอินพุต DC สูงสุด
- 32A × 2 / 40A × 2
- กระแสไฟฟ้าลัดวงจรสูงสุด
- 48A × 2 / 60A × 2
- แรงดันแบตเตอรี่ nominal
- 500 / 550V
- กระแสแบตเตอรี่สูงสุด
- 50 / 60A
- กำลังไฟฟ้าชาร์จ/คายประจุแบตเตอรี่สูงสุด
- 20 / 30kW
- กำลังไฟฟ้าขาเข้า AC สูงสุด
- 30 / 45kW
- กระแสขาออก AC สูงสุด
- 32 / 48A
- กระแส nominal ของระบบสำรอง
- 29 / 43.5A
- ค่าสูงสุดของระบบสำรอง (60 วินาที)
- 22 / 33kVA
- ประสิทธิภาพแบบยุโรป
- 97.8 / 98.1%
- ประสิทธิภาพสูงสุด
- 98.3 / 98.5%
- น้ำหนัก
- 29 / 36kg
- แรงดันไฟฟ้า PV สูงสุด
- 1000V
- แรงดัน DC ตามพิกัด
- 620V
- ช่วงแรงดัน DC
- 150–1000V
- ช่วงแรงดันไฟฟ้า MPPT
- 150–850V
- ช่วง MPPT เต็ม
- 500–850V
- แรงดันเริ่มทำงาน
- 160V
- MPPT trackers / strings
- 2 / 4
- ช่วงแรงดันแบตเตอรี่
- 150–800V
- ประเภทแบตเตอรี่
- Lithium-ion / lead-acid
- รูปแบบการชาร์จ
- 3 stages
- แรงดันไฟฟ้ากระแสสลับพิกัด
- 230 / 400V
- ความถี่
- 50 / 60Hz
- ตัวประกอบกำลัง
- 1; adjustable -0.8 to 0.8
- THD ของกระแส / THDV ของระบบสำรอง
- <3%
- เวลาสลับของระบบสำรอง
- <10ms
- ประสิทธิภาพการชาร์จ/คายประจุแบตเตอรี่
- 98.0%
- ประสิทธิภาพ MPPT
- 99.9%
- ระดับการป้องกันของเปลือกหุ้ม
- IP65
- ขนาด (สูง × กว้าง × ลึก)
- 558 × 535 × 260mm
- โทโพโลยี
- Transformerless
- การระบายความร้อน
- Intelligent fan
- อุณหภูมิในการทำงาน
- -25 to +60°C
- ความชื้นสัมพัทธ์
- 0–100%
- ระดับความสูง
- <4000m
- เสียงรบกวน
- <40dB
- การใช้พลังงานในโหมดสแตนด์บาย
- <5W
- อินเทอร์เฟซ
- LCD, LED, RS485, CAN, Wi-Fi, GPRS, 4G
แหล่งข้อมูลผลิตภัณฑ์
เอกสารข้อมูลอินเวอร์เตอร์
เอกสารข้อมูลจำเพาะต้นฉบับจากผู้ผลิต พร้อมโทโพโลยีผลิตภัณฑ์และข้อกำหนดทางเทคนิค
คำถามที่พบบ่อยเกี่ยวกับผลิตภัณฑ์
คำถามของคุณ พร้อมคำตอบ
ความเข้ากันได้ของแบตเตอรี่ อินพุตพลังงานแสงอาทิตย์ และการทำงานสำรอง
รองรับแรงดันแบตเตอรี่เท่าใด+
ช่วงแบตเตอรี่คือ 150–800V. แรงดันไฟฟ้าที่กำหนดคือ 500V สำหรับ BSE20KH3 และ 550V สำหรับ BSE30KH3.
สามารถเชื่อมต่อกำลังไฟ PV ได้เท่าใด+
อินพุต PV สูงสุดคือ 30kW สำหรับ BSE20KH3 และ 45kW สำหรับ BSE30KH3. แรงดันและกระแสของสตริงก็ต้องอยู่ภายในขีดจำกัดที่ประกาศไว้เช่นกัน
ให้กำลังไฟสำรองหรือไม่+
ใช่ เอาต์พุตสำรองคือ 20 / 30kVA โดยมีค่าสูงสุด 22 / 33kVA เป็นเวลา 60 วินาที และการสลับต่ำกว่า 10ms.
นี่คือระบบพลังงานแสงอาทิตย์แบบครบวงจรหรือไม่+
หน้านี้ครอบคลุมเฉพาะอินเวอร์เตอร์ โมดูล PV แบตเตอรี่ และอุปกรณ์ติดตั้งจะเลือกแยกต่างหาก
สอบถามผลิตภัณฑ์
เลือกอินเวอร์เตอร์ไฮบริดของคุณ
แจ้งความจุ PV แรงดันไฟฟ้าแบตเตอรี่ การเชื่อมต่อกริด และโหลดแบ็กอัปของคุณ
20 / 30kW อินเวอร์เตอร์โซลาร์ไฮบริดสามเฟส
รุ่น: BSE20/30KH3 หมวดหมู่: อินเวอร์เตอร์โซลาร์
