Ogniwa N-type TOPCon
Technologia ogniw z pasywowanym kontaktem wspiera publikowaną sprawność modułu na poziomie do 23.56% w modelu 460W.

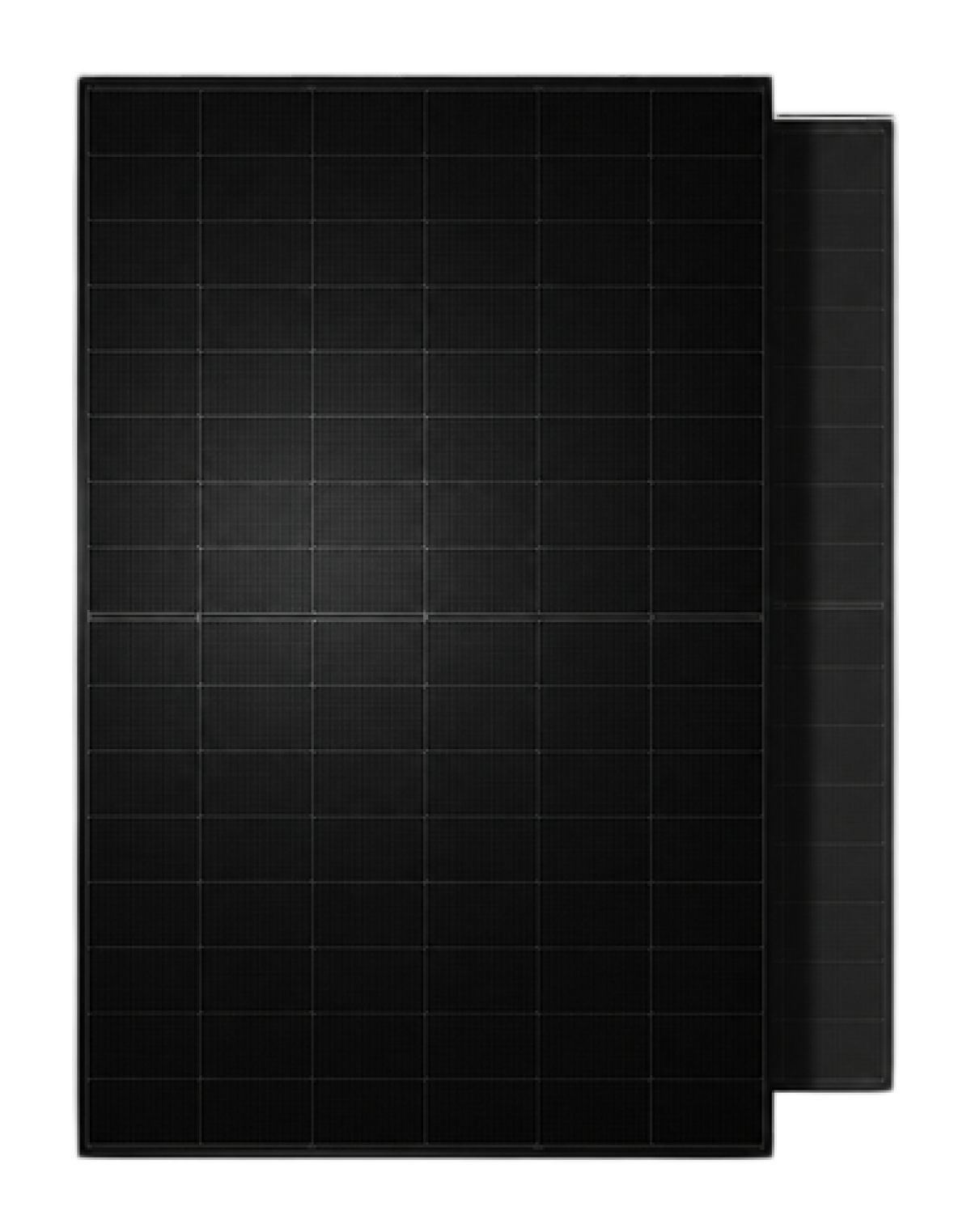

460W Całkowicie czarny moduł słoneczny TOPCon
BSM460M10-54HNH
Wysokowydajny, całkowicie czarny, dwustronny moduł słoneczny do dachów mieszkalnych i komercyjnych, łączący technologię typu N TOPCon ze zwartą konstrukcją z podwójną szybą i jednolitym ciemnym wyglądem.
460 WMoc znamionowa23.56%SprawnośćTyp N TOPConTechnologia ogniw
Przegląd modułu
Stworzony z myślą o wysokosprawnej fotowoltaice dachowej
Całkowicie czarny moduł słoneczny Bluesun 460W TOPCon został zaprojektowany do dachowych projektów mieszkalnych i komercyjnych, w których istotne są wydajność modułu, spójność wizualna i niezawodna praca na zewnątrz.
Ogniwa typu N TOPCon połączono z dwustronną konstrukcją z podwójną szybą w kompaktowym formacie 1722 × 1134 mm. Jednolity ciemny wygląd wspiera instalacje dachowe, w których znaczenie mają zarówno projekt systemu, jak i estetyka modułu.
Przy projektowaniu systemu należy ocenić moduł wraz z limitami falownika, konfiguracją stringów, konstrukcją montażową, warunkami dachowymi i wymaganiami certyfikacyjnymi specyficznymi dla projektu.
Całkowicie czarna konstrukcja dwustronna
Ciemny wygląd modułu łączono z dwuszybową konstrukcją dwustronną i publikowanym współczynnikiem uzysku z tylnej strony na poziomie 80% ±5% w warunkach STC.
Kompaktowy format dachowy
Format modułu 1722 × 1134 mm wspiera układy dachów mieszkalnych i komercyjnych po sprawdzeniu zgodności z wymaganiami konstrukcyjnymi, montażowymi i elektrycznymi.
Zastosowania
Zaprojektowany z myślą o dachowych projektach fotowoltaicznych
Całkowicie czarny moduł słoneczny 460W TOPCon sprawdza się w instalacjach mieszkalnych i komercyjnych, w których ważne są układ dachu, wygląd wizualny, zgodność systemu i wydajność modułu.
Dachy mieszkalne
Wysokosprawna, całkowicie czarna opcja modułu dla domów, w których dostępna powierzchnia dachu, wygląd, wymiary modułu i zgodność systemu wymagają starannej oceny.
Poznaj rozwiązania dla domów
Dachy komercyjne
Odpowiedni dla fabryk, magazynów i innych dachów komercyjnych, gdy układ modułów, warunki konstrukcyjne, projekt stringów i wymagania elektryczne odpowiadają projektowi.
Poznaj rozwiązania C&IDane techniczne
Dane techniczne modułu słonecznego 460W
Zapoznaj się z opublikowanymi charakterystykami elektrycznymi modułu słonecznego Bluesun BSM460M10-54HNH w warunkach STC i NMOT.
| Parametr | STC | NMOT |
|---|---|---|
| Maksymalna moc (Pmax) | 460 W | 348 W |
| Napięcie pracy (Vmp) | 33.01 V | 30.62 V |
| Prąd pracy (Imp) | 13.98 A | 11.40 A |
| Napięcie obwodu otwartego (Voc) | 39.62 V | 37.52 V |
| Prąd zwarcia (Isc) | 14.72 A | 11.85 A |
| Sprawność modułu | 23.56% | — |
Wszystkie wartości elektryczne podane na tej stronie muszą odpowiadać najnowszej opublikowanej karcie danych Bluesun.
Dane instalacyjne
Wymiary i limity eksploatacyjne
Przed projektowaniem i instalacją systemu zapoznaj się z wymiarami modułu, jego masą, konstrukcją oraz opublikowanymi limitami eksploatacyjnymi.
Skorzystaj z oryginalnej karty danych, aby uzyskać informacje o rozmieszczeniu otworów montażowych, parametrach znamionowych elektrycznych i szczegółach inżynierskich projektu.
1722 mm1134 mm
Głębokość ramy 30 mm · 24 kg
Mechaniczne
- Typ ogniwa
- N-type TOPCon
- Układ ogniw
- 108 (6 × 18)
- Wymiary
- 1722 × 1134 × 30 mm
- Masa
- 24 kg
- Szkło przednie
- 2.0 mm high-transmittance AR coated tempered glass
- Tylna szyba
- 2.0 mm high-transmittance coated tempered glass
- Rama
- Anodized aluminium alloy
- Puszka przyłączeniowa
- IP68
Warunki pracy
- Maksymalne napięcie systemu
- DC 1500 V (IEC)
- Temperatura pracy
- −40°C to +85°C
- Maksymalny bezpiecznik szeregowy
- 30 A
- Obciążenie statyczne
- Snow 5400 Pa / wind 2400 Pa
- Współczynnik temperaturowy, Pmax
- −0.30%/°C
- Współczynnik temperaturowy, Voc
- −0.25%/°C
- Współczynnik temperaturowy, Isc
- +0.046%/°C
- Nominalna temperatura pracy modułu
- 45 ±2°C
- Współczynnik uzysku z tylnej strony
- 80% ±5%
Materiały produktowe
Karta danych całkowicie czarnego modułu słonecznego 460W TOPCon
Pobierz opublikowaną kartę danych modułu słonecznego BSM460M10-54HNH typu N TOPCon, w tym charakterystyki elektryczne, dane mechaniczne i warunki pracy.
FAQ produktu
Najczęściej zadawane pytania dotyczące całkowicie czarnego modułu słonecznego 460W TOPCon
Odpowiedzi na poziomie produktu na podstawie opublikowanej dokumentacji.
Czym jest technologia typu N TOPCon?
Technologia typu N TOPCon wykorzystuje technologię ogniw z pasywowanym kontaktem zaprojektowaną, aby wspierać wysoką sprawność konwersji i niezawodne wytwarzanie energii. Zapoznaj się z publikowaną kartą danych, aby poznać dokładne charakterystyki elektryczne tego modelu.
Czy ten moduł słoneczny 460W TOPCon można stosować w projektach mieszkalnych?
Tak. Moduł 460W TOPCon można rozważyć w projektach dachowych dla budynków mieszkalnych, w których jego wymiary, charakterystyki elektryczne, wymagania montażowe i lokalne zatwierdzenia odpowiadają projektowi systemu.
Czy moduł 460W TOPCon nadaje się do dachów komercyjnych?
Tak. Można go ocenić pod kątem systemów dachowych w budownictwie komercyjnym, gdy układ dachu, warunki konstrukcyjne, projekt stringów i wymagania elektryczne odpowiadają projektowi.
Jakie są wymiary i masa modułu?
Wymiary i masa modułu są podane w sekcji specyfikacji mechanicznych oraz w najnowszej oficjalnej karcie danych produktu Bluesun.
Czym różnią się znamionowe wartości mocy STC i NMOT?
Wartości STC są mierzone w standardowych laboratoryjnych warunkach testowych, natomiast wartości NMOT odzwierciedlają parametry pracy modułu w bardziej reprezentatywnych warunkach eksploatacji. Dokładne wartości dla tego modelu znajdują się w opublikowanej tabeli elektrycznej.
Jakie certyfikaty są dostępne dla tego modułu fotowoltaicznego?
Dostępne certyfikaty zależą od dokładnego modelu i rynku docelowego. Skontaktuj się z Działem wsparcia produktu Bluesun lub zapoznaj się z najnowszą dokumentacją techniczną, aby uzyskać aktualnie dostępne dokumenty certyfikacyjne.
Czy Bluesun oferuje kompletne systemy fotowoltaiczne wykorzystujące ten moduł?
Tak. Bluesun oferuje moduły fotowoltaiczne, falowniki, produkty do magazynowania energii oraz kompletne systemy fotowoltaiczne i magazynowania energii dla projektów komercyjnych, przemysłowych i wielkoskalowych.
Zapytanie o produkt
Opowiedz nam o swoim projekcie
Podziel się wymaganiami projektu, a nasz zespół pomoże Ci ocenić ten 460W całkowicie czarny moduł fotowoltaiczny TOPCon i odpowiednie konfiguracje systemu.
460W Całkowicie czarny moduł słoneczny TOPCon
Model: BSM460M10-54HNH Kategoria: Panele fotowoltaiczne
