Podwójny MPPT
Dwa trackery z zakresem pracy 140–1000V.

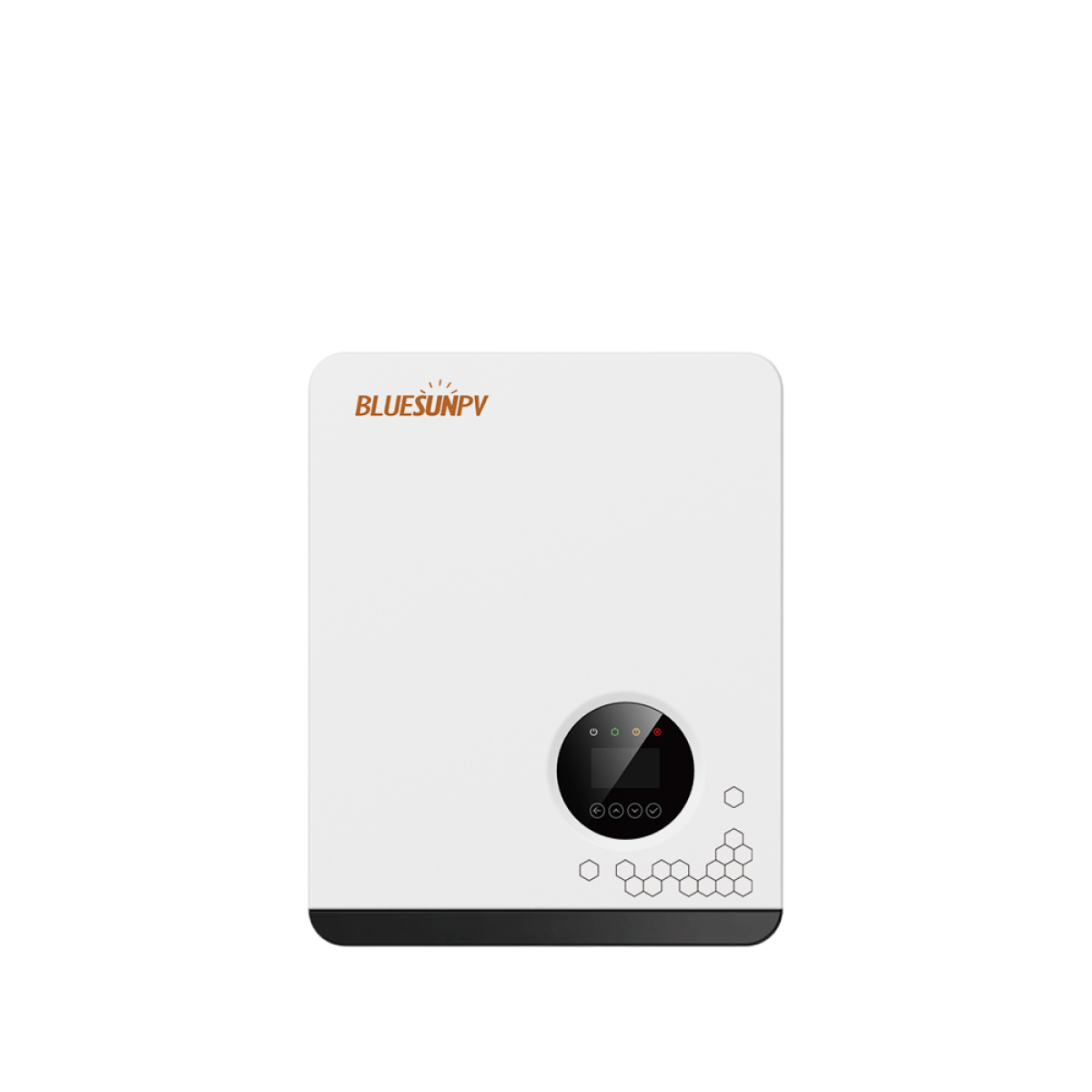

15–25kW Trójfazowy sieciowy falownik stringowy
BSM15-25K-B
Dual-MPPT falownik stringowy z wejściem DC do 1100V, maksymalną sprawnością 98.6% i ochroną obudowy IP66.
15–25kWZnamionowa moc wyjściowa AC2 MPPTNiezależne trackery98.6%Maksymalna sprawność
Przegląd falownika
Konwersja Dual-MPPT dla trójfazowego PV
Seria BSM15-25K-B przekształca energię słoneczną DC na 400V trójfazowy prąd przemienny. Wybierz BSM15K-B, BSM17K-B, BSM20K-B lub BSM25K-B, aby uzyskać znamionowe moce wyjściowe 15, 17, 20 lub 25kW.
Dwa trackery MPPT pracują w zakresie 140–1000V, z maksymalnym wejściem DC 1100V. Obudowa IP66, chłodzenie wentylatorowe i wyświetlacz LCD wspierają pracę i uruchomienie.
Wysoka sprawność konwersji
98.6% maksymalnej sprawności w całej serii.
Ochrona sieci
Ochrona przed pracą wyspową, odwrotną polaryzacją i nadprądem.
Komunikacja
RS485 z opcjonalnym Wi-Fi / 4G plug.
Integracja systemu
Zbuduj kompletny system fotowoltaiczny on-grid
Poznaj pasującą serię systemów dla modułów PV, montażu i akcesoriów elektrycznych.

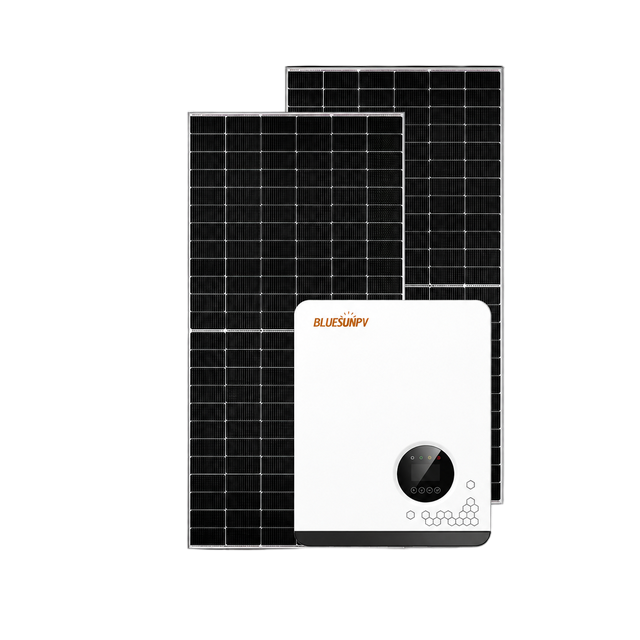

Kompletny system fotowoltaiczny on-grid
BSM15-25KW-ONPV moduły, montaż i akcesoria elektryczne dostosowane do lokalizacjiPoznaj system fotowoltaiczny on-grid →Połączenie AC
400V trójfazowy · 3L+N
Wejścia PV
Dwa niezależne trackery MPPT
Monitoring
RS485 · opcjonalnie Wi-Fi / 4G
Zobacz zakres falownika +
- Zakres modeli · warianty 4
- BSM15K-B / BSM17K-B / BSM20K-B / BSM25K-B
- Znamionowe napięcie sieci · 400V
- 3L+N
- Przyłącze akumulatora · Brak
- PV on-grid string inverter
Specyfikacja techniczna
Porównaj cztery modele falowników
Wybierz moc wyjściową, aby wyświetlić dane dla danego modelu. Wspólne specyfikacje dotyczą serii falowników.
- Model
- BSM15K-B
- Nominalna moc wyjściowa AC
- 15000W
- Maksymalna moc wyjściowa AC
- 16500VA
- Maksymalny prąd wyjściowy
- 23.9A
- Znamionowe napięcie AC
- 400V 3L+N
- MPPT trackery
- 2
- Stringi na MPPT
- 2 / 1
- Maksymalny prąd wejściowy na MPPT
- 30A / 15A
- Maksymalny prąd zwarciowy na MPPT
- 40A / 20A
- Maksymalna sprawność
- 98.6%
- Sprawność europejska
- 98.2%
- Model
- BSM17K-B
- Nominalna moc wyjściowa AC
- 17000W
- Maksymalna moc wyjściowa AC
- 18700VA
- Maksymalny prąd wyjściowy
- 27.1A
- Znamionowe napięcie AC
- 400V 3L+N
- MPPT trackery
- 2
- Stringi na MPPT
- 2 per MPPT
- Maksymalny prąd wejściowy na MPPT
- 30A
- Maksymalny prąd zwarciowy na MPPT
- 40A
- Maksymalna sprawność
- 98.6%
- Sprawność europejska
- 98.3%
- Model
- BSM20K-B
- Nominalna moc wyjściowa AC
- 20000W
- Maksymalna moc wyjściowa AC
- 22000VA
- Maksymalny prąd wyjściowy
- 31.9A
- Znamionowe napięcie AC
- 400V 3L+N
- MPPT trackery
- 2
- Stringi na MPPT
- 2 per MPPT
- Maksymalny prąd wejściowy na MPPT
- 30A
- Maksymalny prąd zwarciowy na MPPT
- 40A
- Maksymalna sprawność
- 98.6%
- Sprawność europejska
- 98.3%
- Model
- BSM25K-B
- Nominalna moc wyjściowa AC
- 25000W
- Maksymalna moc wyjściowa AC
- 27500VA
- Maksymalny prąd wyjściowy
- 39.9A
- Znamionowe napięcie AC
- 400V 3L+N
- MPPT trackery
- 2
- Stringi na MPPT
- 2 per MPPT
- Maksymalny prąd wejściowy na MPPT
- 30A
- Maksymalny prąd zwarciowy na MPPT
- 40A
- Maksymalna sprawność
- 98.6%
- Sprawność europejska
- 98.3%
- Maksymalne napięcie DC
- 1100V
- Nominalne napięcie DC
- 620V
- Napięcie startowe
- 250V
- Zakres napięcia MPPT
- 140–1000V
- Częstotliwość sieci
- 50 / 60Hz (±5Hz)
- Współczynnik mocy
- 0.8 leading to 0.8 lagging
- THDi
- 3%
- Wymiary (szer. × wys. × gł.)
- 380 × 483 × 193mm
- Masa
- 20.7kg
- Temperatura pracy
- −25 to +60°C
- Chłodzenie
- Fan cooling
- Maksymalna wysokość
- 4000m
- Wilgotność
- 0–100%, non-condensing
- Topologia
- Transformerless
- Stopień ochrony obudowy
- IP66 (inverter)
- Komunikacja
- RS485 / Wi-Fi / 4G
- Wyświetlacz
- LCD
- Ochrona przed przepięciami
- DC Type II; AC Type III, Type II optional
- Ochrona przed pracą wyspową
- Yes
- Przełącznik DC
- Yes
Materiały produktowe
Karta danych falownika
Oryginalna rozkładówka katalogowa BSM15-25K-B, zawierająca funkcje i specyfikacje wszystkich czterech modeli falowników.
FAQ produktu
Odpowiedzi na Twoje pytania.
Wejście PV, wybór modelu i integracja produktu.
Czym różnią się cztery modele?+
Znamionowa moc wyjściowa AC wynosi 15, 17, 20 lub 25kW.. Maksymalny prąd wyjściowy oraz układ wejść PV modelu 15kW różnią się; zobacz karty modeli.
Jakie są limity wejścia PV?+
Maksymalne napięcie DC wynosi 1100V, napięcie startu wynosi 250V, a zakres pracy MPPT to 140–1000V.. Limity prądu różnią się w zależności od modelu.
Jaki stopień ochrony ma falownik?+
Obudowa falownika ma klasę ochrony IP66. Zakres temperatury pracy wynosi od −25 do +60°C.
Czy ten falownik ma wejście bateryjne?+
Nie. Ten model to PV falownik stringowy on-grid, bez podłączenia akumulatora.
Czy mogę zamówić kompletny system PV?+
Tak. Otwórz podlinkowaną stronę systemu sieciowego BSM15-25KW-ON, aby zapoznać się z zakresem systemu i poprosić o dobór modułów i akcesoriów PV dostosowany do projektu.
Zapytanie o produkt
Wybierz swój trójfazowy falownik stringowy
Podaj wymaganą moc znamionową AC, konfigurację stringów PV, napięcie sieci i potrzeby w zakresie monitorowania.
15–25kW Trójfazowy sieciowy falownik stringowy
Model: BSM15-25K-B Kategoria: Falownik słoneczny
