변압기 내장
3상 220V Wye 출력과 선택적 High-leg Delta 연결을 지원하는 내장 변압기.
인버터 개요
태양광·저장장치·백업 전원 통합

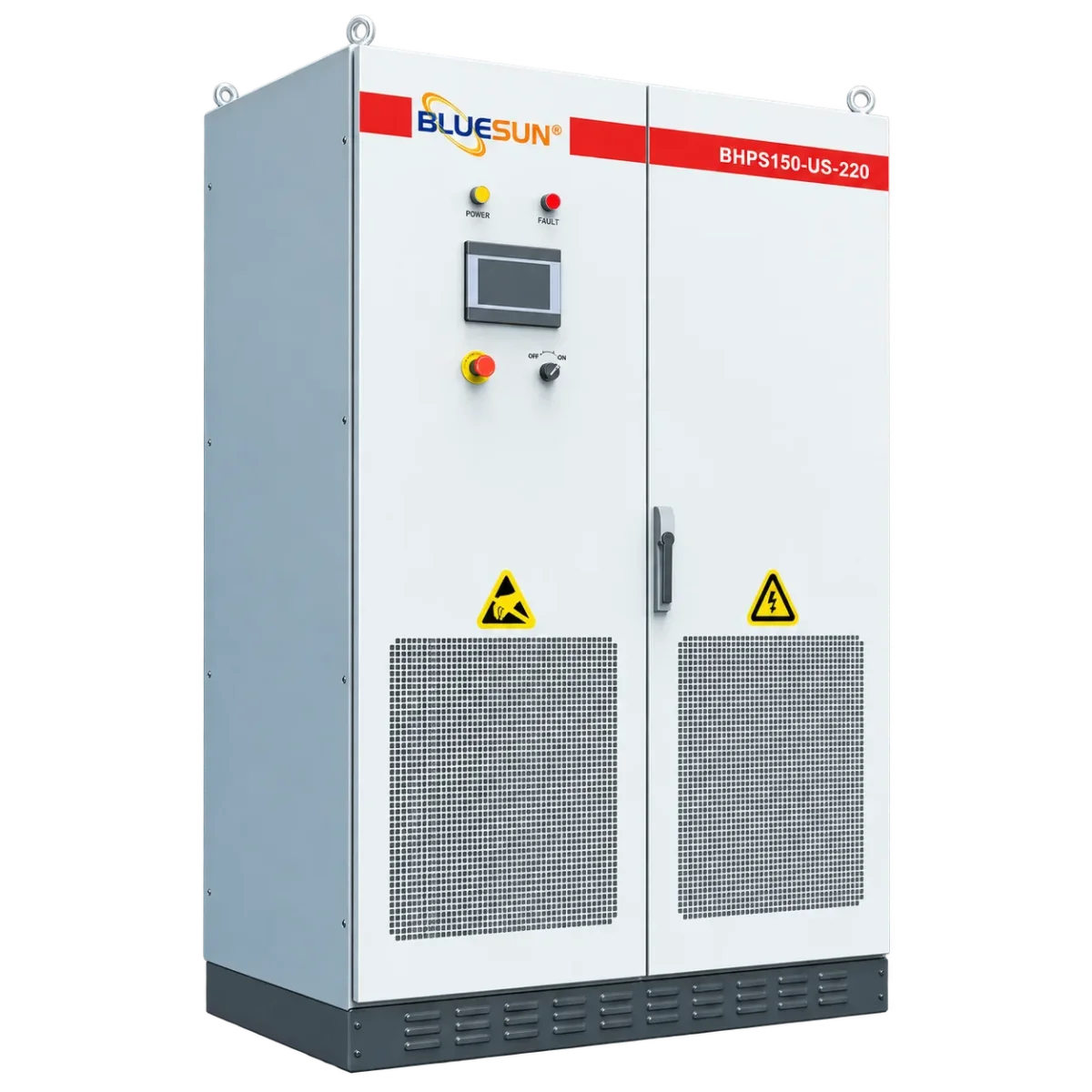

상업용 태양광 및 저장장치용 변압기 내장 하이브리드 인버터 시리즈로, 220V Wye 출력, 선택적 High-leg Delta 연결 및 400–600V 배터리 운전을 지원합니다.
BHPS 시리즈는 프로그래밍 가능한 운전 모드, 원격 디젤 발전기 제어, 최대 4대 병렬 연결을 통한 최대 600kW 구성을 지원합니다. 계통연계/오프그리드 자동 전환은 ≤10ms.로 규정됩니다.
병렬 확장
최대 4대 병렬 구성, 시스템 최대 전력 600kW.
유연한 에너지 관리
프로그래밍 가능한 운전 모드, 원격 발전기 제어 및 터치스크린 조작.
빠른 자동 전환
계통연계/오프그리드 자동 전환 ≤10ms, 10분간 110% 과부하 및 1분간 120% 과부하를 지원합니다.
시스템 통합
PV, 배터리, 계통 및 발전기를 통합한 아키텍처
프로젝트에 맞게 정격 전력, 배터리 전압 및 AC 연결 방식을 선택하십시오.
상업용 태양광 및 저장장치 통합
BHPS50/100/150-US-220Y(D)PV 발전, 외부 배터리, 계통, 발전기 및 부하를 조정합니다.AC 연결
220V Y결선 · 하이레그 델타 옵션
배터리 전압
400–600V
통신
RS485 / CAN
인버터 적용 범위 보기 +
- 하이브리드 인버터 · 모델 선택
- BHPS50-US / BHPS100-US / BHPS150-US
- PV 어레이 · 외부
- PV MPPT range 480–800VDC; maximum open-circuit voltage 1000VDC.
- 배터리 · 외부
- 400–600V battery; PV MPPT voltage must be 50–200V above maximum battery voltage.
- AC 설치 · 프로젝트별
- Select Wye or optional High-leg Delta connection and apply the corresponding voltage derating.
기술 사양
기술 사양
값은 해당되는 경우 BHPS50-US / BHPS100-US / BHPS150-US 순서를 따릅니다.
- 모델 순서
- BHPS50-US / BHPS100-US / BHPS150-US
- 정격 출력(계통연계 / 독립운전)
- 50 / 100 / 150kW
- 피상전력(계통연계 / 독립운전)
- 50 / 100 / 150kVA
- 정격 전류(계통연계 / 독립운전)
- 131.3 / 262.7 / 394.1A
- 최대 PV 전력
- 55 / 110 / 165kWp
- 최대 PV 입력 전류
- 104.2 / 208.3 / 312.5A
- PV 단락 전류
- 130.2 / 260.4 / 390.6A
- 최대 배터리 충전 / 방전 전력
- 50 / 100 / 150kW
- 최대 배터리 충전 / 방전 전류
- 125 / 250 / 319A
- 치수(W × H × D)
- 950×1860×750 / 1200×1900×800 / 1200×1900×800mm
- 무게
- 590 / 923 / 1200kg
- 정격 전압
- 220V Wye
- 계통 전압 범위
- 190–240V
- AC 연결
- 3/N/PE Wye / 3/N/PE Delta (optional)
- 정격 주파수
- 50 / 60Hz
- 계통 주파수 범위
- 45–55 / 55–65Hz
- 계통 THDi
- <3%
- 역률
- 0.8 lagging to 0.8 leading
- AC 입력 용량
- 50 / 100 / 150kVA
- 독립운전 THDu(선형 부하)
- ≤2%
- 과부하 능력
- 110% for 10 minutes; 120% for 1 minute
- 계통연계/독립운전 자동 전환
- ≤10ms
- 최대 PV 개방전압
- 1000VDC
- PV MPPT 전압 범위
- 480–800VDC
- 배터리 전압 범위
- 400–600V
- 전부하 배터리 전압 범위
- 400–600V
- PV / 배터리 전압 조정
- PV string MPPT voltage must be 50–200V higher than maximum battery voltage.
- 전압 순서
- 190 / 208 / 220 / 240V
- Y결선 정격 AC 입력/출력 전력
- 86.5% / 94.5% / 100% / 100%
- 하이레그 델타 정격 AC 입력/출력 전력
- 79.3% / 86.8% / 91.8% / 100%
- 연결 옵션
- 190–240V Wye; optional 190–240V High-leg Delta with split phase.
- 보호 등급
- Type 1
- 소음 수준
- <65dB(A) at 1m
- 작동 온도
- -25 to +55°C
- 냉각
- Forced-air
- 상대 습도
- 0–95%, non-condensing
- 최대 고도
- 6000m; derating above 3000m
- 내장형 변압기
- Yes
- 서지 보호
- Type II
- 대기 소비전력
- <30W
- 디스플레이
- Touch screen
- 통신
- RS485 / CAN
- 데이터시트에 명시된 표준
- UL1741, CSA-C22.2
제품 자료
인버터 데이터시트
전압 디레이팅과 연결 옵션을 포함해 BHPS 모델 3종 모두의 영문 원본 데이터시트를 다운로드하세요.
제품 FAQ
질문과 답변
배터리 호환성, 태양광 입력 및 백업 운전.
대상 모델은 무엇인가요?+
BHPS50-US, BHPS100-US 및 BHPS150-US는 50kW, 100kW 및 150kW의 정격 출력을 제공합니다. 시리즈 명칭은 BHPS50/100/150-US-220Y(D)입니다.
지원되는 AC 연결 방식은 무엇인가요?+
정격 출력은 220V Wye입니다. 데이터시트에는 선택 사양인 190–240V High-leg Delta(분상)도 기재되어 있습니다. 출력 디레이팅은 선택한 전압과 연결 방식에 따라 달라집니다.
배터리 및 PV 전압 요구 사항은 무엇인가요?+
배터리 및 전부하 배터리 범위는 400–600V.이며, PV MPPT 범위는 480–800VDC이고 최대 개방 회로 전압은 1000VDC.입니다. PV 스트링 MPPT 전압은 최대 배터리 전압보다 50–200V 높아야 합니다.
여러 대를 병렬로 운전할 수 있나요?+
카탈로그에는 최대 4대 병렬 운전과 최대 전력 600kW.가 명시되어 있습니다.
인버터에 변압기가 포함되어 있나요?+
예. 세 모델 모두 변압기, 터치스크린 및 RS485/CAN 통신을 포함합니다. 계통연계/오프그리드 자동 전환은 ≤10ms.으로 명시되어 있습니다.
제품 문의
하이브리드 인버터 선택
PV 용량, 배터리 전압, 계통 연결 및 백업 부하를 알려주십시오.

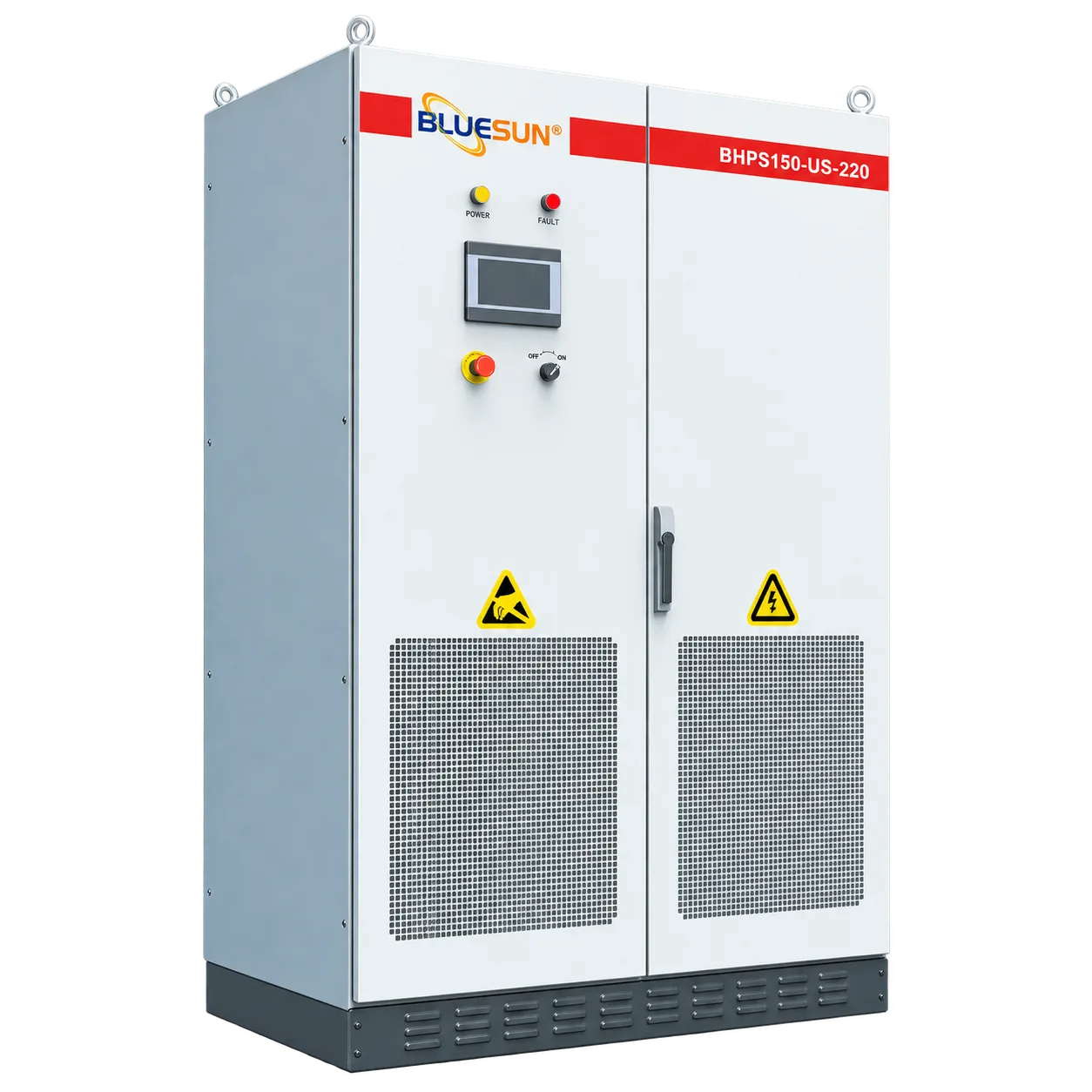

50 / 100 / 150kW 3상 하이브리드 에너지 저장 인버터
모델: BHPS50/100/150-US-220Y(D) 카테고리: 태양광 인버터
