Espansione flessibile dello stack
Ogni modulo batteria 51.2V aggiunge 5.427kWh di energia nominale, con la configurazione di sistema pubblicata che supporta fino a otto moduli batteria.
5.427kWh Batteria al litio ad alta tensione impilabile
BSM48106HP
Batteria al litio impilabile modulare 51.2V 106Ah con 5.427kWh di energia nominale per modulo per sistemi espandibili di accumulo di energia solare ad alta tensione.
5.427×N kWhEnergia nominale51.2×N VTensione nominale106 AhCapacità del modulo
Panoramica batterie
Accumulo ad alta tensione espandibile in formato impilabile

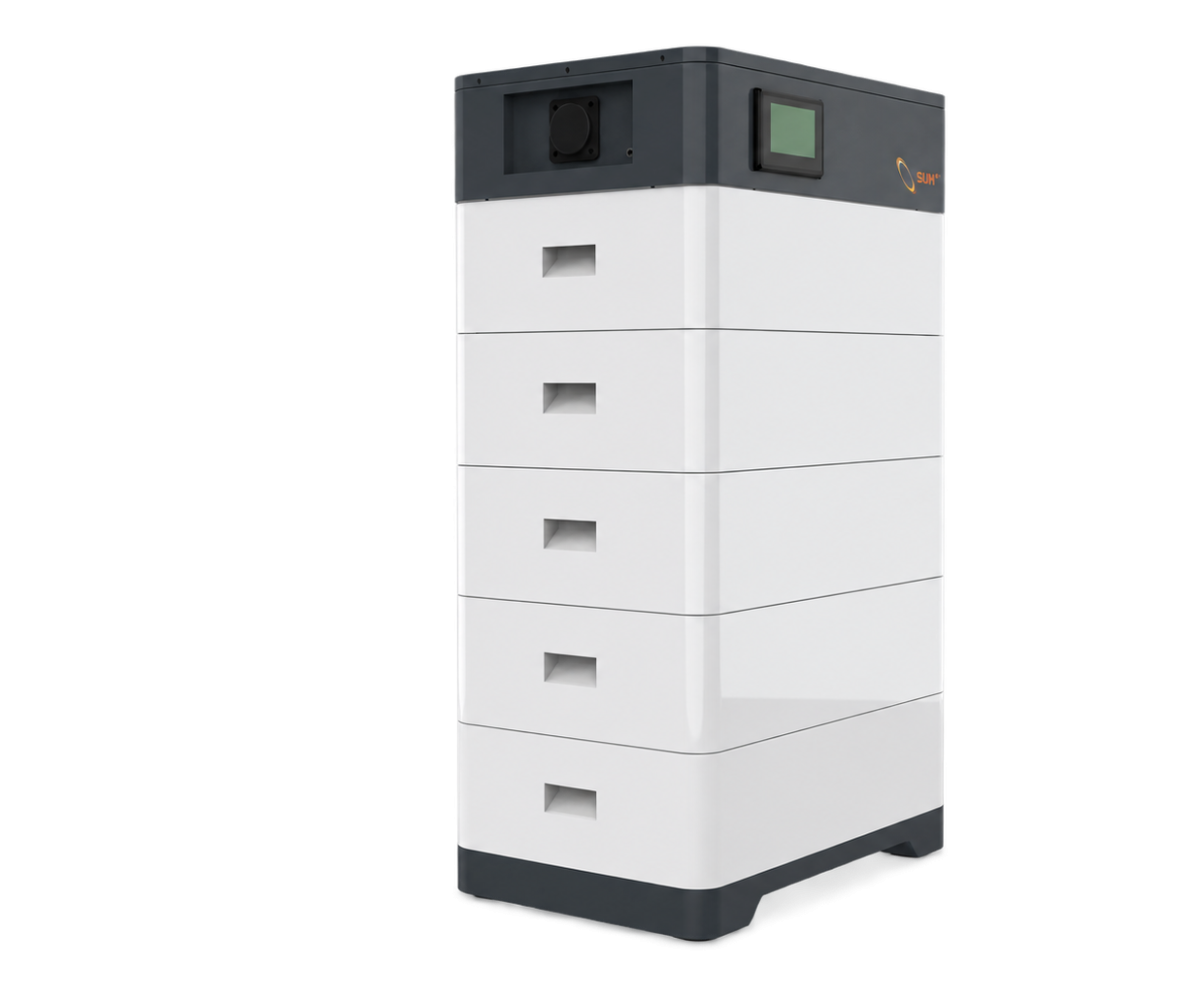

Il Bluesun BSM48106HP è un sistema di batterie al litio impilabile modulare costruito attorno a moduli batteria 51.2V, 106Ah. Ogni modulo apporta 5.427kWh di energia nominale e 4.884kWh di energia utilizzabile pubblicata.
Il sistema combina moduli batteria con un modulo di controllo dedicato e una base, consentendo di adeguare capacità e tensione operativa al numero di moduli installati. La scheda tecnica fornita consente fino a otto moduli batteria in un unico stack.
La progettazione finale del sistema deve confermare il numero di moduli richiesto, l'intervallo di tensione dell'inverter compatibile, la comunicazione CAN o seriale, i limiti di corrente, le apparecchiature di protezione e le condizioni di installazione.
Che cos'è Bluesun BSM48106HP?
Il BSM48106HP è un modulo batteria al litio impilabile 51.2V 106Ah utilizzato in un sistema di batterie ad alta tensione espandibile. La sua energia nominale di sistema è 5.427×N kWh, dove N è la quantità di moduli batteria installati e N non è superiore a otto.
Architettura ad alta tensione integrata
Lo stack combina moduli batteria, un modulo di controllo e una base in un sistema verticale compatto per applicazioni compatibili di accumulo energetico ad alta tensione.
Comunicazione multiprotocollo
Le interfacce di comunicazione RS485, RS232 e CAN sono indicate per la gestione della batteria, l'integrazione con inverter compatibili e il monitoraggio del sistema.
Monitoraggio tramite applicazione WiFi
I dati di prodotto pubblicati includono il monitoraggio tramite applicazione WiFi per verificare il funzionamento del sistema attraverso un'applicazione mobile supportata.
Applicazioni
Accumulo modulare per sistemi ad alta tensione compatibili
Selezionare la quantità di moduli in base all'energia accumulata richiesta, alla tensione operativa dell'inverter, alla richiesta di backup e alla configurazione massima dello stack pubblicata.
Accumulo solare residenziale
Configurare l'energia accumulata modulare per sistemi residenziali compatibili di solare e accumulo in base ai requisiti di carico, backup e inverter.
Alimentazione di backup espandibile
Aumentare la capacità del sistema aggiungendo moduli batteria approvati entro il limite di configurazione pubblicato N ≤ 8.
Sistemi di inverter ad alta tensione
Integrare il pacco batteria con un inverter ad alta tensione compatibile dopo aver confermato l'intervallo di tensione, il protocollo di comunicazione e i limiti di corrente.
Dati tecnici
BSM48106HP Specifiche della batteria impilabile
Verificare i dati pubblicati relativi a modulo, tensione di sistema, corrente, comunicazione e meccanica prima di selezionare la configurazione del pacco batteria.
Elettrico e batteria
- Valore nominale del modulo batteria
- 51.2 V / 106 Ah
- Tensione nominale del sistema
- 51.2×N V
- Energia nominale del sistema
- 5.427×N kWh
- Energia utilizzabile pubblicata
- 4.884×N kWh
- Tensione di carica
- 58.4×N V
- Tensione di scarica
- 40×N V
- Corrente di scarica standard
- 50 A
- Corrente di scarica massima
- 100 A
- Corrente di picco di carica / scarica
- 120 A for 2 seconds
- Quantità massima di moduli
- N ≤ 8
Meccanica e comunicazione
- Formato di installazione
- Stackable high-voltage battery system
- Comunicazione
- RS485 / RS232 / CAN
- Dimensioni del modulo batteria
- 600 × 400 × 162 mm each
- Dimensioni del modulo di controllo
- 600 × 409 × 152 mm
- Dimensioni della base batteria
- 600 × 400 × 72 mm
- Peso del modulo batteria
- 48.5 kg each
- Peso del modulo di controllo / base
- 17 kg / 9 kg
- Grado di protezione
- IP54
- Vita utile di progetto
- 10+ years
- Certificazioni elencate
- CE / IEC / UL / UN38.3 / MSDS
N rappresenta la quantità di moduli batteria installati. La scheda tecnica fornita indica N ≤ 8. Confermare l'intervallo di tensione finale e la compatibilità di comunicazione con l'inverter selezionato.
Dati di installazione
Dimensioni e limiti operativi del pacco batteria
L'altezza e il peso del sistema aumentano con il numero di moduli batteria. Prevedere spazio per il modulo di controllo, la base batteria, l'accesso per la manutenzione e i collegamenti elettrici.
162×N + 224 mm600 mm409 mm profondità max · 48.5×N + 26 kg
- Temperatura di carica
- 0°C to 50°C
- Temperatura di scarica
- −10°C to 50°C
- Temperatura di conservazione
- −20°C to 60°C
- Vita ciclica
- >6000 cycles
- Condizione del test di ciclo
- 0.2C charge / discharge at 25°C
- Profondità di scarica dichiarata
- 80% DoD for cycle test
Accumulo di energia solare
Accumulo a batteria impilabile per sistemi solari
Il BSM48106HP può costituire il componente di accumulo di un sistema fotovoltaico con accumulo compatibile quando è richiesta un'architettura modulare a batteria ad alta tensione.
Ogni modulo batteria aggiunto aumenta l'energia nominale di 5.427kWh e l'energia utilizzabile di 4.884kWh.. Il numero di moduli selezionato deve rimanere entro il limite pubblicato e l'intervallo di tensione operativa dell'inverter collegato.
I moduli batteria non si collegano direttamente ai pannelli solari. Un inverter compatibile e un sistema di protezione e controllo correttamente progettato gestiscono il flusso di energia tra l'array PV, il pacco batteria, i carichi e la rete.
Quanta energia fornisce un pacco batteria BSM48106HP?
L'energia nominale è 5.427×N kWh e l'energia utilizzabile pubblicata è 4.884×N kWh, dove N è il numero di moduli batteria installati. La scheda tecnica fornita indica un massimo di otto moduli.
Risorse prodotto
BSM48106HP Scheda tecnica della batteria impilabile ad alta tensione
Scarica la scheda tecnica fornita della serie BSMHP per il modulo verificato, la tensione di sistema, la corrente, la comunicazione, le dimensioni, il peso e i limiti operativi.
FAQ prodotto
BSM48106HP FAQ sulla batteria impilabile
Risposte basate sulla scheda tecnica del prodotto BSM48106HP fornita.
Che cosa significa N nelle specifiche BSM48106HP?+
N è la quantità di moduli batteria installati. La scheda tecnica fornita indica che N non deve essere maggiore di otto.
Quanta energia fornisce ciascun modulo batteria BSM48106HP?+
Ciascun modulo 51.2V 106Ah fornisce 5.427kWh di energia nominale e 4.884kWh di energia utilizzabile pubblicata.
Qual è la tensione di un pacco batteria completo?+
La tensione nominale di sistema è 51.2×N volt. La tensione di carica è 58.4×N volt e la tensione di scarica è 40×N volt, dove N è la quantità di moduli installati.
Quali interfacce di comunicazione sono disponibili?+
La scheda tecnica fornita elenca RS485, RS232 e le interfacce di comunicazione CAN. Confermare il protocollo richiesto con l'inverter selezionato prima della progettazione del sistema.
Quali sono i limiti di corrente?+
La corrente di scarica standard pubblicata è 50A, la corrente massima di scarica è 100A e la corrente di picco in carica o scarica è 120A per due secondi.
È possibile utilizzare BSM48106HP all'aperto?+
La scheda tecnica fornita elenca IP54 e l'installazione all'aperto. L'installazione finale deve comunque seguire la documentazione del prodotto, i requisiti di spazio per la manutenzione e le norme elettriche locali applicabili.
Qual è la vita ciclica pubblicata?+
La scheda tecnica indica più di 6000 cicli nelle condizioni di test specificate: 0.2C, 25°C e 80% di profondità di scarica.
Come verificare la compatibilità dell'inverter?+
Confermare l'intero intervallo di tensione dello stack, la quantità di moduli, la comunicazione CAN o seriale, i limiti di corrente e la configurazione della batteria approvata dal produttore dell'inverter prima dell'acquisto e dell'installazione.
Richiesta prodotto
Configura il tuo stack di batterie ad alta tensione
Condividi l'energia accumulata richiesta, il modello dell'inverter, la tensione del sistema, i carichi di backup e le condizioni di installazione. Il nostro team può aiutare a valutare la quantità di moduli BSM48106HP e la configurazione di sistema compatibile.
5.427kWh Batteria al litio ad alta tensione impilabile
Modello: BSM48106HP Categoria: Batteria solare al litio
