Integrazione solare + accumulo
Produzione solare e accumulo a batteria coordinati.

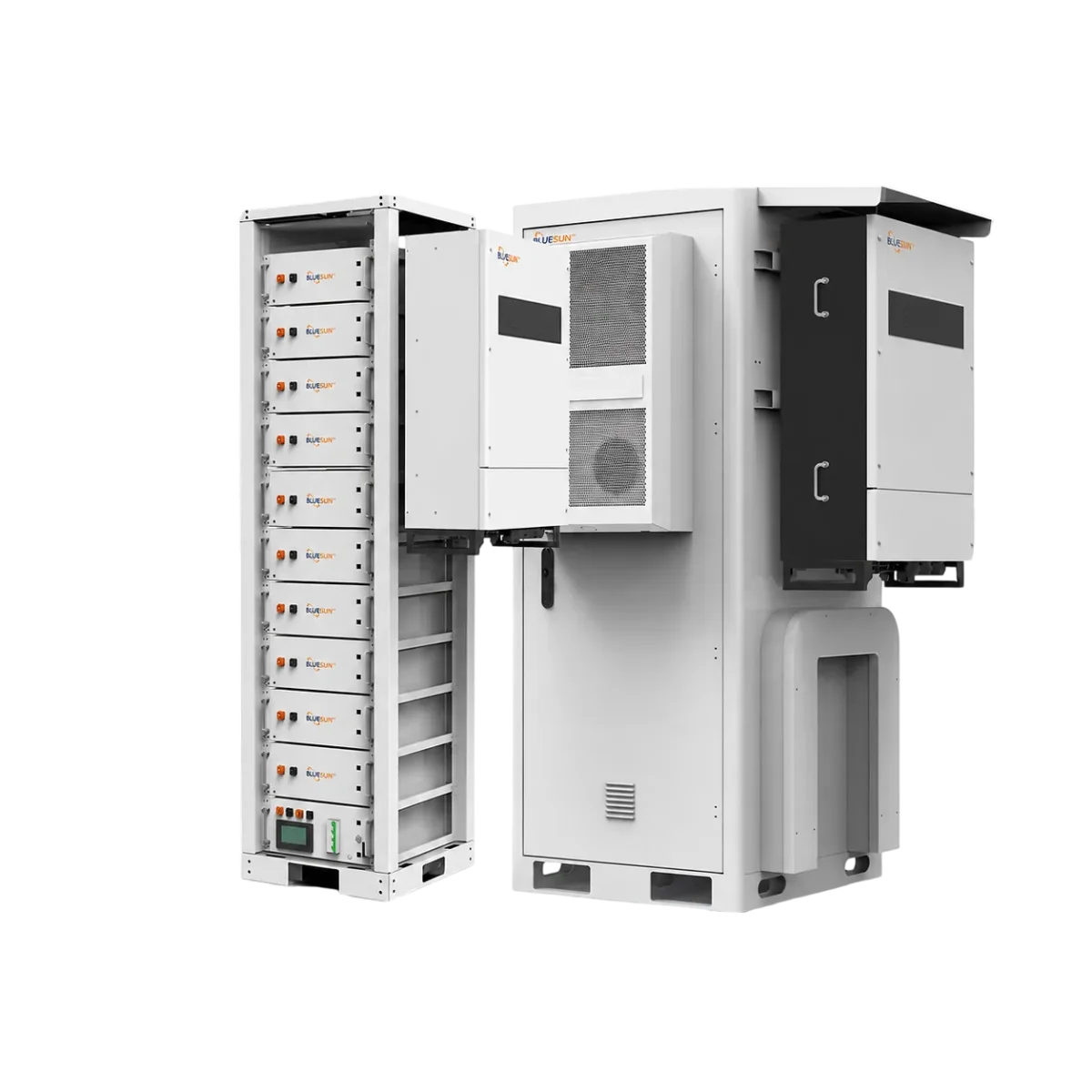

30kW / 54.27kWh Sistema di accumulo energetico
BSC-30KW-54KWh
Sistema integrato solare e accumulo LiFePO4 per autoconsumo commerciale, alimentazione di backup e uso flessibile dell'energia.
30kWPotenza nominale in uscita54.27kWhCapacità della batteria220VTensione AC
Panoramica del sistema
30kW Solare + Accumulo per siti commerciali
Il BSC-30KW-54KWh combina generazione solare, un inverter 30kW e accumulo a batterie modulare LiFePO4 in un unico sistema energetico commerciale coordinato.
Progettato per edifici commerciali, officine e altri siti che richiedono un maggiore autoconsumo solare, supporto di backup e gestione flessibile dell'energia.
Architettura modulare della batteria
Dieci moduli LiFePO4 della serie ad alta tensione.
Supporto di potenza commerciale
30kW potenza nominale in uscita a 220V AC.
Monitoraggio remoto
Modulo Wi-Fi incluso nella confezione standard.
Configurazione di sistema
Cosa è incluso nel sistema
Hardware principale e componenti di supporto nella confezione commerciale standard.
Moduli PV
BSM650G12-60HNH55 × 650W · 35.75kWp
Inverter ibrido
ATESS HP30-US-2201 × 30kW
Moduli batteria
BSM48106H10 × 51.2V 106AhVisualizza modulo batteria →Box di controllo ad alta tensione e rack
BSMC-1000V-120A · rack 11-layer
DC e cablaggio
10 MC4 coppie · cavo 400m PV
Monitoraggio remoto
1 modulo Wi-Fi incluso
Visualizza configurazione completa +
- PV Moduli · 55
- BSM650G12-60HNH · 650W; 11 modules per string, 5 strings
- Inverter · 1
- ATESS HP30-US-220 · 30kW / 33kVA
- Moduli batteria · 10
- BSM48106H · 51.2V 106Ah; cables included
- Box di controllo alta tensione · 1
- BSMC-1000V-120A
- Rack batterie · 1
- 11 layers
- Connettori · 10 coppie
- MC4
- Cavo PV · 400m
- PV1-F 1 × 6mm²; half red, half black
- Monitoraggio · 1
- Wi-Fi module
- PV Montaggio · kit 1
- Mounting structures for 55 modules

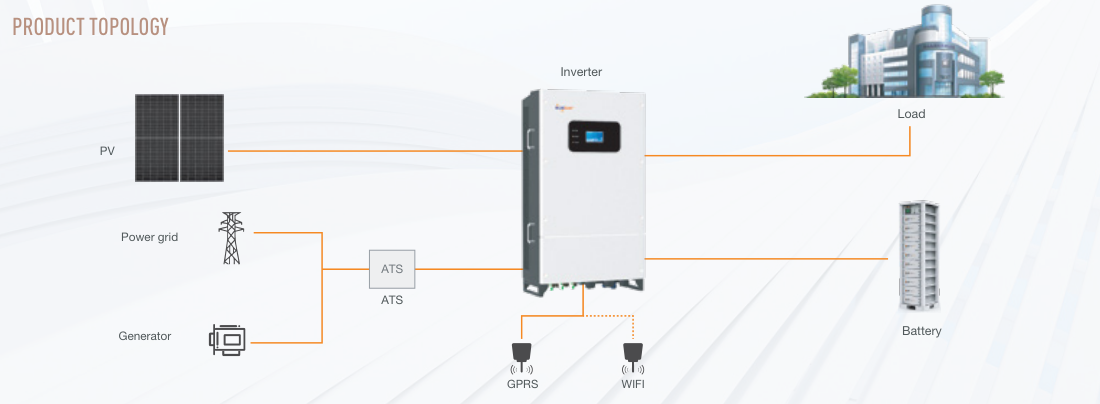

Architettura del sistema
Come funziona il sistema solare + accumulo 30kW
PV e la batteria si collegano all'inverter, alimentando carichi commerciali con commutazione rete o generatore e monitoraggio remoto.
Topologia dalla proposta standard fornita. I collegamenti ATS e generatore sono mostrati a livello concettuale; il perimetro di fornitura finale segue la configurazione del progetto.
Specifiche tecniche
Specifiche BSC-30KW-54KWh
Consulta le specifiche del sistema, dell'inverter e della batteria.
- Modello
- BSC-30KW-54KWh
- Uscita CA nominale
- 30kW
- Capacità della batteria
- 54.272kWh
- Array PV standard
- 35.75kWp · 55 × 650W
- Tensione AC
- 220V
- Frequenza di rete
- 50/60Hz
- Chimica della batteria
- LiFePO4
- Monitoraggio
- Wi-Fi module included
- Modello
- ATESS HP30-US-220
- Potenza nominale
- 33kVA / 30kW
- Tensione CA nominale
- 220V
- Frequenza
- 50/60Hz
- Capacità di sovraccarico
- 110% for 10 min; 120% for 1 min
- Tensione massima PV
- 800VDC
- Intervallo di tensione MPPT
- 125–620V
- Potenza massima PV
- 36kWp
- Raffreddamento
- Forced air
- Dimensioni (P × L × A, come elencate)
- 600 × 1000 × 315mm
- Peso
- 90kg
- Modulo / quantità
- BSM48106H × 10
- Chimica
- LiFePO4
- Tensione nominale del modulo
- 51.2V
- Capacità del modulo
- 106Ah / 5.4272kWh
- Capacità nominale combinata
- 54.272kWh
- Intervallo di tensione del sistema batteria
- 448–576V
- Corrente massima di carica / scarica
- 100A
- Comunicazione
- RS485 / CAN
- Peso indicato dell'assemblaggio batteria
- 650.7kg indoor / 874.2kg outdoor
- Vita ciclica
- >8,000 at 25°C
- Vita utile di progetto
- 10 years+
- Altitudine massima di funzionamento
- 4,000m
- Temperatura di carica
- 0–50°C
- Temperatura di scarica
- −10–50°C
- Temperatura di stoccaggio
- −20–60°C
Risorse prodotto
Documenti tecnici
Scarica la proposta standard 30kW di due pagine con configurazione del sistema, topologia e specifiche tecniche.
FAQ prodotto
Risposte alle tue domande.
Dettagli principali dalla proposta standard 30kW fornita.
Cosa è incluso nel sistema 30kW?+
Il pacchetto include 55 moduli PV, un inverter 30kW, dieci moduli batteria BSM48106H, una scatola di controllo ad alta tensione, un rack per batterie, connettori, cablaggio PV, monitoraggio Wi-Fi e PV strutture di montaggio.
Quanta PV solare è inclusa?+
55 moduli con potenza nominale di 650W forniscono 35.75kWp. La proposta standard specifica cinque stringhe di undici moduli.
Quale tensione AC è specificata?+
La proposta standard specifica 220V AC e 50/60Hz per l'inverter ATESS HP30-US-220.
Quali moduli batteria vengono utilizzati?+
Dieci moduli BSM48106H LiFePO4, ciascuno con valori nominali di 51.2V e 106Ah, forniscono un'energia nominale complessiva di 54.272kWh.
Include il monitoraggio remoto?+
È incluso un modulo Wi-Fi. La topologia illustra anche la connettività GPRS; la disponibilità deve essere confermata per la configurazione selezionata.
Può essere collegato a un generatore?+
La topologia di origine mostra l'ingresso rete o generatore tramite commutazione ATS. L'ambito di fornitura e l'installazione di generatore e ATS vengono confermati per il progetto.
È disponibile l'installazione interna o esterna?+
La proposta mostra configurazioni con rack interno e armadio esterno. Seleziona l'involucro e le condizioni di installazione per il sito; le pagine fornite non specificano un grado di protezione IP dell'involucro.
Richiesta prodotto
Progetta il tuo sistema solare + accumulo commerciale
Indicaci la posizione del sito, il profilo di carico, l'area PV e le esigenze di backup. Il nostro team ti aiuterà a valutare la configurazione giusta.
30kW / 54.27kWh Sistema di accumulo energetico commerciale US
Modello: BSC-30KW-54KWh Categoria: Sistema di energia solare
