Intégration solaire + stockage
Production solaire et énergie stockée coordonnées.

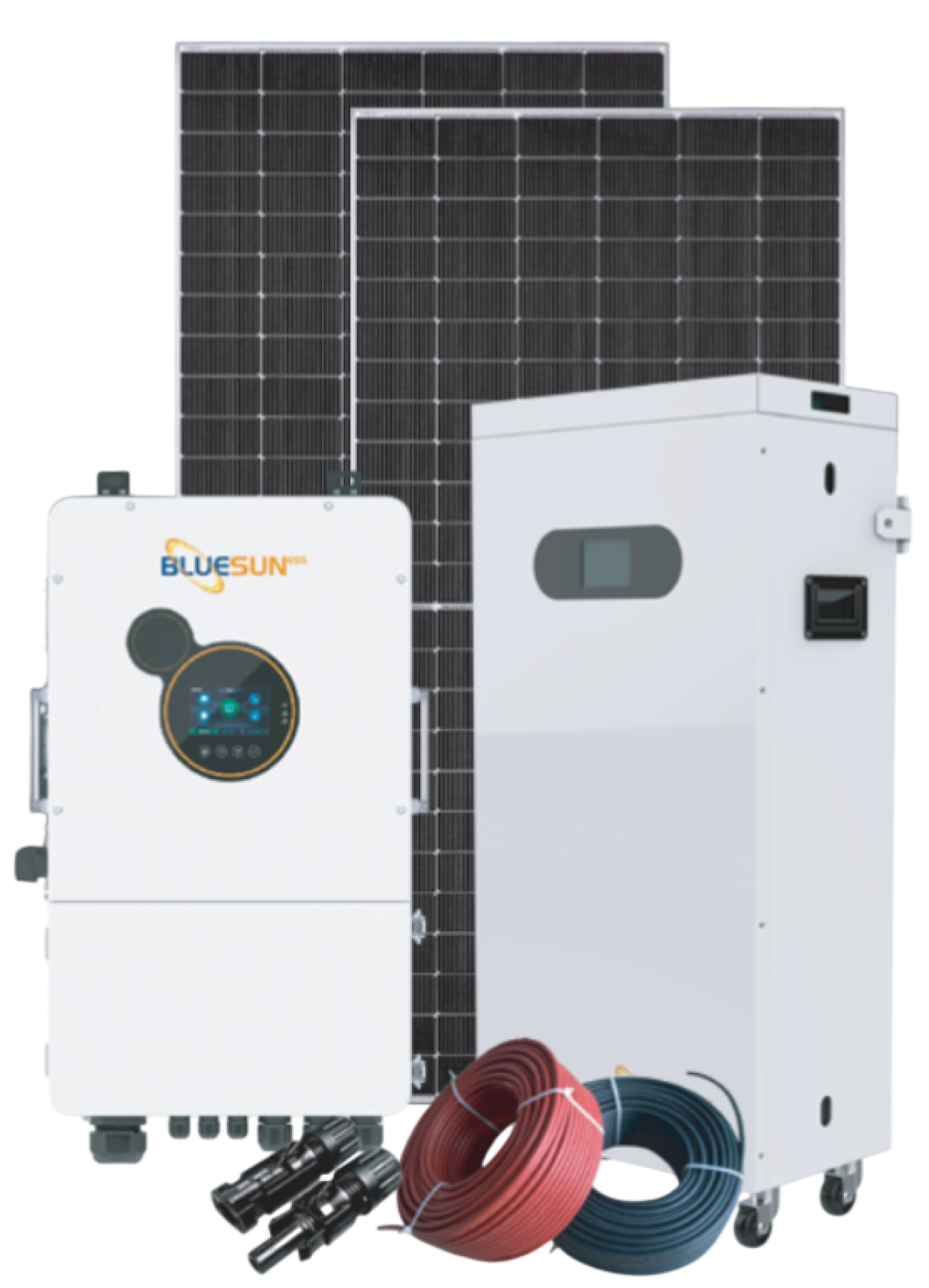

12kW / 32.15kWh Système de stockage d'énergie solaire
BSR-12KW-32KWh
Production solaire et stockage LiFePO4 pour les foyers 120/240V, l'alimentation de secours et une utilisation flexible de l'énergie.
12kWSortie nominale32.15kWhCapacité de la batterie120/240VAlimentation split-phase
Aperçu du système
12kW Solaire + stockage pour les foyers 120/240V
Le BSR-12KW-32KWh réunit la production solaire, un onduleur split-phase et un stockage sur batterie LiFePO4 dans un système énergétique résidentiel coordonné.
Conçu pour les foyers nécessitant une autoconsommation solaire plus élevée, une alimentation de secours et une gestion flexible de l'énergie, avec une surveillance Wi-Fi pour une visibilité du système connecté.
Stockage sur batterie modulaire
Deux batteries verticales LiFePO4 dans la configuration standard.
Alimentation 120/240V
Sortie split-phase pour charges résidentielles compatibles.
Surveillance à distance
Module Wi-Fi inclus dans la configuration standard.
Configuration du système
Contenu du système
Matériel principal et composants associés dans l'offre résidentielle standard.

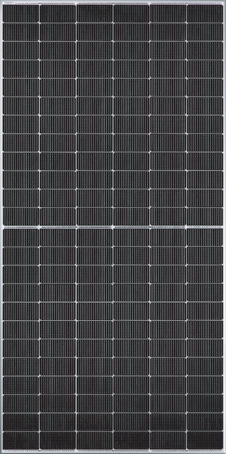

Modules PV
BSM650G12-60HNH24 × 650W · 15.6kWp

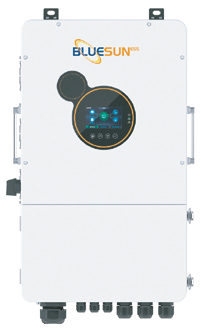

Onduleur split-phase
12kW · 120/240V1 × 12kW

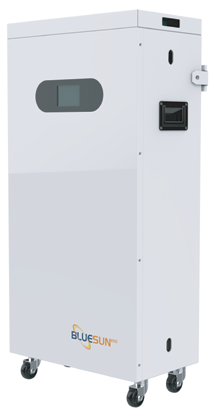

Modules de batterie
BSM483142 × 51.2V 314AhVoir le module de batterie →Barres omnibus et montage
2 × 300A barres omnibus · montage pour 24 modules
DC et câblage
4 MC4 paires · 200m PV câble
Surveillance à distance
1 module Wi-Fi inclus
Voir la configuration complète +
- PV Modules · 24
- BSM650G12-60HNH · 650W; 8 modules per string, 3 strings
- Onduleur · 1
- 12kW, 120/240V
- Batterie · 2
- BSM48314 · 51.2V 314Ah; cables included
- Barre omnibus · 2
- 300A; red and black
- Connecteurs · 4 paires
- MC4
- Câble PV · 200m
- PV1-F 1 × 4mm²; half red, half black
- Surveillance · 1
- Wi-Fi module
- PV Montage · 1 ensemble
- Mounting structures for 24 modules

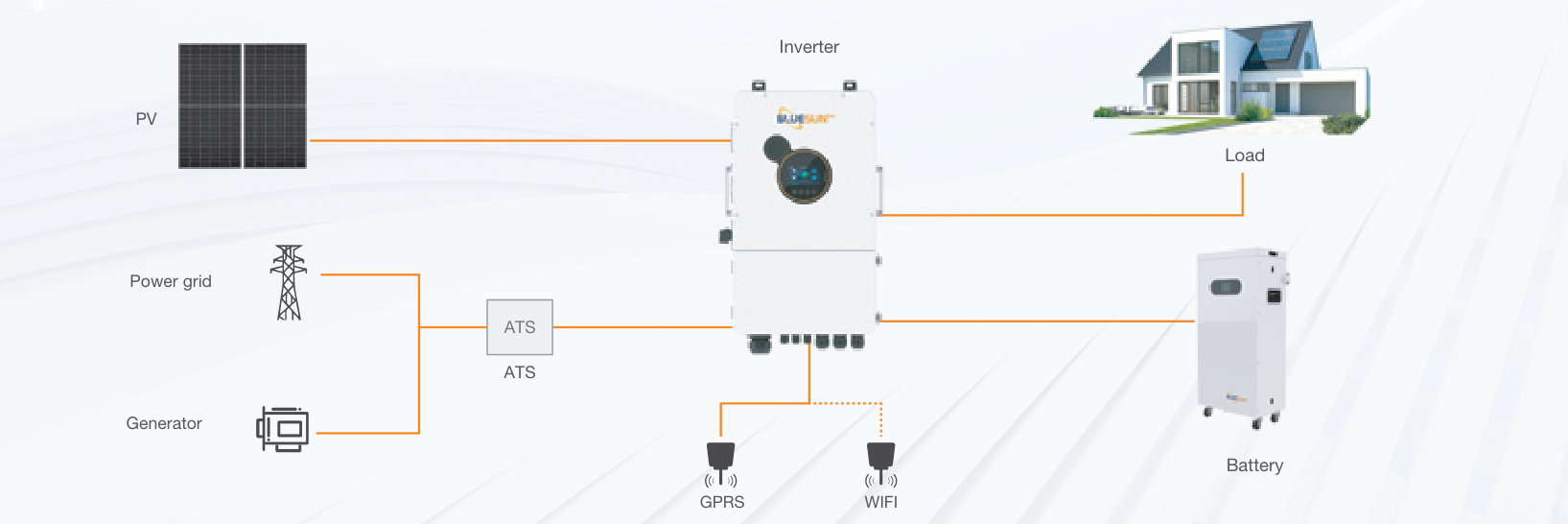

Architecture du système
Fonctionnement du système solaire + stockage 12kW
PV et la batterie se connectent à l'onduleur, avec les charges résidentielles, la commutation réseau ou groupe électrogène et la surveillance à distance.
Topologie issue de la proposition standard fournie. Les connexions ATS et groupe électrogène sont représentées à titre conceptuel ; le périmètre final de fourniture dépend de la configuration du projet.
Spécifications techniques
BSR-12KW-32KWh Spécifications
Consultez les spécifications du système, de l'onduleur et de la batterie.
- Modèle
- BSR-12KW-32KWh
- Sortie AC nominale
- 12kW
- Capacité de la batterie
- 32.15kWh
- Champ PV standard
- 15.6kWp · 24 × 650W
- Tension CA
- 120/240V · single-phase / split-phase
- Fréquence du réseau
- 50/60Hz
- Chimie de la batterie
- LiFePO4
- Surveillance
- Wi-Fi module included
- Puissance nominale
- 12,000W
- Tension CA nominale
- 120/240Vac
- Fréquence
- 50/60Hz
- Rendement maximal (PV vers l'onduleur)
- >96%
- Tension maximale en circuit ouvert PV
- 500VDC
- Plage de tension MPPT
- 125–425VDC
- Courant d'entrée solaire maximal
- 22A
- Courant de charge maximal
- 200A
- Dimensions (P × L × H, telles qu'indiquées)
- 750 × 440 × 240mm
- Poids
- 42kg
- Modèle / quantité
- BSM48314 × 2
- Chimie
- LiFePO4
- Tension nominale
- 51.2V per battery
- Capacité nominale
- 314Ah / 16.0768kWh per battery
- Plage de tension
- 40–58.4V
- Courant de charge / décharge maximal
- 200A per battery
- Communication
- RS485 / CAN
- Dimensions par batterie (telles qu'indiquées)
- 445 × 251 × 944mm
- Poids total des batteries
- 235.2kg
- Durée de vie en cycles
- >6,000 at 25°C
- Durée de vie prévue
- 10 years+
- Température de charge
- 0–50°C
- Température de décharge
- −10–50°C
- Température de stockage
- −20–60°C
Ressources produit
Documents techniques
Téléchargez la proposition standard 12kW de deux pages avec la configuration du système, la topologie et les spécifications techniques.
FAQ produit
Vos questions, nos réponses.
Détails clés de la proposition standard 12kW fournie.
Qu'est-ce qui est inclus dans le système 12kW ?+
Le lot standard comprend 24 PV modules, un onduleur 12kW, deux batteries BSM48314, des barres omnibus, des connecteurs, le câblage PV, un module Wi-Fi et PV structures de montage.
Quelle quantité de solaire PV est incluse ?+
Les modules 24 d'une puissance nominale de 650W fournissent un total de 15.6kWp.. La proposition liste trois chaînes de huit modules chacune.
Quelle tension le système prend-il en charge ?+
La proposition spécifie un fonctionnement 120/240Vac monophasé et split-phase. D'autres montages nécessitent une configuration parallèle compatible conçue par l'ingénierie.
Quelles batteries sont utilisées ?+
Deux batteries BSM48314 LiFePO4, chacune d'une capacité nominale de 51.2V et 314Ah, offrent environ 32.15kWh de stockage nominal combiné.
Le système inclut-il une supervision ?+
Un module de supervision Wi-Fi est inclus. La topologie illustre également une connectivité GPRS ; sa disponibilité doit être confirmée pour la configuration sélectionnée.
Peut-il se connecter à un générateur ?+
La topologie source montre une connexion au réseau ou à un générateur via une commutation ATS. L'alimentation, les caractéristiques nominales et l'installation du générateur et de l'ATS doivent être confirmées pour le projet.
32.15kWh correspond-il à l'énergie de sortie utilisable ?+
32.15kWh est l'énergie nominale arrondie de la batterie. L'énergie utilisable dépend des limites de fonctionnement, des pertes de conversion et des paramètres du système.
Demande de produit
Planifiez votre système solaire + stockage résidentiel
Indiquez-nous les besoins électriques de votre logement, votre localisation, la surface PV disponible et vos besoins de secours. Notre équipe vous aidera à évaluer votre configuration.
12kW / 32.15kWh Système de stockage d'énergie solaire split-phase US
Modèle : BSR-12KW-32KWh Catégorie : Système d'alimentation solaire
