Deux tailles de système
125kW avec un onduleur ou 250kW avec deux onduleurs.

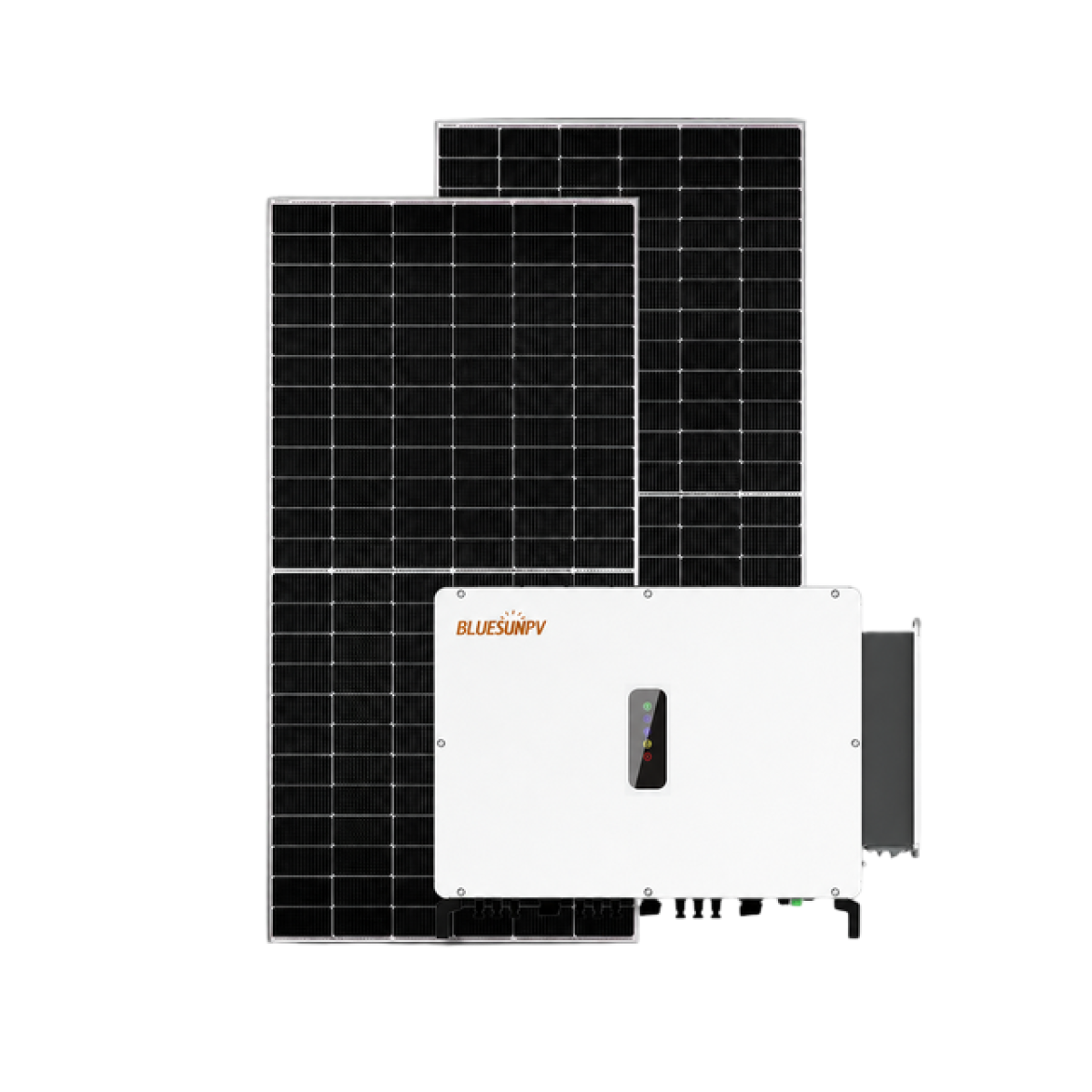

125 / 250kW Système solaire raccordé au réseau
BSM125KW-ON
Systèmes solaires raccordés au réseau avec un ou deux onduleurs BSM125K-B pour une sortie CA totale de 125kW ou 250kW.
125 / 250kWSortie AC du système1 / 2 unitésonduleurs 125kWIP66Protection de l'onduleur
Aperçu du système
125kW et 250kW Énergie solaire pour sites commerciaux
BSM125KW-ON propose deux configurations système : un onduleur BSM125K-B pour une sortie CA de 125kW, ou deux onduleurs BSM125K-B pour une sortie CA totale de 250kW.
Les modules PV, le dimensionnement des chaînes, la fixation, la distribution AC et le raccordement au réseau sont sélectionnés pour le site. Le système n'a pas de connexion de batterie ; la configuration 250kW nécessite une conception électrique coordonnée et une approbation du réseau.
Huit MPPT par onduleur
Suivi indépendant pour le champ PV du projet.
Onduleurs extérieurs
Protection IP66 pour chaque boîtier d'onduleur.
Configuration du projet
Champ PV, montage et accessoires électriques sélectionnés pour le site.
Configuration du système
Configurez votre système raccordé au réseau
Modules PV, onduleur et accessoires électriques spécifiques au site.
Modules solaires
Champ PV sélectionné pour le projetPuissance et quantité des modules adaptées à la conception

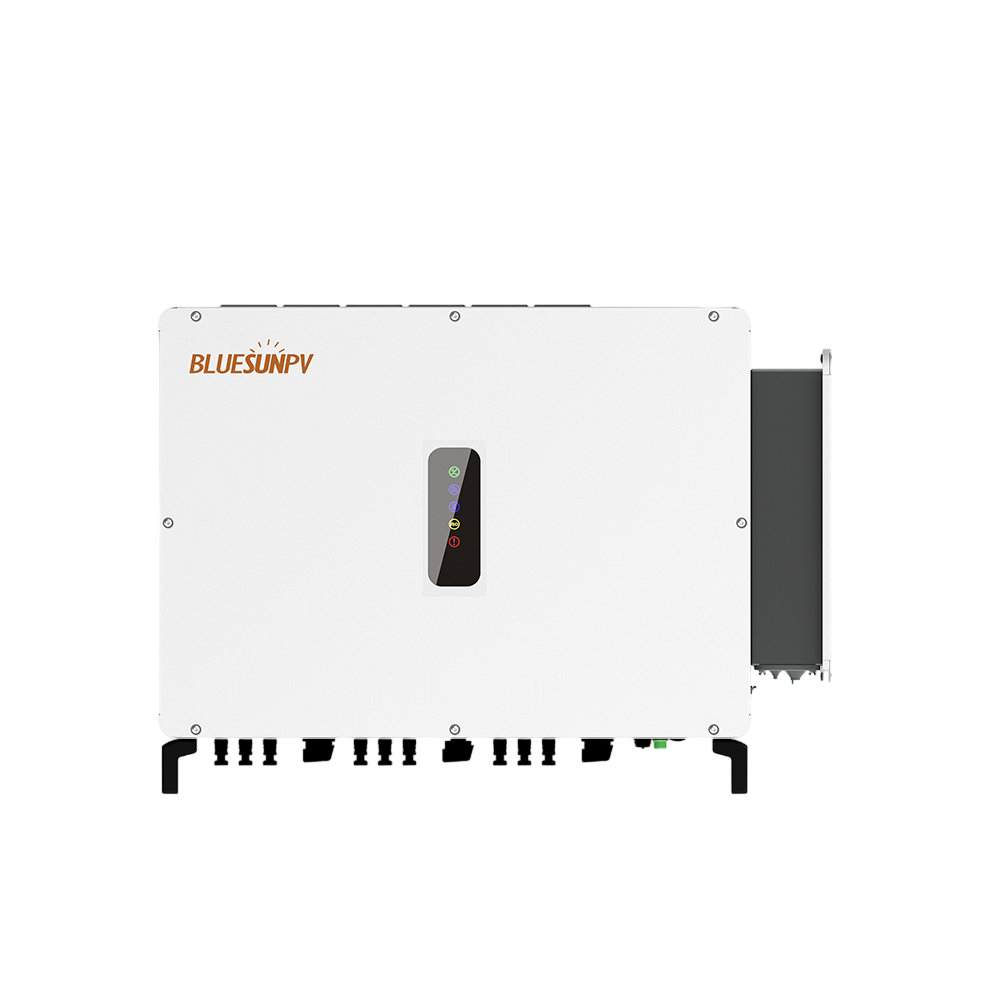

Onduleur raccordé au réseau
BSM125K-B1 × 125kW / 2 × 125kWVoir les spécifications de l'onduleur →Raccordement au réseau
230V / 400V triphaséRaccordement AC triphaséMontage
Toiture / sol, selon le projet
Accessoires électriques
Câblage et protection dimensionnés pour le site
Surveillance
Prise Wi-Fi / 4G en option
Voir le périmètre de configuration +
- Modules solaires · Spécifiques au projet
- Power, quantity and strings selected to inverter limits
- Onduleur raccordé au réseau · 1 ou 2 unités
- BSM125K-B · 125kW per unit
- Fixation · Spécifique au projet
- Roof or ground mounting
- Câbles et connecteurs · Spécifiques au projet
- DC and AC electrical design
- Supervision · En option
- Wi-Fi / 4G plug
Spécifications techniques
Spécifications techniques
Les puissances nominales des onduleurs ci-dessous s'appliquent à chaque unité BSM125K-B.
- Modèle de système
- BSM125KW-ON
- Configuration 125kW
- 1 × BSM125K-B
- Configuration 250kW
- 2 × BSM125K-B
- Puissance nominale CA par onduleur
- 125kW
- Champ PV et accessoires
- Project-specific
- Connexion de la batterie
- None
- Modèle d'onduleur
- BSM125K-B
- Sortie CA nominale
- 125kW
- Puissance apparente de sortie maximale
- 125kVA
- Tension CA nominale
- 230V/400V, 3W+PE, 3W+N+PE
- Courant de sortie maximal
- 181.2A
- Fréquence du réseau
- 50 / 60Hz (±5Hz)
- Facteur de puissance
- 0.8 leading to 0.8 lagging
- THDi
- <3% at nominal power
- Rendement maximal
- 98.7%
- Rendement européen
- 98.3%
- Tension DC maximale
- 1100V
- Tension DC nominale
- 650V
- Tension de démarrage
- 350V
- Plage de tension MPPT
- 200–1000V
- MPPT trackers
- 8
- Strings par MPPT
- 2
- Courant d'entrée maximal par MPPT
- 40A
- Courant de court-circuit maximal par MPPT
- 60A
- Dimensions (L × H × P)
- 965 × 700 × 355mm
- Poids
- 85kg
- Température de fonctionnement
- -30 to +60°C
- Refroidissement
- Fan cooling
- Altitude maximale
- 5000m; derating above 4000m
- Humidité
- 0–100%
- Protection du boîtier
- IP66
- Bruit
- ≤75dB
- Topologie
- Transformerless
- Communication
- RS485 / PLC / Wi-Fi / 4G
- Affichage
- LED, Bluetooth + app
- Interrupteur DC
- Yes
- Protection anti-îlotage
- Yes
- Protection contre les surintensités de sortie
- Yes
- Protection contre l'inversion de polarité DC
- Yes
- Détection de défaut de string
- Optional
- Protection contre les surtensions DC / AC
- Type II
- Protection contre les courts-circuits AC
- Yes
- AFCI
- Optional
- SVG de nuit
- Optional
- Récupération PID
- Optional
- Détection d'isolement
- Yes
- Surveillance du courant résiduel
- Yes
Ressources produit
Fiche technique de l'onduleur
Double page du catalogue d'onduleurs BSM125K-B d'origine, comprenant les entrées PV, la sortie AC, la protection et les spécifications générales.
FAQ produit
Vos questions, nos réponses.
Périmètre du système et options d'onduleur.
Quelle est la différence entre 125kW et 250kW ?+
La configuration 125kW utilise un onduleur BSM125K-B. La configuration 250kW en utilise deux, pour une puissance de sortie AC nominale totale de 250kW.
La valeur 250kW est-elle une puissance nominale pour un seul onduleur ?+
Non. Chaque BSM125K-B a une puissance nominale de 125kW ; 250kW désigne la puissance nominale AC combinée du système.
Le stockage sur batterie est-il inclus ?+
Non. Il s'agit d'un système PV raccordé au réseau, sans raccordement de batterie.
Combien de modules solaires sont fournis ?+
La puissance, la quantité et la configuration des chaînes de modules sont sélectionnées en fonction du projet et des limites d'entrée de l'onduleur.
Que couvre le PDF ?+
Le PDF téléchargeable contient les spécifications d'origine de l'onduleur BSM125K-B, et non une nomenclature complète du système.
Demande de produit
Planifiez votre système solaire raccordé au réseau
Indiquez-nous l'emplacement de votre site, la puissance AC requise, la tension du réseau et la surface disponible pour l'installation solaire.
125 / 250kW Système solaire triphasé raccordé au réseau
Modèle : BSM125KW-ON Catégorie : Système d'alimentation solaire
