Solaire + Stockage
11.7kWp PV associé à un stockage sur batterie 16.0768kWh.
11kW / 16kWh Système solaire hors réseau
BSE-11KW-16KWh
Production solaire et stockage sur batterie LiFePO4 pour une alimentation résidentielle fiable, avec une puissance de sortie de 220/230V et une surveillance Wi-Fi.
11kWSortie nominale16kWhCapacité de la batterie220/230VTension CA
Aperçu du système
Un pack solaire + stockage compact pour les habitations
Le BSE-11KW-16KWh combine dix-huit modules solaires 650W, un onduleur hors réseau 11kW et une batterie BSM48314 LiFePO4.
Le pack standard comprend le câblage PV, les connecteurs, les structures de montage et la surveillance Wi-Fi. La topologie source montre également une prise en charge optionnelle du réseau ou d'un générateur via la commutation ATS.
Alimentation résidentielle
11kW puissance nominale à 220/230V, 50/60Hz.
Batterie LiFePO4
Batterie 51.2V 314Ah BSM48314.
Surveillance à distance
Un module Wi-Fi inclus.
Configuration du système
Contenu du système
Matériel principal et composants de support dans le pack hors réseau standard.
Modules PV
BSM650G12-60HNH18 × 650W · 11.7kWp

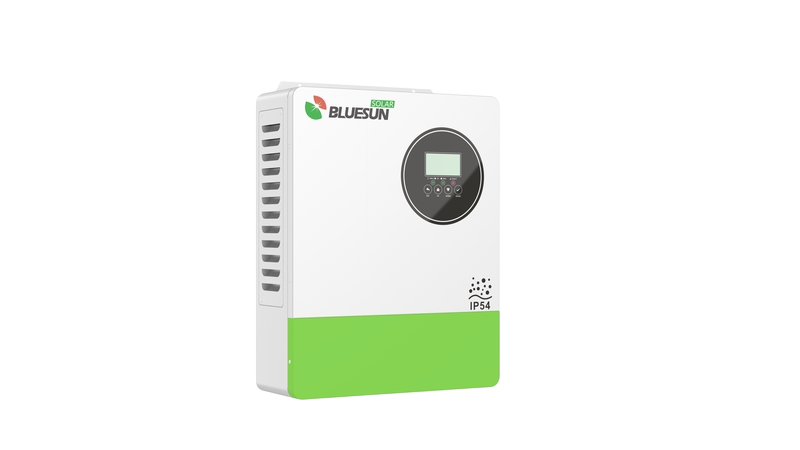

Onduleur hors réseau
BSM-11000BLV-481 × 11kWVoir les détails du produit →

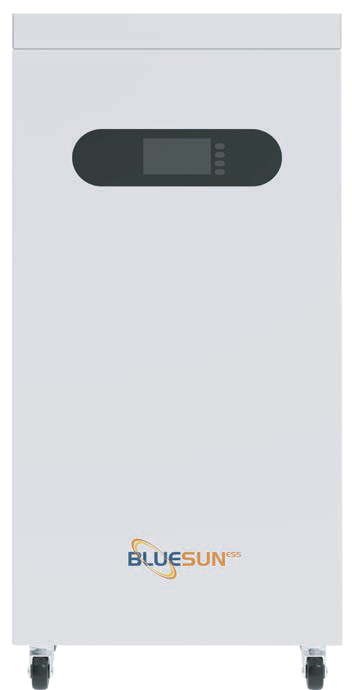

Batterie LiFePO4
BSM483141 × 51.2V 314AhMontage PV
Structures de montage pour dix-huit modules
Câblage DC et connecteurs
Câble 200m PV · 6 paires de connecteurs MC4
Surveillance à distance
1 module Wi-Fi inclus
Voir la configuration complète +
- PV Modules · 18
- BSM650G12-60HNH · 650W; 9 modules per string, 2 strings
- Onduleur · 1
- BSM-11000BLV-48 · 11000W
- Batterie · 1
- BSM48314 · 51.2V 314Ah / 16076.8Wh
- Connecteurs · 6 paires
- MC4
- Câble PV · 200m
- PV1-F 1 × 4mm²; half red and half black
- Surveillance · 1
- Wi-Fi module
- PV Montage · 1 ensemble
- Mounting structures for 18 modules

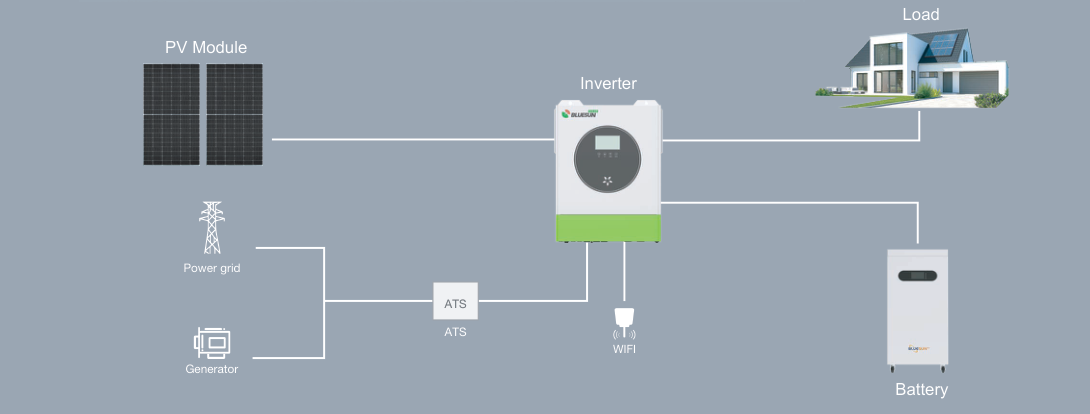

Architecture du système
Comment le système hors réseau se connecte
PV et la batterie se connectent à l'onduleur pour alimenter les charges résidentielles. Le Wi-Fi permet la surveillance à distance.
Topologie de la proposition initiale. Les raccordements au réseau ou au générateur via ATS sont présentés à titre conceptuel ; le périmètre final d'alimentation dépend de la configuration du projet.
Spécifications techniques
BSE-11KW-16KWh Spécifications
Consultez les spécifications du système, de l'onduleur et de la batterie.
- Modèle
- BSE-11KW-16KWh
- Sortie AC nominale
- 11000W
- Capacité de la batterie
- 16076.8Wh / 16.0768kWh
- Champ PV standard
- 11700Wp · 18 × 650W
- Configuration PV
- 9 modules per string · 2 strings
- Tension CA
- 220/230V
- Fréquence
- 50/60Hz
- Surveillance
- Wi-Fi module included
- Modèle
- BSM-11000BLV-48
- Puissance nominale
- 11000W
- Tension CA nominale
- 220/230VAC
- Fréquence
- 50/60Hz
- Rendement maximal (PV vers l'onduleur)
- >96%
- Tension maximale de circuit ouvert du champ PV
- 500VDC
- Plage de tension MPPT
- 60–500VDC
- Courant d'entrée solaire maximal
- 18A × 2
- Courant de charge maximal
- 160A
- Dimensions (P × L × H)
- 540 × 415 × 122mm
- Poids
- 15.5kg
- Modèle
- BSM48314
- Chimie
- LiFePO4 (LFP)
- Tension nominale
- 51.2V
- Capacité nominale
- 314Ah / 16076.8Wh
- Plage de tension
- 40–58.4V
- Courant de charge / décharge maximal
- 200A
- Communication
- CAN / RS485
- Dimensions (P × L × H)
- 445 × 251 × 944mm
- Poids
- 117.6kg
- Durée de vie prévue
- 10 years+ at 25°C
- Durée de vie en cycles
- >6,000 at 0.5C, 25°C and 80% DOD
- Humidité de fonctionnement
- 0–95%, non-condensing
- Altitude maximale de fonctionnement
- 2,000m
- Température de charge
- 0–50°C
- Température de décharge
- −10–50°C
- Température de stockage
- −20–60°C
Ressources produit
Documents techniques
Téléchargez la proposition hors réseau 11kW de deux pages comprenant la configuration, la topologie et les spécifications techniques.
FAQ produit
Vos questions, nos réponses.
Détails clés de la proposition standard hors réseau 11kW.
Que comprend l'ensemble ?+
Dix-huit modules 650W PV, un onduleur 11kW, une batterie BSM48314, six paires de connecteurs MC4, 200m de câble PV, un module Wi-Fi et des structures de montage pour dix-huit modules.
Quelle puissance solaire est incluse ?+
Le champ standard est 11700Wp (11.7kWp), configuré en deux chaînes de neuf modules.
Quelle est la tension de sortie CA ?+
L'onduleur a une puissance nominale de 11000W, 220/230VAC et 50/60Hz.
Quelle est la capacité de la batterie ?+
Une batterie BSM48314 LiFePO4 dont les valeurs nominales sont 51.2V et 314Ah fournit 16076.8Wh (16.0768kWh). Le modèle du système utilise la désignation nominale 16kWh.
La surveillance à distance est-elle incluse ?+
Oui. La configuration standard comprend un module de surveillance Wi-Fi.
Peut-il utiliser un générateur de secours ?+
La topologie de la proposition montre une entrée réseau ou groupe électrogène via la commutation ATS. Confirmez le périmètre d'alimentation de l'ATS et du groupe électrogène pour l'installation.
Quelle est la durée de vie en cycles de la batterie ?+
La proposition spécifie plus de 6,000 cycles à 0.5C, 25°C et 80% de profondeur de décharge. La durée de vie de conception 10-year-plus indiquée ne constitue pas une déclaration de garantie.
Demande de produit
Planifiez votre système solaire hors réseau
Indiquez-nous l'emplacement de votre site, votre profil de charge, la surface PV et vos besoins de secours. Notre équipe vous aidera à évaluer la configuration adaptée.
11kW / 16kWh Système d'énergie solaire hors réseau
Modèle : BSE-11KW-16KWh Catégorie : Système d'alimentation solaire
